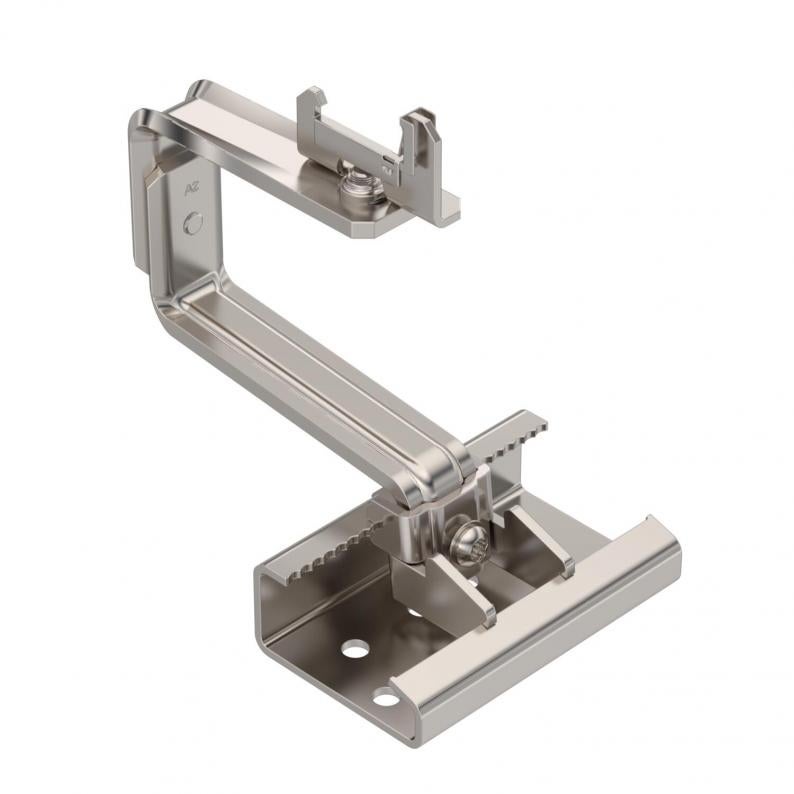

Universaltakkrokar för solpanelsmodulmontering, panntak

Universaltakkrokar för solpanelsmodulmontering, panntak

Typ DHU A2
Art.nr. 5901410
EAN 4012197368685
Visa alla utföranden
Art.nr. / Typ

kl. VKE: 10 Styck

Styck

Beskrivning

Takkrokar för montering av solpanelsmoduler på snedtak tillsammans med bärprofil TP 45. Passar för panntak. Snäppfastsättning i bärprofilen. Monteras i taksparrar med tallrikshuvudskruvar TKS. Säkringkrok kan justeras steglöst horisontellt och vertikalt med hjälp av skruvar, lämplig nyckel Torx 40 Höjdinställning runt takläkten på 40–54 mm, möjlig sidojustering upp till 76 mm, höjdjustering för bärprofilen på upp till 18 mm.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Mått

Bredd120 mm

Teknisk data

Materialtjocklek6 mm
Med monteringsplattaja
inställningsbarja
Lutning min.90 °
Lutning max.0 °
Uppfyller ROHSja
Dimension140x197x144
Ytapolerad
MaterialRostfritt stål 1.4301
Färgrostfritt stål
Avsedd för fastsättning av solpanel på tak/fasadFastsättning på snedtak
Avsedd för takmaterialTakpanna
Bred fästplatta75 mm
Längd på fästplatta120 mm
Höjd på fästplatta36 mm
Takgenomföring krävsja
inpassninghorisontell/vertikal
Förankringskruvar
ProduktserieMagic PV Pitch

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind6,9457 kg CO2e / 1 Styck
CO₂ Footprint (GWP)6,9457 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1

Tillbehör

Systemtillbehör
Monteringstillbehör
Typ
TP 45 2350 ALU

kl. VKE: 4 Styck

Styck

Typ
TP 45 4700 ALU

kl. VKE: 4 Styck

Styck

Typ
TP 45 4700 ALU S

kl. VKE: 4 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

DHU A2
Art.nr.
5901410
DHU T A2
Art.nr.
5901404
DHU T A2K S
Art.nr.
5901406
