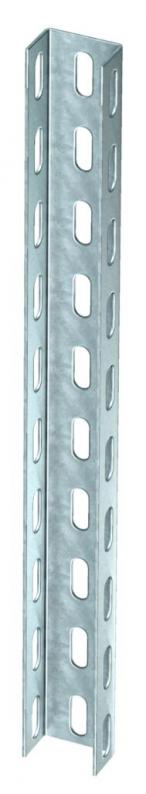

US 3-pendel FS
Typ US 3 100 FS
Art.nr. 6342318
EAN 4012196223572
Art.nr. / Typ / E-nr
Längd
Materialtjocklek
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
U-pendel i fasta längder. Mått 30 x 50 mm.
Från konsolbredd 400 mm eller vid installation av konsolen vid slutet av pendeln rekommenderar vi distansstycke typ DSK 25.
Teknisk data
Mått
| Längd | 1000 mm |
|---|---|
| Bredd | 50 mm |
| Höjd | 30 mm |
| Mått L | 1000 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Skårbredd | 30 mm |
| Materialtjocklek | 2 mm |
| Statiskt värde A | 1,42 cm² |
| Statiskt värde ly | 1,52 cm⁴ |
| Statiskt värde lz | 5,72 cm⁴ |
| Statiskt värde Wy | 0,7 cm³ |
| Statiskt värde Wz | 2,29 cm³ |
| Profil | U-profil |
| Typ av perforering | Hål på 3 sidor |
| Kan förkortas | nej |
| Hålbredd | 11 mm |
| Med tandning | nej |
| Mått | 30 x 50 x 2,0 |
| Utförande | Enkelprofil |
| Uppfyller ROHS | ja |
| Dimension | 50x30x1000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | US 3-serien |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 3,7369 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 3,7369 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 6407560
Kullerförsänkt skruv med bricka och mutter FTyp
FRS 10x25 F 8.8
kl. VKE: 50 Styck
50Styck
Styck
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (4)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Materialtjocklek
Art.nr.
US 3 20 FS
200
2
6342302
US 3 30 FS
300
2
6342304
US 3 40 FS
400
2
6342306
US 3 50 FS
500
2
6342308
US 3 60 FS
600
2
6342310
US 3 70 FS
700
2
6342312
US 3 80 FS
800
2
6342314
US 3 90 FS
900
2
6342316
US 3 100 FS
1000
2
6342318
US 3 150 FS
1500
2
6342328
US 3 200 FS
2000
2
6342338
US 3 300 FS
3000
2
6342340
US 3 600 FS
6000
2
6342345
