US 3-takpendel vfz (FT)

US 3-takpendel vfz (FT)

Typ US 3 K 120 FT
Art.nr. 6342372
EAN 4012196225439
Visa alla utföranden
Art.nr. / Typ / E-nr
Längd

kl. VKE: 1 Styck

Styck

Beskrivning

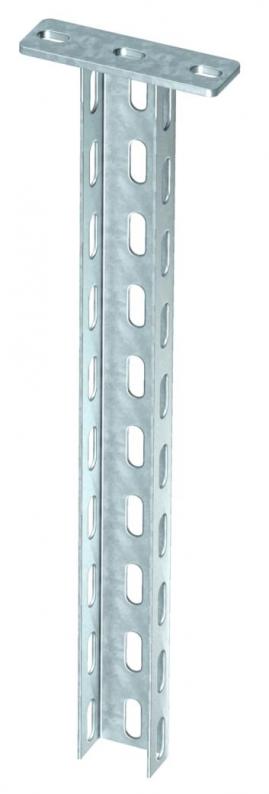

Takpendel (U-profil) med måtten 50 x 30 mm med påsvetsad huvudplatta.


För fastsättning i horisontella betongtak och på stålbalkar. Från konsolbredd 400 mm eller vid installation av konsolen på änden av takpendeln rekommenderar vi distansstycke typ DSK 25.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

Mått

Längd1200 mm
Bredd50 mm
Höjd30 mm
Mått L1200 mm

Teknisk data

Brandsäker installation / funktionsgarantija
Materialtjocklek2 mm
Med tandningnej
UtförandeU-profil
Uppfyller ROHSja
maximal dragbelastning5 kN
Konsollängd 2002,1 kN
Konsollängd 4001,1 kN
Dimension50x30x1200
Ytavarmförzinkad
MaterialStål
Färgzink
ProduktserieUS 3K-serien
Belastningsdiagram U-pendel typ US 3 K

Böjning av änden på pendelfästet vid tillåten konsolbelastning

Tillåten konsolbelastning i kN

Konsollängd i mm

Belastningskurva med pendellängd i mm

Miljödata

CO2-avtryck (GWP) från vagga till grind4,5463 kg CO2e / 1 Styck
CO₂ Footprint (GWP)4,5463 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Monteringstillbehör

Art.nr. 6018513

U-pendelskarv vfz (FT)
Typ
VUS 3 FT

kl. VKE: 10 Styck

Styck

Art.nr. 6338458

Ändstycke
Typ
US 3 KS OR

kl. VKE: 20 Styck

Styck

Typ
FRS 10x25 F 8.8

kl. VKE: 50 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (5)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)

Utföranden

Längd
US 3 K 20 FT
Art.nr.
6342351
Längd
200
Färg
zink
US 3 K 30 FT
Art.nr.
6342353
Längd
300
Färg
zink
US 3 K 40 FT
Art.nr.
6342355
Längd
400
Färg
zink
US 3 K 50 FT
Art.nr.
6342357
Längd
500
Färg
zink
US 3 K 60 FT
Art.nr.
6342359
Längd
600
Färg
zink
US 3 K 70 FT
Art.nr.
6342362
Längd
700
Färg
zink
US 3 K 80 FT
Art.nr.
6342364
Längd
800
Färg
zink
US 3 K 90 FT
Art.nr.
6342366
Längd
900
Färg
zink
US 3 K 100 FT
Art.nr.
6342368
Längd
1000
Färg
zink
US 3 K 110 FT
Art.nr.
6342370
Längd
1100
Färg
zink
US 3 K 120 FT
Art.nr.
6342372
Längd
1200
Färg
zink
