US 5-takpendel vfz
Typ US 5 K 60 FT
Art.nr. 6341578
EAN 4012196536535
Art.nr. / Typ / E-nr
Längd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning

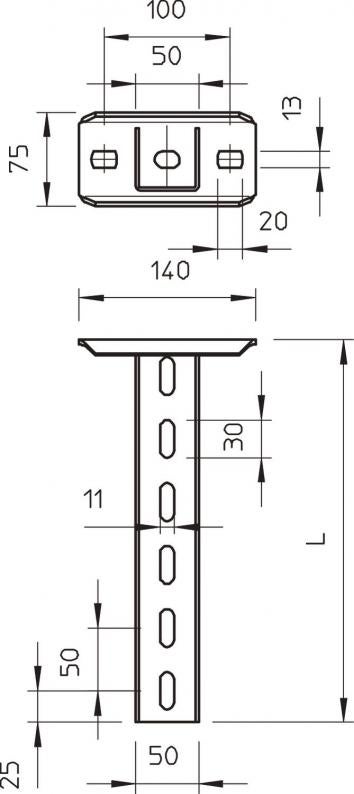

Takpendel (U-profil) med måttet 50 x 50 mm med påsvetsat takfäste.
För fastsättning i horisontella betongtak och på stålbalkar. Från konsolbredd 400 mm eller vid installation av konsolen på änden av takpendeln rekommenderar vi distansstycke typ DSK 45.
Teknisk data
Mått
| Längd | 600 mm |
|---|---|
| Bredd | 50 mm |
| Höjd | 50 mm |
| Mått L | 600 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Materialtjocklek | 2,5 mm |
| Med tandning | nej |
| Utförande | U-profil |
| Uppfyller ROHS | ja |
| maximal dragbelastning | 10 kN |
| Konsollängd 200 | 5,75 kN |
| Konsollängd 400 | 3,1 kN |
| Konsollängd 600 | 2,2 kN |
| Dimension | 50x50x600 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | US 5K-serien |
Böjning av änden på pendelfästet vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Konsollängd i mm
Belastningskurva med pendellängd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 4,3086 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 4,3086 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 6407560
Kullerförsänkt skruv med bricka och mutter FTyp
FRS 10x25 F 8.8
kl. VKE: 50 Styck
50Styck
Styck
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (4)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Färg
Art.nr.
US 5 K 20 FT
200
zink
6341527
US 5 K 30 FT
300
zink
6341535
US 5 K 40 FT
400
zink
6341543
US 5 K 50 FT
500
zink
6341551
US 5 K 60 FT
600
zink
6341578
US 5 K 70 FT
700
zink
6341586
US 5 K 80 FT
800
zink
6341594
US 5 K 90 FT
900
zink
6341608
US 5 K 100 FT
1000
zink
6341616
US 5 K 120 FT
1200
zink
6341632
