US 7-Takpendel vfz (FT)
Typ US 7 K 170 FT
Art.nr. 6339255
EAN 4012196187454
Art.nr. / Typ / E-nr
Längd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Takpendel (U-profil) med måttet 70 x 50 mm med påsvetsat takfäste.
För fastsättning i horisontella betongtak och på stålbalkar. Från konsolbredd 400 mm eller vid installation av konsolen på änden av takpendeln rekommenderar vi distansstycke typ DSK 61.
Teknisk data

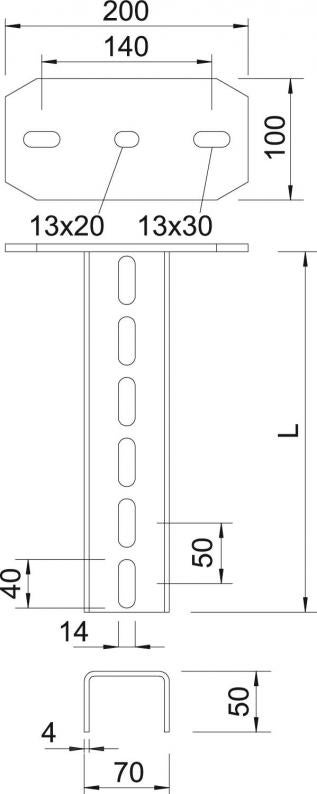

Mått
| Längd | 1700 mm |
|---|---|
| Bredd | 70 mm |
| Höjd | 50 mm |
| Mått L | 1700 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Materialtjocklek | 4 mm |
| Utförande | U-profil |
| Uppfyller ROHS | ja |
| maximal dragbelastning | 11 kN |
| Konsollängd 200 | 7,5 kN |
| Konsollängd 400 | 4,2 kN |
| Konsollängd 600 | 2,9 kN |
| Dimension | 70x50x1700 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | US 7K-serien |
Böjning av änden på pendelfästet vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Konsollängd i mm
Belastningskurva med pendellängd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 18,2115 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 18,2115 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 6406254
Kullerförsänkt skruv med bricka och mutter FTyp
FRS 12x25 F
kl. VKE: 50 Styck
50Styck
Styck
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Färg
Art.nr.
US 7 K 20 FT
200
zink
6339018
US 7 K 30 FT
300
zink
6339034
US 7 K 40 FT
400
zink
6339050
US 7 K 50 FT
500
zink
6339077
US 7 K 60 FT
600
zink
6339093
US 7 K 70 FT
700
zink
6339115
US 7 K 80 FT
800
zink
6339131
US 7 K 90 FT
900
zink
6339166
US 7 K 100 FT
1000
zink
6339182
US 7 K 120 FT
1200
zink
6339204
US 7 K 130 FT
1300
zink
6339212
US 7 K 140 FT
1400
zink
6339220
US 7 K 150 FT
1500
zink
6339239
US 7 K 160 FT
1600
zink
6339247
US 7 K 170 FT
1700
zink
6339255
US 7 K 180 FT
1800
zink
6339263
US 7 K 190 FT
1900
zink
6339271
US 7 K 200 FT
2000
zink
6339298
