Vägg- och pendelkonsol AW 15 A4

Vägg- och pendelkonsol AW 15 A4

Typ AW 15 31 A4
Art.nr. 6392024
EAN 4012196817757
Visa alla utföranden
Art.nr. / Typ
Bredd
F i kN

kl. VKE: 1 Styck

Styck

Beskrivning

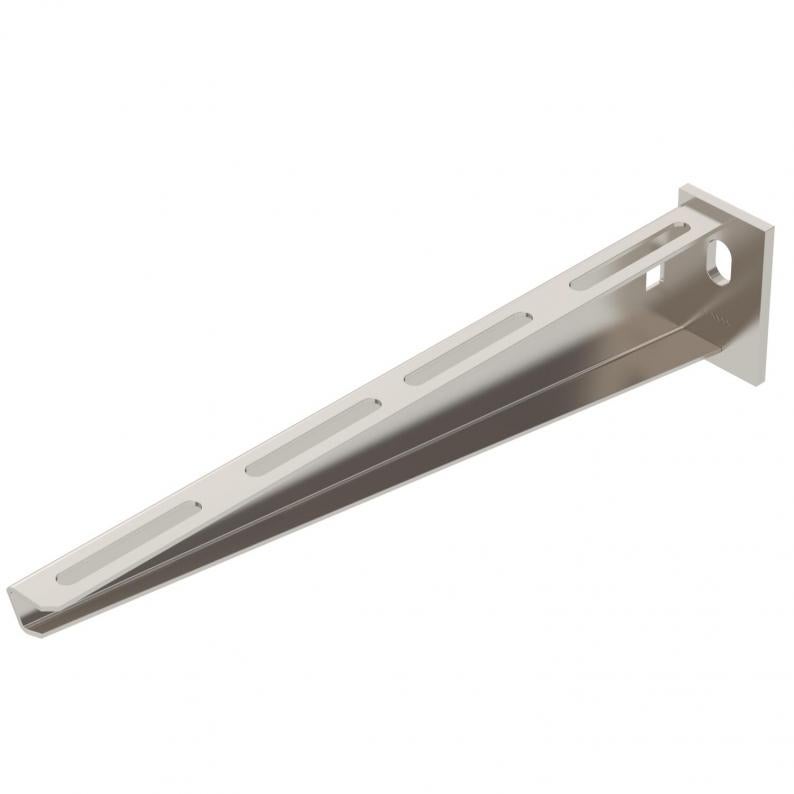

Lätt vägg- och pendelkonsol med fastsvetsad huvudplatta.

Fastsättning av konsol på U-pendel från bredd 400 mm med sexkantsbult genom båda gavlarna på fästet. Använd passande distansstycken!

  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Vägg- och pendelkonsol
  • U-konsol
  • U-konsol
  • U-konsol
  • Monteringsvänlig komponent
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Mått

Längd40 mm
Bredd310 mm
Höjd65 mm
Mått A40 mm
Mått B310 mm
Mått H65 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Rostfritt stål, betatja
Vinkelområde min.90 mm
Vinkelområde max.90 mm
Håldiameter11 mm
UtförandeVägg- och pendelkonsol
Uppfyller ROHSja
F i kN1,5 kN
DimensionB310mm
Ytapolerad
MaterialRostfritt stål 1.4571
Färgrostfritt stål
ProduktserieAW 15
Belastningsdiagram konsol typ AW 15

Böjning av konsolspetsen vid tillåten konsolbelastning

Tillåten konsolbelastning i kN

Belastningskurva med konsolbredd i mm

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind2,4841 kg CO2e / 1 Styck
CO₂ Footprint (GWP)2,4841 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

Bredd
AW 15 11 A4
Art.nr.
6392008
Bredd
110
F i kN
1,5
Färg
rostfritt stål
AW 15 21 A4
Art.nr.
6392016
Bredd
210
F i kN
1,5
Färg
rostfritt stål
AW 15 31 A4
Art.nr.
6392024
Bredd
310
F i kN
1,5
Färg
rostfritt stål
AW 15 41 A4
Art.nr.
6392032
Bredd
410
F i kN
1,5
Färg
rostfritt stål
