Vägg- och pendelkonsol AW 30 vfz (FT)
Typ AW 30 31 FT
Art.nr. 6419747
EAN 4012196206773
Art.nr. / Typ / E-nr
Bredd
F i kN
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Medeltung vägg- och pendelkonsol med fastsvetsat fäste.
Fastsättning av konsol på U-pendel från bredd 400 mm med sexkantsskruv genom båda gavlarna. Använd passande distansstycken!
Teknisk data

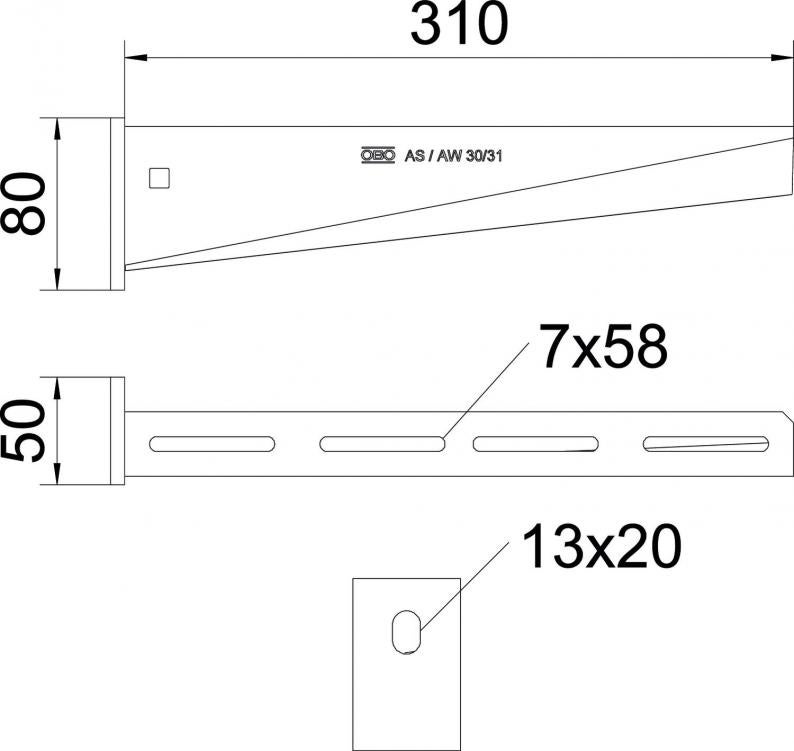

Mått
| Längd | 50 mm |
|---|---|
| Bredd | 310 mm |
| Höjd | 80 mm |
| Mått A | 50 mm |
| Mått B | 310 mm |
| Mått H | 80 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Rostfritt stål, betat | nej |
| Vinkelområde min. | 90 mm |
| Vinkelområde max. | 90 mm |
| Håldiameter | 13 mm |
| EPD-artikel | ja |
| Utförande | Vägg- och pendelkonsol |
| Uppfyller ROHS | ja |
| F i kN | 3 kN |
| Dimension | B310mm |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | AW 30 |
Böjning av konsolspetsen vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Belastningskurva med konsolbredd i mm
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 1,4164 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,4164 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (4)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Bredd
F i kN
Färg
Art.nr.
AW 30 11 FT
110
3
zink
6419704
AW 30 16 FT
160
3
zink
6419712
AW 30 21 FT
210
3
zink
6419720
AW 30 31 FT
310
3
zink
6419747
AW 30 41 FT
410
3
zink
6419763
AW 30 51 FT
510
3
zink
6419798
AW 30 61 FT
610
3
zink
6419828
AW 30 71 FT
710
3
zink
6419836
AW 30 56 FT
560
3
zink
6419844
