Vägg- och pendelkonsol AW 55 vfz (FT)
Typ AW 55 41 FT
Art.nr. 6418597
EAN 4012196204854
Art.nr. / Typ / E-nr
Bredd
F i kN
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Tung vägg- och pendelkonsol med fastsvetsat fäste.
Fastsättning av konsol på U-pendel från bredd 400 mm med sexkantsskruv genom båda gavlarna.. Använd passande distansstycken!
Teknisk data
Mått
| Längd | 50 mm |
|---|---|
| Bredd | 410 mm |
| Höjd | 130 mm |
| Mått A | 50 mm |
| Mått B | 410 mm |
| Mått H | 130 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Rostfritt stål, betat | nej |
| Vinkelområde min. | 90 mm |
| Vinkelområde max. | 90 mm |
| Håldiameter | 13,5 mm |
| EPD-artikel | ja |
| Utförande | Vägg- och pendelkonsol |
| Uppfyller ROHS | ja |
| F i kN | 5,5 kN |
| Dimension | B410mm |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | AW 55-serien |

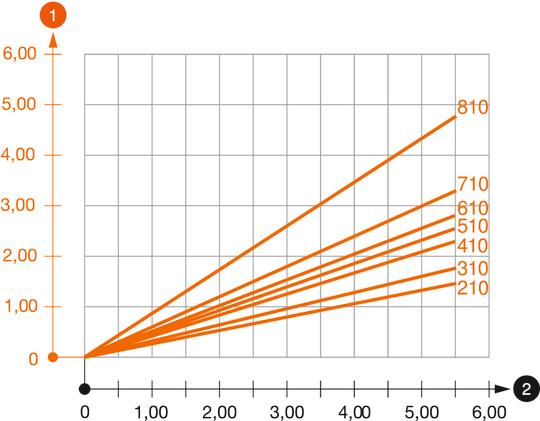

Böjning av konsolspetsen vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Belastningskurva med konsolbredd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 3,7188 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 3,7188 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
F i kN
Färg
Art.nr.
AW 55 21 FT
210
5,5
zink
6418554
AW 55 31 FT
310
5,5
zink
6418570
AW 55 41 FT
410
5,5
zink
6418597
AW 55 51 FT
510
5,5
zink
6418619
AW 55 56 FT
560
5,5
zink
6418627
AW 55 61 FT
610
5,5
zink
6418635
AW 55 71 FT
710
5,5
zink
6418651
AW 55 81 FT
810
5,5
zink
6418686
AW 55 91 FT
910
5,5
zink
6418708
AW 55 101 FT
1010
5,5
zink
6418724
