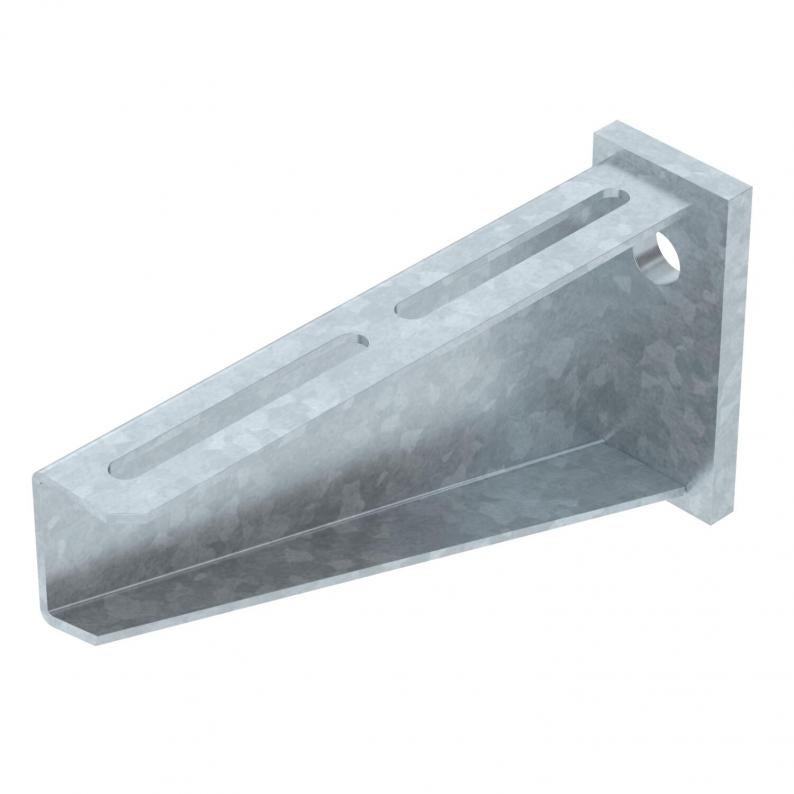

Väggkonsol AW 80 FT
Typ AW 80 21 FT
Art.nr. 6417752
EAN 4012196203475
Art.nr. / Typ / E-nr
Bredd
F i kN
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Tung väggkonsol med fastsvetsat fäste.
Beställ skruv,mutter och bricka , separat vid fastsättning av kabelrännor och -stegar, i storlek M6 (hålning i konsolen 9 x ...).
Teknisk data
Mått
| Längd | 50 mm |
|---|---|
| Bredd | 210 mm |
| Höjd | 110 mm |
| Mått A | 50 mm |
| Mått B | 210 mm |
| Mått H | 110 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Rostfritt stål, betat | nej |
| Vinkelområde min. | 90 mm |
| Vinkelområde max. | 90 mm |
| Håldiameter | 17,5 mm |
| Utförande | Vägg- och pendelkonsol |
| Uppfyller ROHS | ja |
| F i kN | 8 kN |
| Dimension | B210mm |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | AW 80 |
Böjning av konsolspetsen vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Belastningskurva med konsolbredd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 2,6672 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,6672 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Bredd
F i kN
Art.nr.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
Bredd
AW 80 21 FT
Art.nr.
6417752
Bredd
210
F i kN
8
AW 80 31 FT
Art.nr.
6417779
Bredd
310
F i kN
8
AW 80 41 FT
Art.nr.
6417795
Bredd
410
F i kN
8
AW 80 51 FT
Art.nr.
6417817
Bredd
510
F i kN
8
