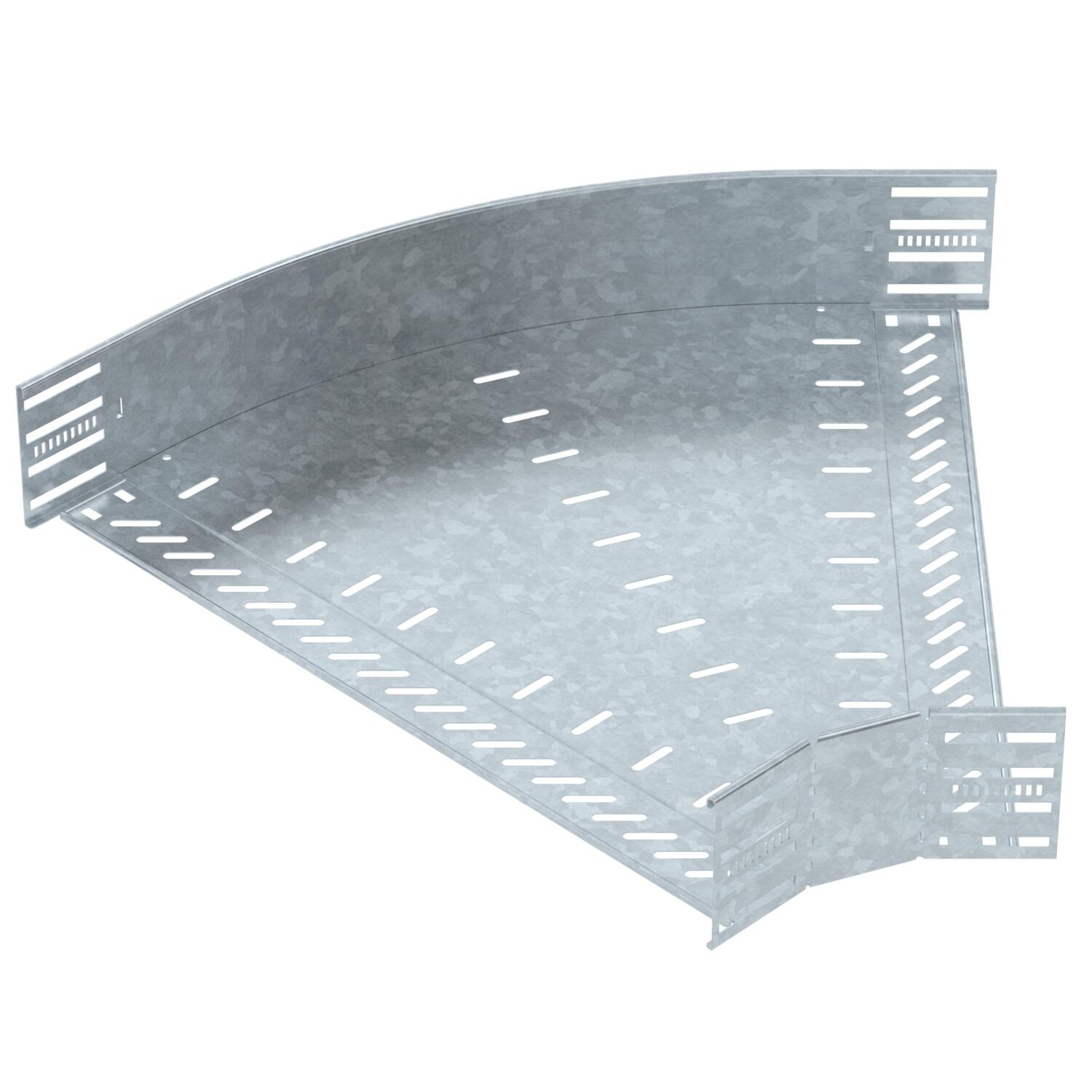

45° böj 110 FT
Art.nr. 6036340 | EAN 4012197346362
- Produktbeskrivning
-
Produktbeskrivning45° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 110 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus och utomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

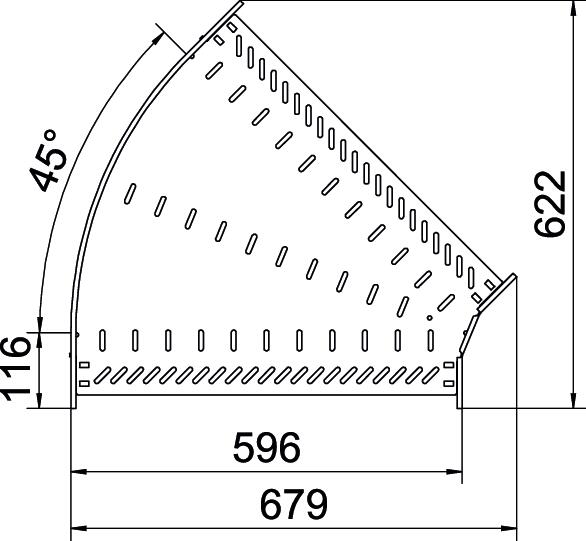

Böj (vinkel) 45° Brandsäker installation / funktionsgaranti nej Bredd 600 mm CO2-avtryck (GWP) från vagga till grind 9,1729 kg CO2e / 1 Styck Dimension 110x600 Färg zink Gaveltjocklek 1,25 mm Höjd 110 mm Material Stål Materialtjocklek, bottenplåt 1 mm Mått B 600 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1 mm Rekommenderat antal skruvar 24 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Böj solid Yta varmförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj 45° DD
RBD 45 600 DD 6036462 1 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
EU-försäkran om överensstämmelse RB 45 160 FT / 6036340 , 0.12MB , pdfUK Förklaring av överensstämmelse RB 45 160 FT / 6036340 , 0.09MB , pdfREACH försäkran om överensstämmelse RB 45 160 FT / 6036340 , 0.12MB , pdfRoHS försäkran om överensstämmelse RB 45 160 FT / 6036340 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 12.24MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
