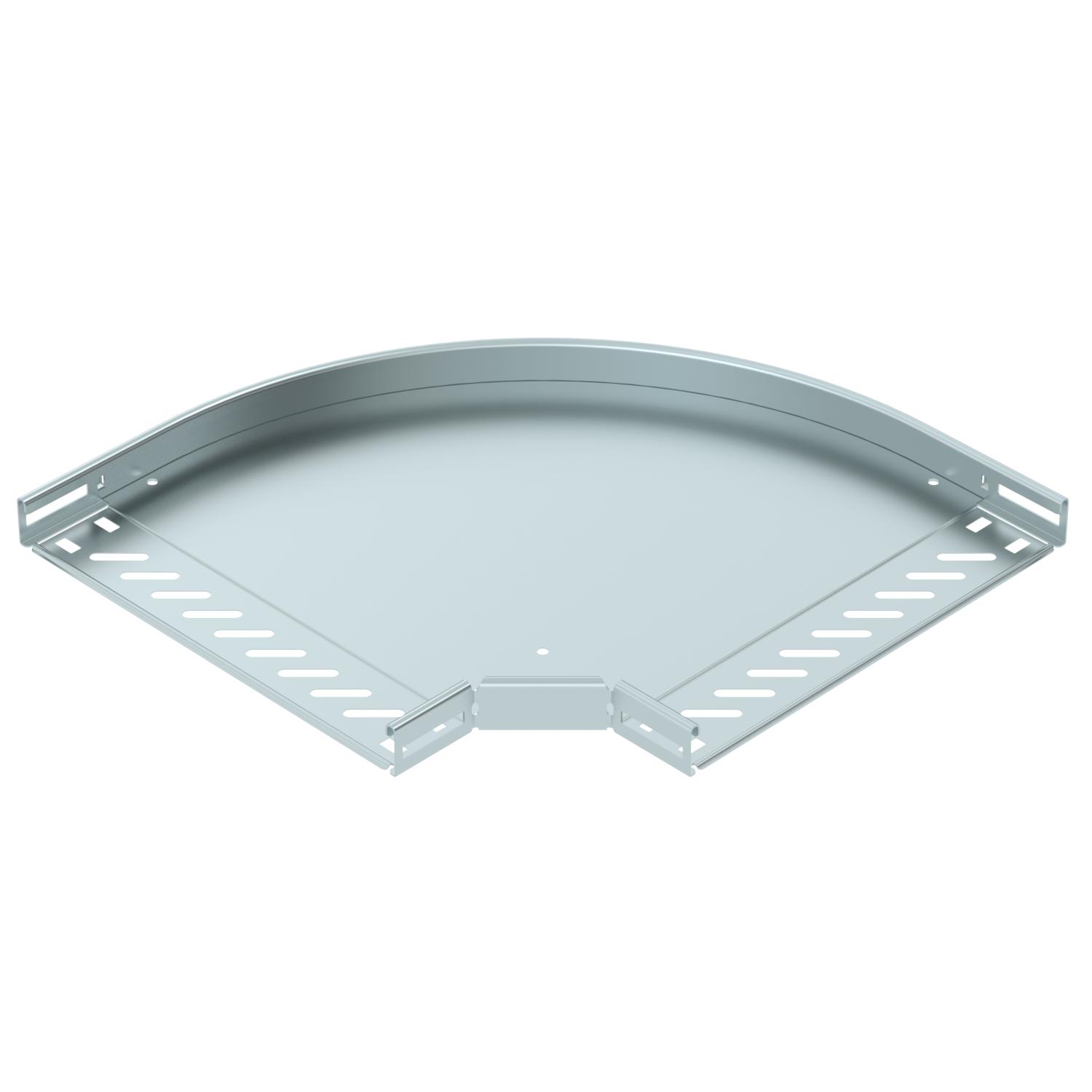

90° böj 35 FS
Art.nr. 6036504 | EAN 4012197343071
- Produktbeskrivning
-
Produktbeskrivning90° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 35 mm som snäpps eller skruvas fast. Skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

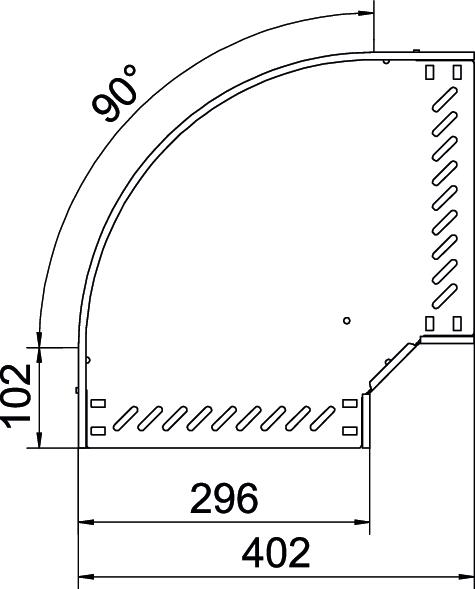

Böj (vinkel) 90° Brandsäker installation / funktionsgaranti nej Bredd 300 mm CO2-avtryck (GWP) från vagga till grind 3,9743 kg CO2e / 1 Styck Dimension 35x300 Färg zink Gaveltjocklek 1,25 mm Höjd 35 mm Material Stål Materialtjocklek, bottenplåt 0,8 mm Mått B 300 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,8 mm Rekommenderat antal skruvar 10 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Böj solid Yta sendzimirförzinkad - Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj 90° FS
RBD 90 300 FS 6036906 1 Styck - Ladda ner
-
