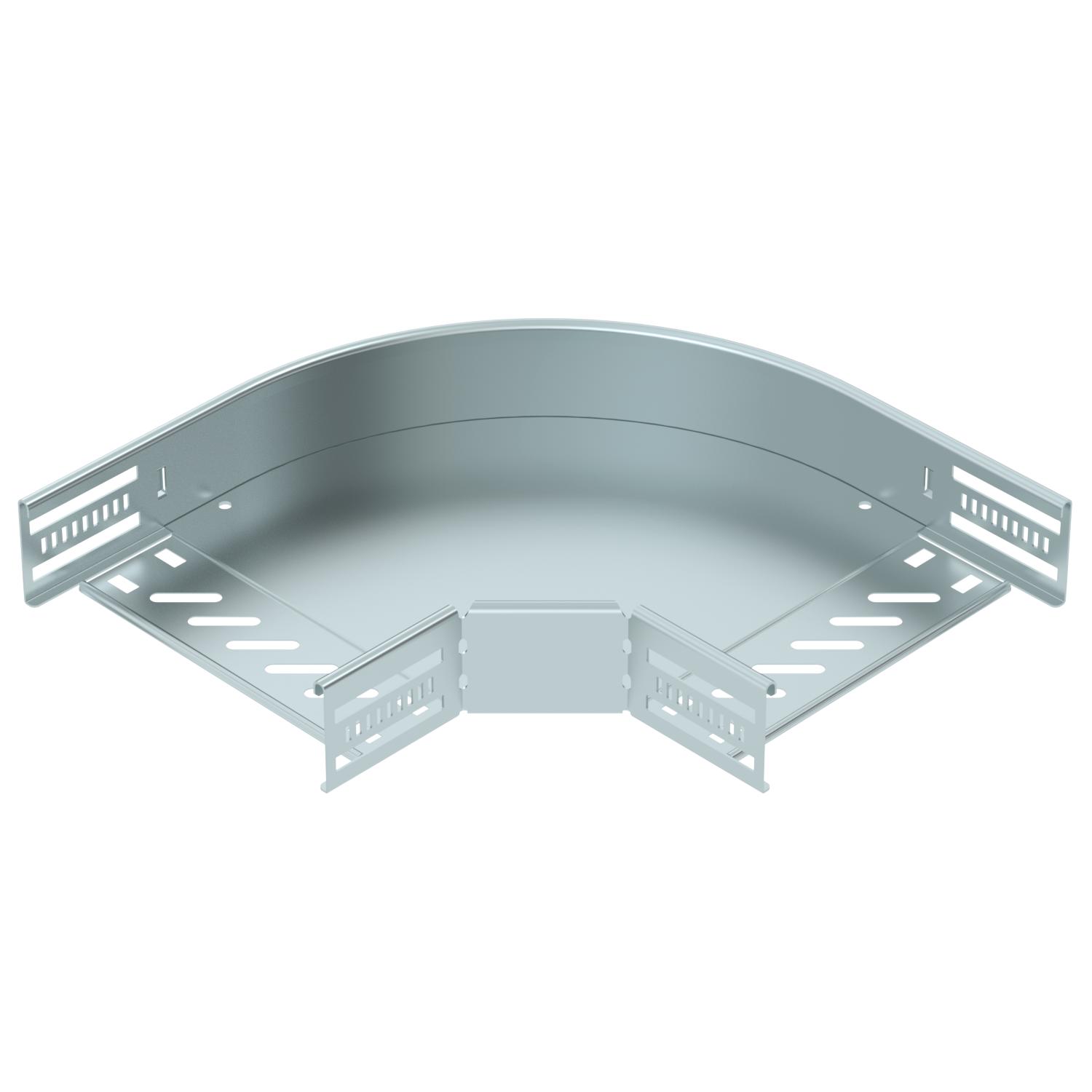

90° böj 60 FS
Art.nr. 6036564 | EAN 4012197343163
- Produktbeskrivning
-
Produktbeskrivning90° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 60 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data
Böj (vinkel) 90° Brandsäker installation / funktionsgaranti ja Dimension 60x200 Färg zink Gaveltjocklek 1,25 mm Material Stål Materialtjocklek, bottenplåt 0,8 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,8 mm Rekommenderat antal skruvar 12 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Böj solid Yta sendzimirförzinkad Mått

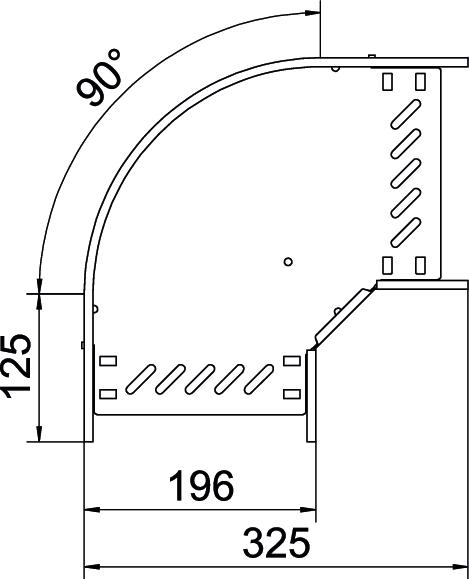

Bredd 200 mm Höjd 60 mm Mått B 200 mm CO2-avtryck (Product Carbon Footprint)
CO2-avtryck (GWP) från vagga till grind 2,9054 kg CO2e / 1 Styck CO₂ Footprint (GWP) 2,9054 kg CO₂e Declared Unit (LCA) Styck Declared Unit Quantity (LCA) 1 Mätningsdatum CO2 värde 2025-05-14T00:00:00.000+0200 - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

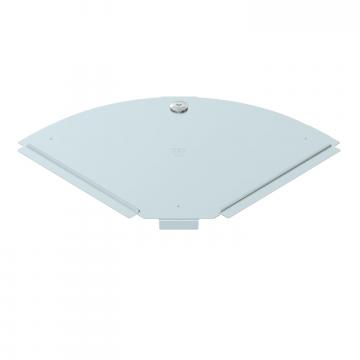

Lock för böj 90° FS
RBD 90 200 FS 6036904 1 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck - Ladda ner
-
EU-försäkran om överensstämmelse RB 90 620 FS / 6036564 , 0.12MB , pdfUK Förklaring av överensstämmelse RB 90 620 FS / 6036564 , 0.09MB , pdfREACH försäkran om överensstämmelse RB 90 620 FS / 6036564 , 0.12MB , pdfRoHS försäkran om överensstämmelse RB 90 620 FS / 6036564 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 12.24MB , pdfMontage anvisningar Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
