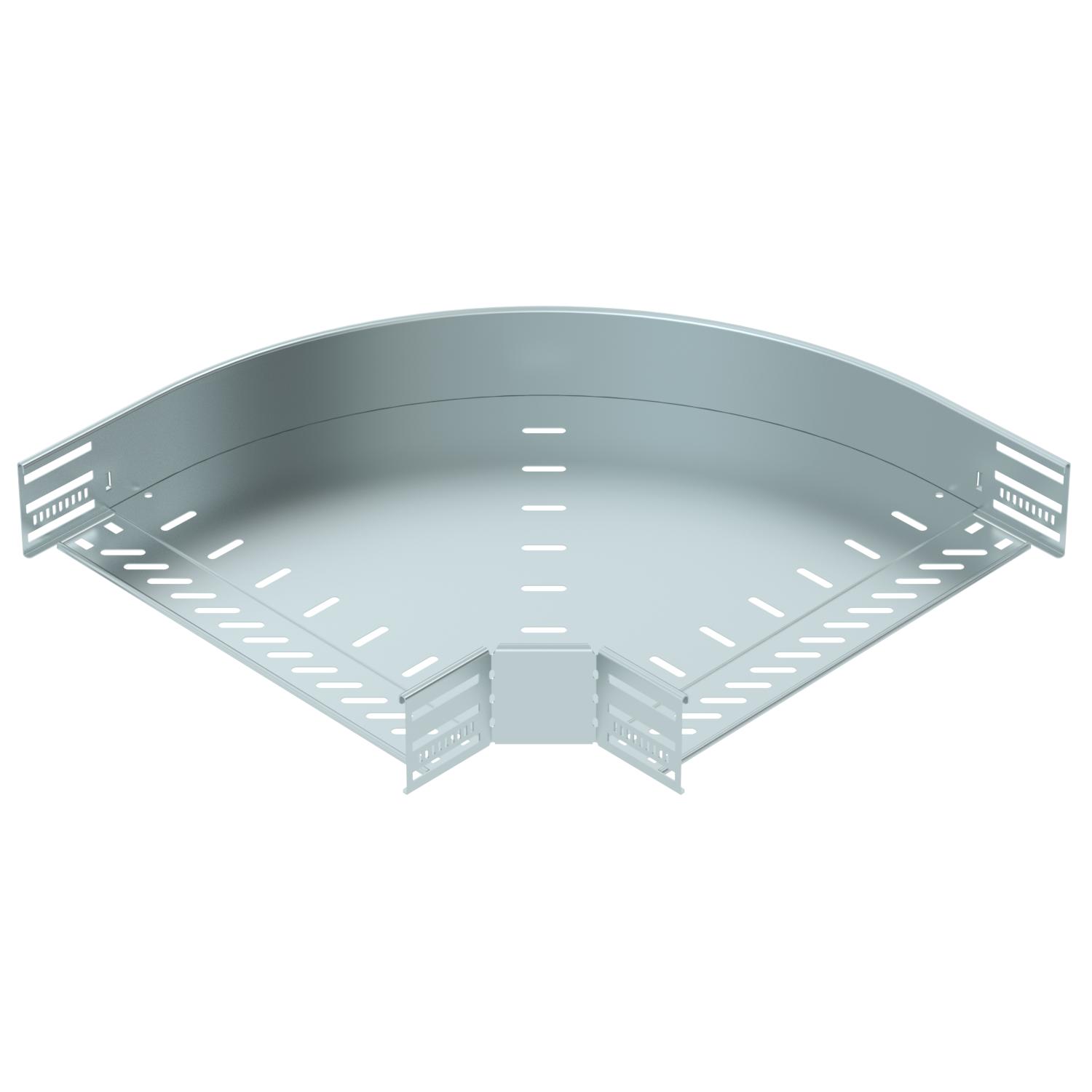

90° böj 85 FS
Art.nr. 6036706 | EAN 4012197343477
- Produktbeskrivning
-
Produktbeskrivning90° böj för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 85 mm som snäpps eller skruvas fast. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
-
- Teknisk data
-
Teknisk data

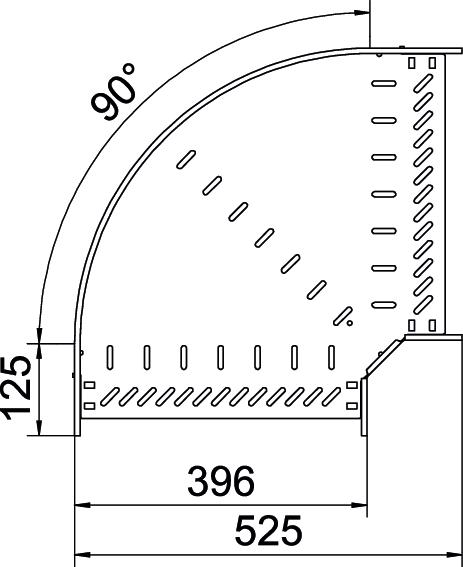

Böj (vinkel) 90° Brandsäker installation / funktionsgaranti nej Bredd 400 mm CO2-avtryck (GWP) från vagga till grind 9,1561 kg CO2e / 1 Styck Dimension 85x400 Färg zink Gaveltjocklek 1,25 mm Höjd 85 mm Material Stål Materialtjocklek, bottenplåt 1 mm Mått B 400 mm Mått R 50 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1 mm Rekommenderat antal skruvar 18 St. Riktningsändring horisontell Rostfritt stål, betat nej Sidohålning ja Temperaturanvändningsområde max. 120 °C Temperaturanvändningsområde min. -20 °C Typ av förbindelse för kabelhållarsystem skruvad/pressad Utförande förbindning integrerad förbindning Utförande med brett spann nej Utformning Böj solid Yta sendzimirförzinkad - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj 90° FS
RBD 90 400 FS 6036908 1 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2
DOP A2 6035998 10 Styck - Ladda ner
-
EU-försäkran om överensstämmelse RB 90 840 FS / 6036706 , 0.12MB , pdfUK Förklaring av överensstämmelse RB 90 840 FS / 6036706 , 0.09MB , pdfREACH försäkran om överensstämmelse RB 90 840 FS / 6036706 , 0.12MB , pdfRoHS försäkran om överensstämmelse RB 90 840 FS / 6036706 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 12.24MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
