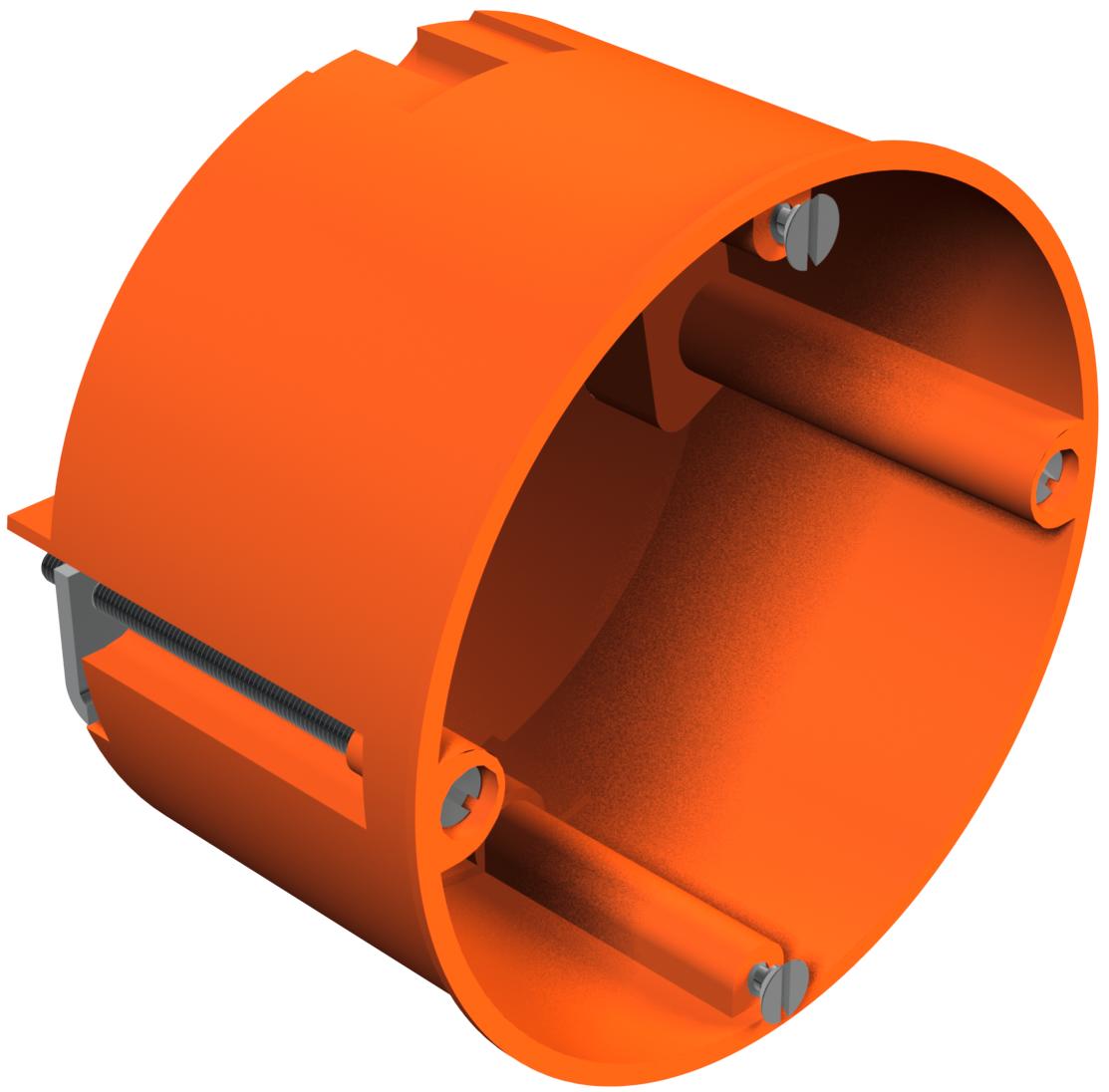

Apparatdosa, infälld
Art.nr. 2003414 | EAN 4012195032779 | E-Nr. 1426153
- Produktbeskrivning
-
ProduktbeskrivningApparatdosa för hålrumsvägg. Mått enligt DIN 49073-1, för paneltjocklek 7-35 mm. Standardkombinationsavstånd 71 mm, möjlighet till genomgående ledningsdragning med hjälp av anslutningsstöd vid kombinationer av apparatdosor och apparat-förbindningsdosor, 8 brytöppningar för NYM-ledningar, dataledningar och rör Ø 20 mm. Apparatdosor kan även användas som förbindningsdosor enligt VDE 0606-1 med dubbel-skruvfastsättning och skruvlock, skyddsklass IP30. Inklusive 12 förbindelsestosar.
Enligt IEC 61670-1, IEC 61670-22 och DIN 49073-1.
-
- Teknisk data
-
Teknisk data
Antal användningar 1 Antal införningar 8 Bestyckning utan Brandsäker installation / funktionsgaranti utan Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 850°C CO₂-avtryck (GWP) från vagga till grind 0,1873 kg CO₂e / 1 Styck Delar utan Diameter 68 mm Dimension Ø68mm, H45mm Enhetsskruvavstånd 60 mm Färg orange fastsättning av enheterna Skruvar för rördiameter 20 mm Form rund Fräshålsdiameter 68 mm Golvhöjd min. 47 mm Halogenfri ja Höjd 47 mm införning bakifrån ja Införningar 8
Kapslingsklasser IP30 Lock utan Lockfästen ej tillämpligt Lufttät nej Material Polypropen Mätspänning 400 V max. Ledartvärsnitt 2,5 mm² Med avskärmning nej Med skruvar ja Med spikfäste nej Nominellt tvärsnitt max. 2,5 mm² Nominellt tvärsnitt min. 1,5 mm² Passar för plattjocklek max. 35 mm Passar för plattjocklek min. 7 mm Plomberbar nej Slagtålig nej Typ av dosgenomföring Tätningsmembran Typ av införing Öppningar för NYM-ledningar, dataledningar och rör Ø 20 mm. - Alla typer
- Ladda ner
-
Datablad HG 60 / 2003414 , 0.21MB , pdfEU-försäkran om överensstämmelse HG 60 / 2003414 , 0.12MB , pdfREACH försäkran om överensstämmelse HG 60 / 2003414 , 0.12MB , pdfRoHS försäkran om överensstämmelse HG 60 / 2003414 , 0.12MB , pdf
