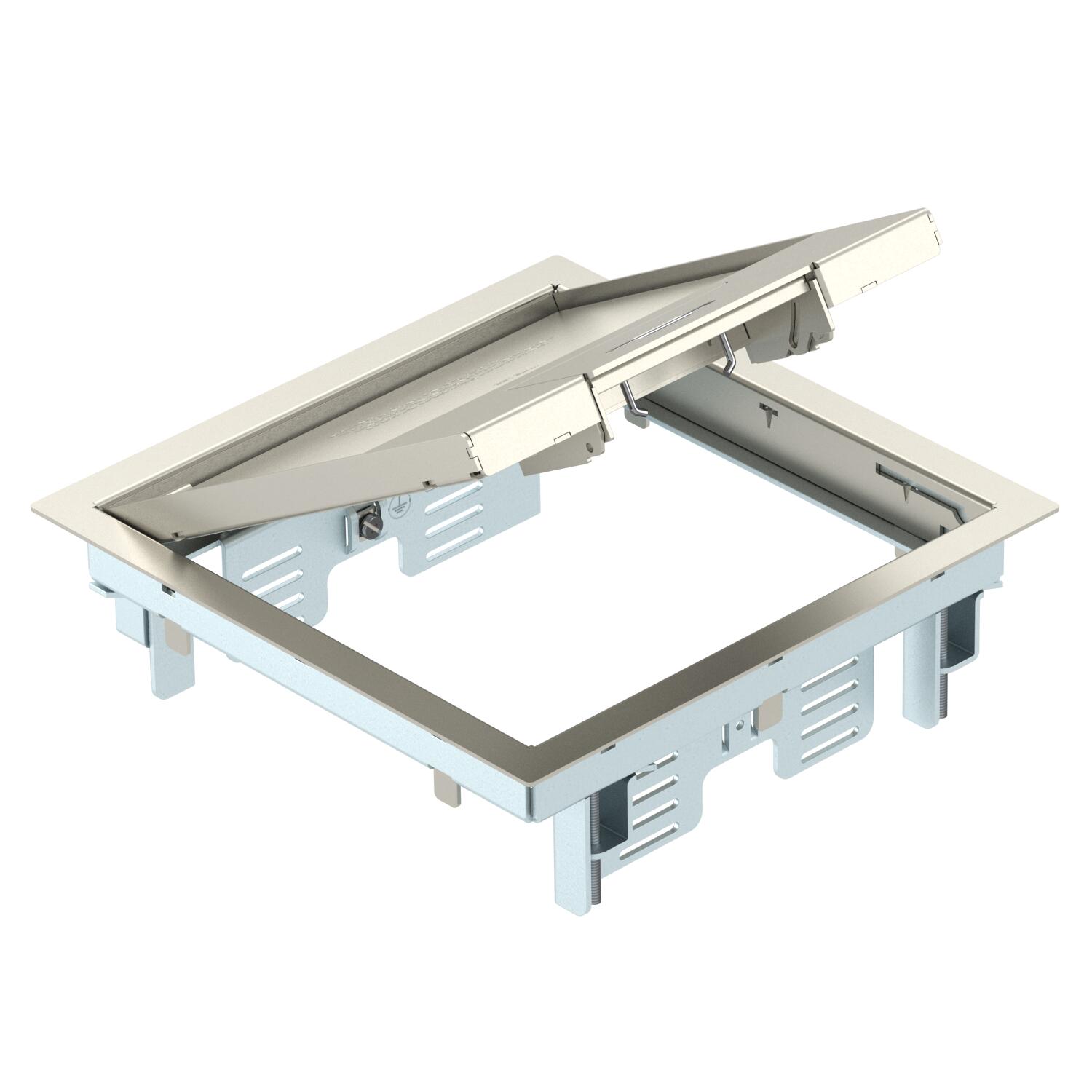

Apparatinsats GES4M-2 med greppbygel
Art.nr. 7405191 | EAN 4012196028726 | E-Nr. 1181031
- Produktbeskrivning
-
ProduktbeskrivningApparatinsats med greppbygel för upp till 6 Modul 45-apparater i 2 uttagsenheter UT3, används i kanalsystem och systemgolv inomhus.
Låsledare av förzinkad stålplåt. Golvbeläggningstjockleken är inställd på 5 mm och kan vid behov anpassas till 10 mm.
. 2 täckplattor i format APMT2 kan installeras.
Upp till 4 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

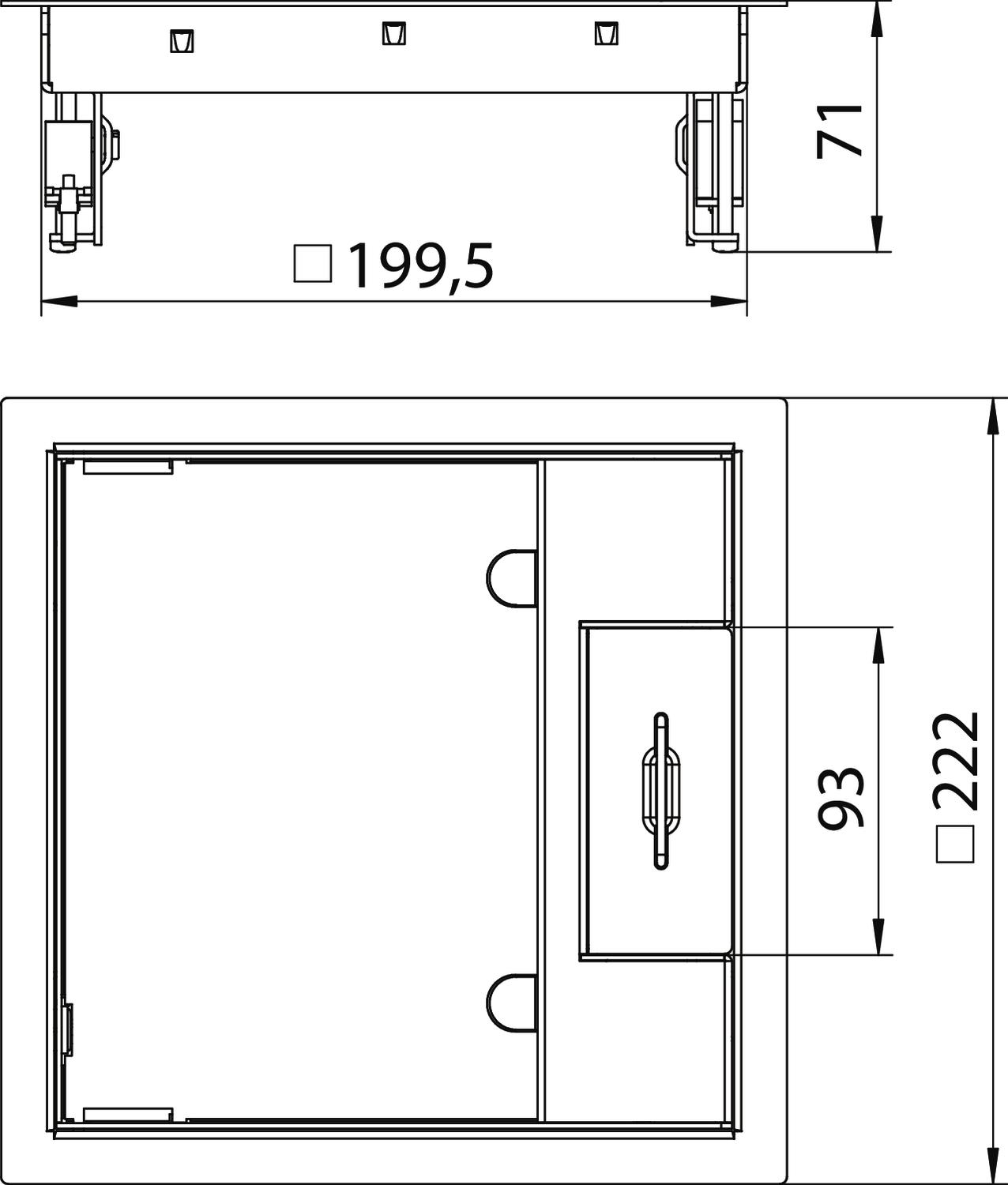

Antal apparatinsatser 2 Antal inbyggningsbara enheter 6 Apparathållare för insättning av apparatinsatser ja Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej Bredd 222 mm Bredd monteringsmått 201 mm Bredd yttermått 222 mm CO2-avtryck (GWP) från vagga till grind 15,4339 kg CO2e / 1 Styck Dimension 223x223x70 Floor covering thickness max. 10 mm Godkännande VDE Golvhöjd min. 78 mm Golvunderhåll torr Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd 222 mm Längd monteringsmått 201 mm Längd yttermått 222 mm Material Rostfritt stål 1.4301 Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdjup 78 mm Nominell dimension för apparater 4 Öppningsmekanism Greppbygel Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning ja Spännvidd D max. 61 mm Spännvidd D min. 3 mm Tjocklek på golvbeläggning 5 mm Typ av monteringssystem MT3 / GB2 Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Universalhållare UT3, med täckplatta för Modul 45®-enheter, systemlängd 165 mm
UT3 45 3 1181040 7408723 1 Styck - Ladda ner
-
Datablad GES4M-2 10U / 7405191 , 0.24MB , pdfEU-försäkran om överensstämmelse GES4M-2 10U / 7405191 , 0.12MB , pdfREACH försäkran om överensstämmelse GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS försäkran om överensstämmelse GES4M-2 10U / 7405191 , 0.13MB , pdfGodkännande VDE-godkännande GES , 0.12MB , pdfMontage anvisningar Monteringsanvisning spännvinkel GESM-2 , 0.03MB , pdf
