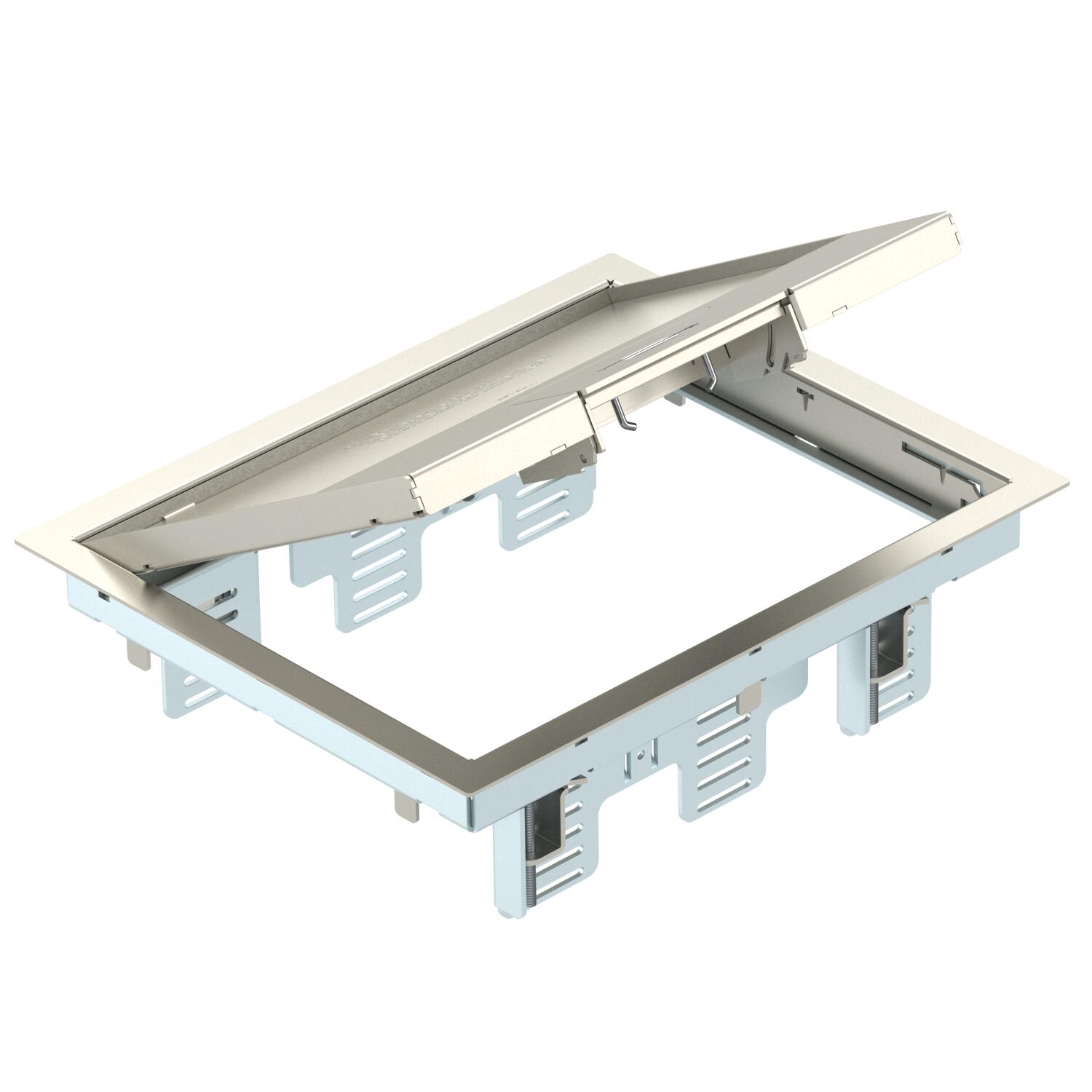

Apparatinsats GES6M-2 med greppbygel

Art.nr. 7405299 | EAN 4012196028733 | E-Nr. 1181033

Art.nr. / Typ	7405299 / GES6M-2 10U

Tjocklek på golvbeläggning	5 mm

Produktbeskrivning

Produktbeskrivning

Apparatinsats med greppbygel för upp till 9 Modul 45-apparater i 3 uttagsenheter UT3, används i kanalsystem och systemgolv inomhus.
Låsledare av förzinkad stålplåt. Golvbeläggningstjockleken är inställd på 5 mm och kan vid behov anpassas till 10 mm.
Apparatinsats med greppbygel, 3-plans, för installation av monteringshållare MT6. 3 täckplattor i format APMT2 kan installeras.

Upp till 6 installationsapparater med 50-centrumplatta kan användas.

Teknisk data

Teknisk data

Antal apparatinsatser	3
Antal inbyggningsbara enheter	9
Apparathållare för insättning av apparatinsatser	ja
Avsedd för dubbelgolvsmontering	ja
Avsedd för golvkanal	ja
Avsedd för hålgolvsmontering	ja
Avsedd för våtskötsel	nej
Bredd	220,5 mm
Bredd monteringsmått	200 mm
Bredd yttermått	220,5 mm
CO2-avtryck (GWP) från vagga till grind	18,9807 kg CO2e / 1 Styck

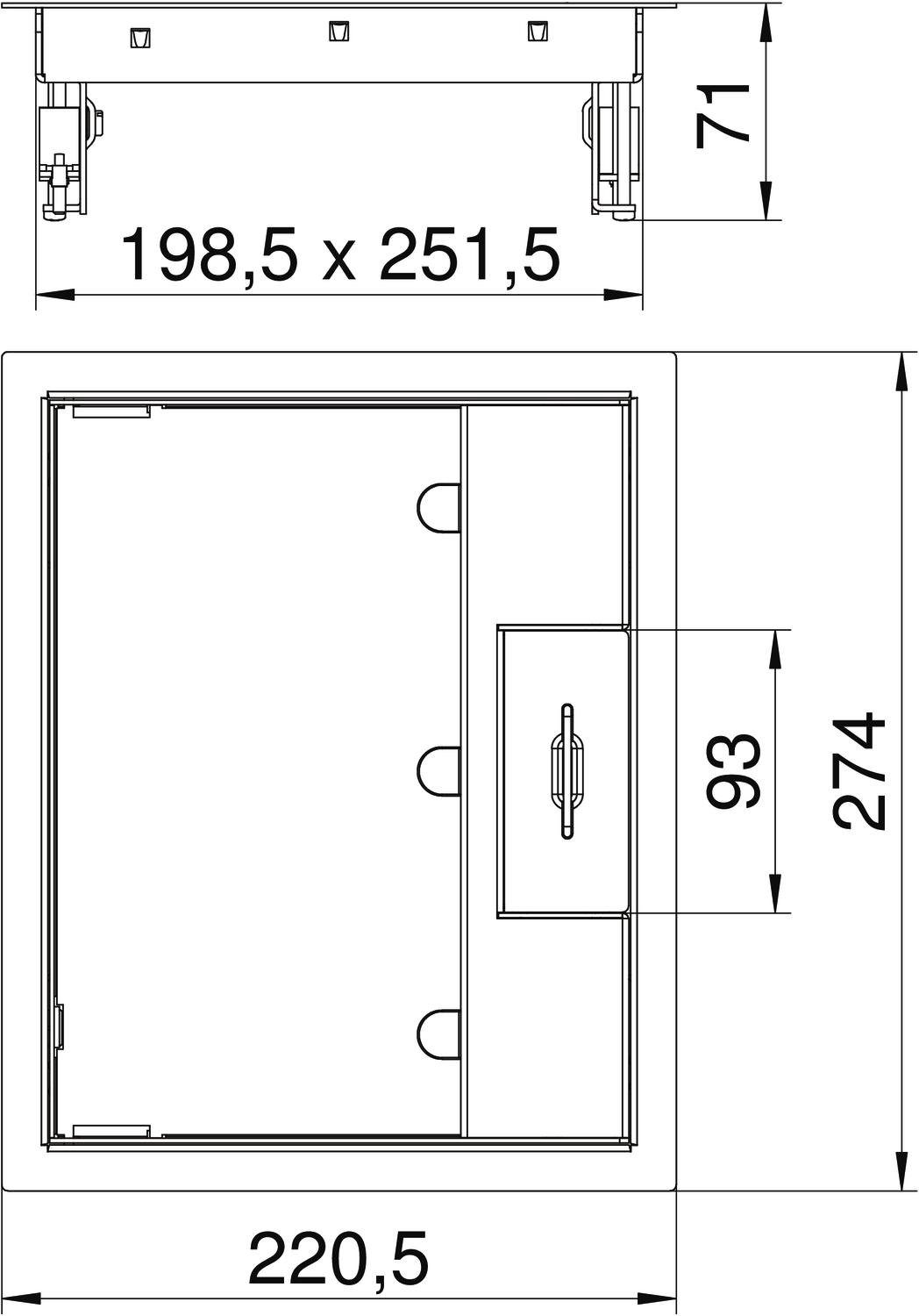

Dimension	274x221x70
Floor covering thickness max.	10 mm
Golvhöjd min.	78 mm
Golvunderhåll	torr
Lämplig för försänkt golvkanal	ja
Lämplig för kanal i golvplanet, sluten	nej
Längd	274 mm
Längd monteringsmått	253 mm
Längd yttermått	274 mm

Material	Rostfritt stål 1.4301
Med golvbeläggningsursparing	ja
Möjlighet till insättning av tätning	nej
Monteringsdjup	78 mm
Nominell dimension för apparater	6
Öppningsmekanism	Greppbygel
Ramutförande	Mattskyddsramar
Skyddsklass (IP) i använt skick	IP20
Skyddsklass (IP) i oanvänt skick	IP40
Skyddsklass IK-kod	IK10
Skyddsram för golvbeläggning	ja
Spännvidd D max.	61 mm
Spännvidd D min.	3 mm
Tjocklek på golvbeläggning	5 mm
Typ av monteringssystem	MT3 / GB2
Utförande	rektangulär
Utförande för tung belastning	nej
Utförande ledningsutlopp	Vridbar kabelutgång
Vertikal last, liten yta	upp till 3 000 N
Vertikal last, stor yta	upp till 5 000 N
