Apparatinsats GES9M-2 med greppbygel
Art.nr. 7405371 | EAN 4012196028740 | E-Nr. 1181035
- Produktbeskrivning
-

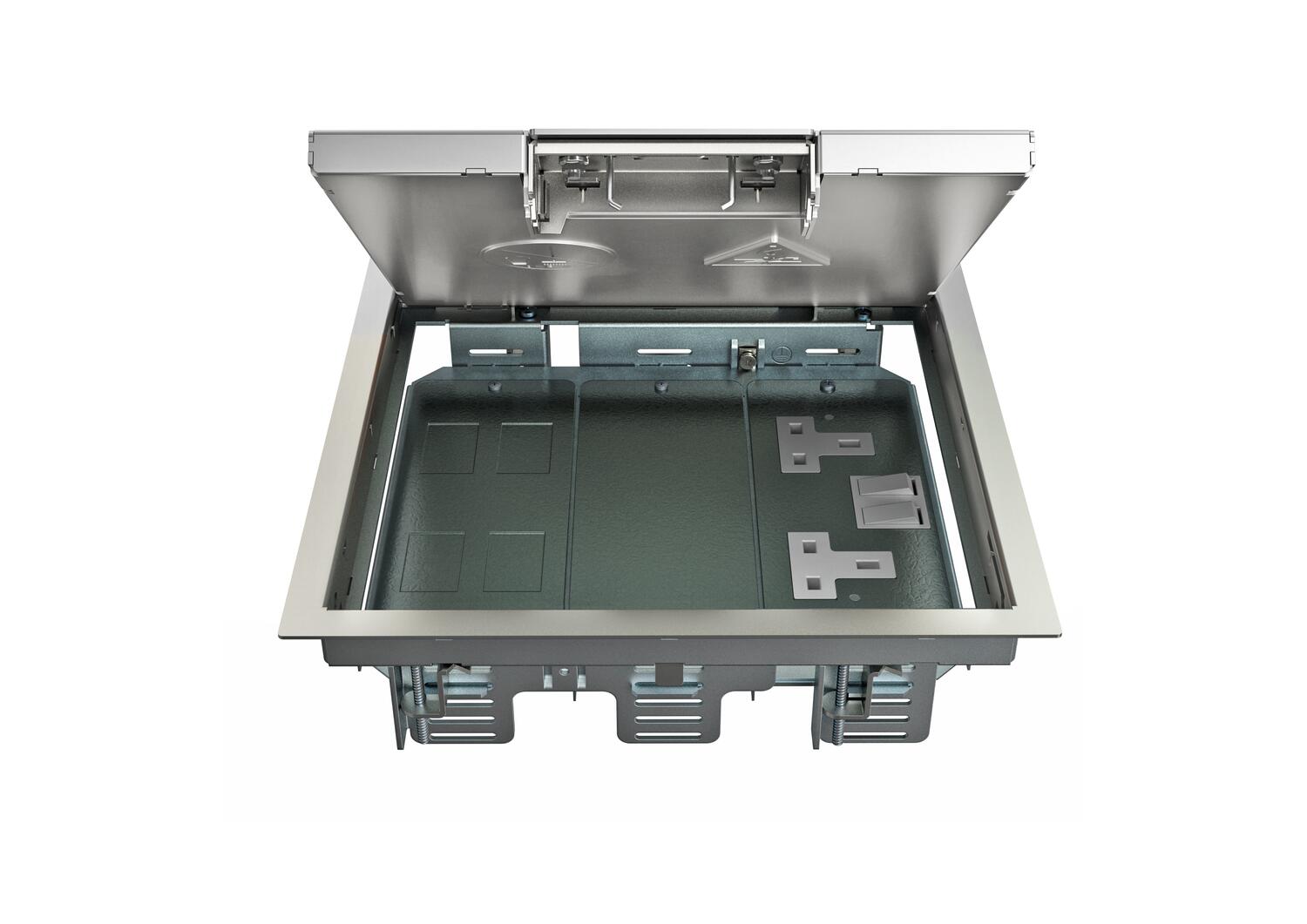

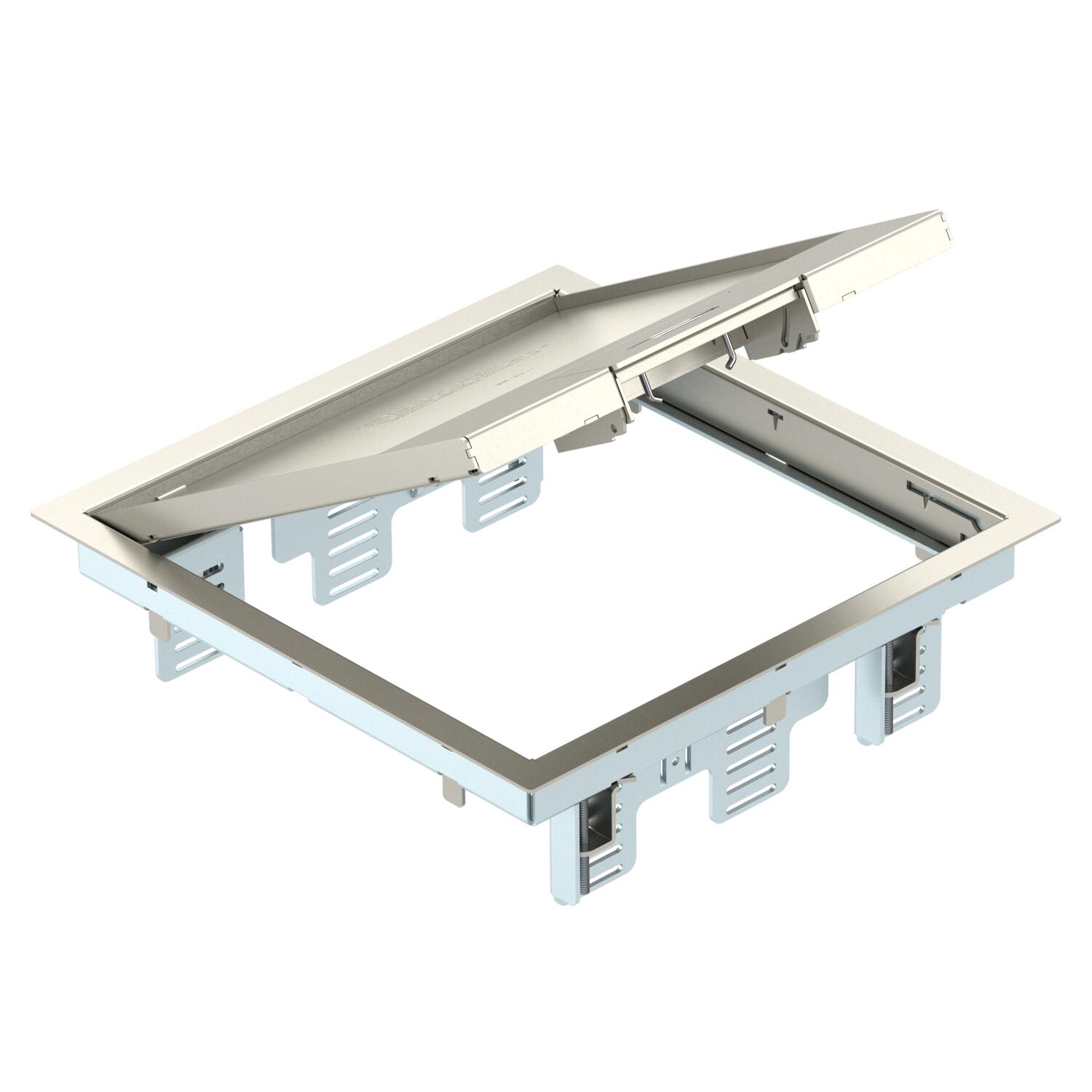

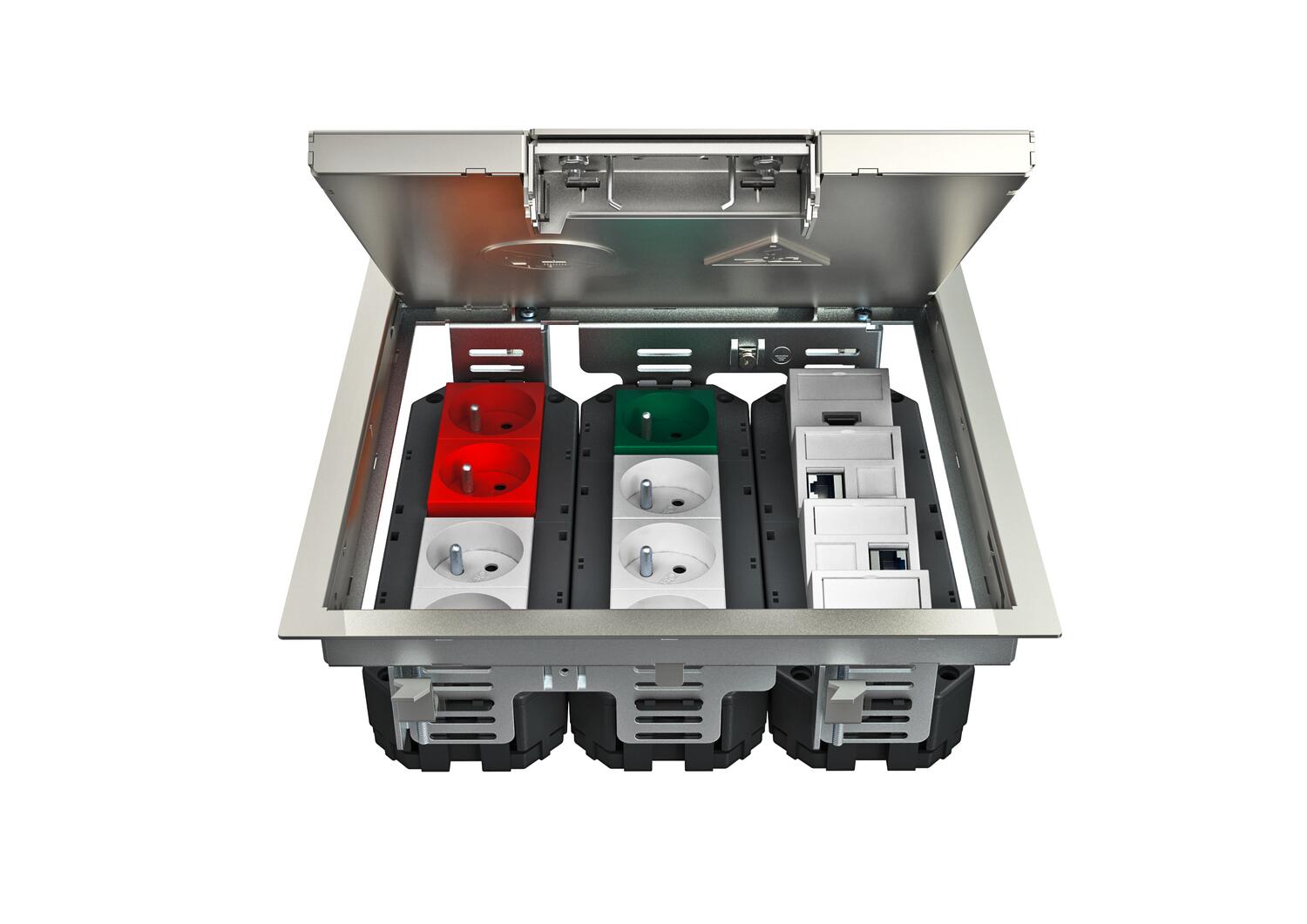

ProduktbeskrivningApparatinsats med greppbygel för upp till 12 Modul 45-apparater i 3 uttagsenheter UT4, används i kanalsystem och systemgolv inomhus.
Låsledare av förzinkad stålplåt. Golvbeläggningstjockleken är inställd på 5 mm och kan vid behov anpassas till 10 mm.
. 3 täckplattor i format APMT5 kan installeras.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

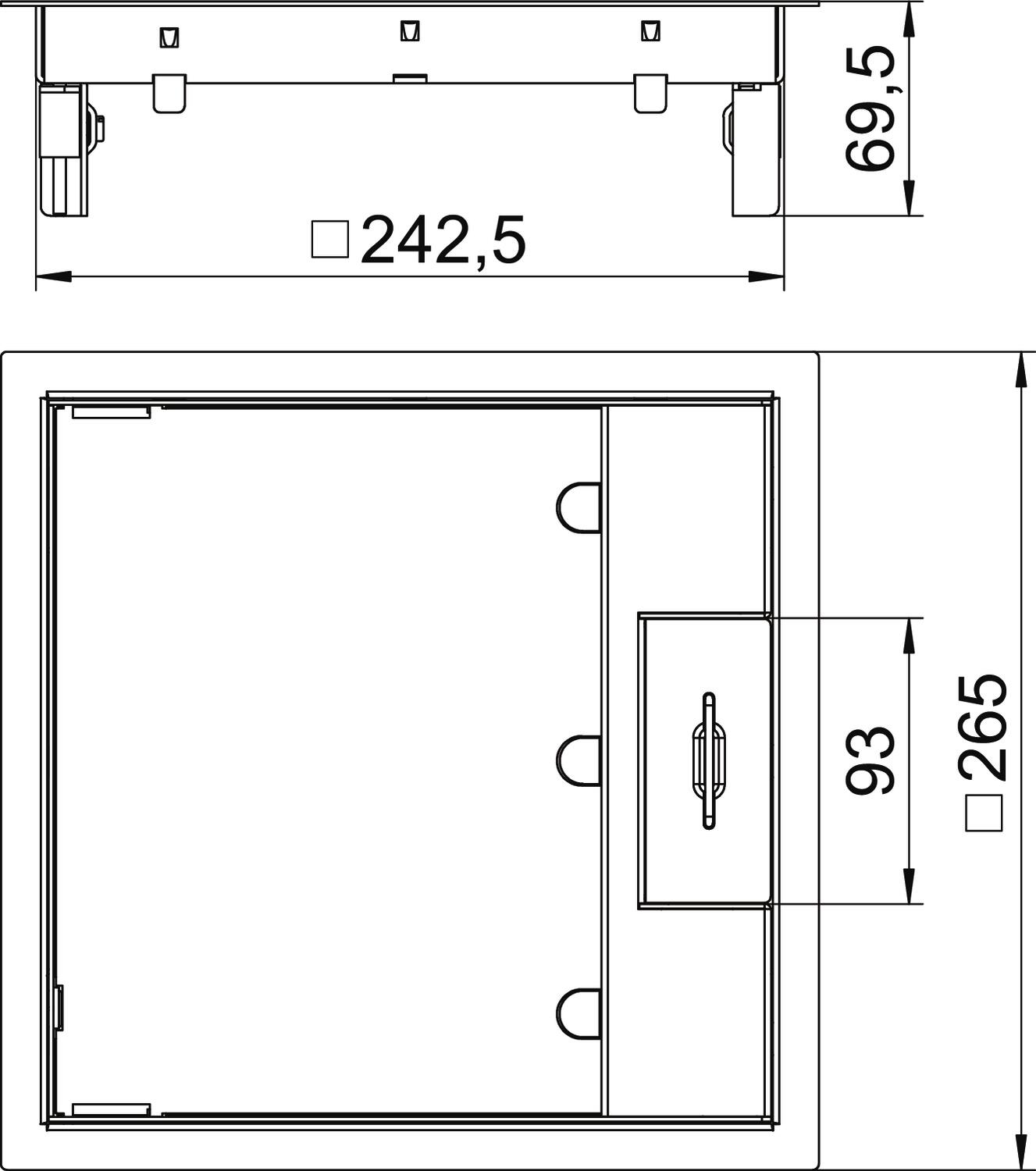

Antal apparatinsatser 3 Antal inbyggningsbara enheter 12 Apparathållare för insättning av apparatinsatser ja Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej Bredd 265 mm Bredd monteringsmått 244 mm Bredd yttermått 265 mm CO2-avtryck (GWP) från vagga till grind 20,0394 kg CO2e / 1 Styck Dimension 266x266x69 Floor covering thickness max. 10 mm Golvhöjd min. 78 mm Golvunderhåll torr Höjd 67 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd 265 mm Längd monteringsmått 244 mm Längd yttermått 265 mm Material Rostfritt stål 1.4301 Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdjup 78 mm Nominell dimension för apparater 9 Öppningsmekanism Greppbygel Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning ja Spännvidd D max. 61 mm Spännvidd D min. 3 mm Tjocklek på golvbeläggning 5 mm Typ av monteringssystem MT4 / GB3 Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm
UT4 45 4 1181041 7408727 1 Styck - Ladda ner
-
