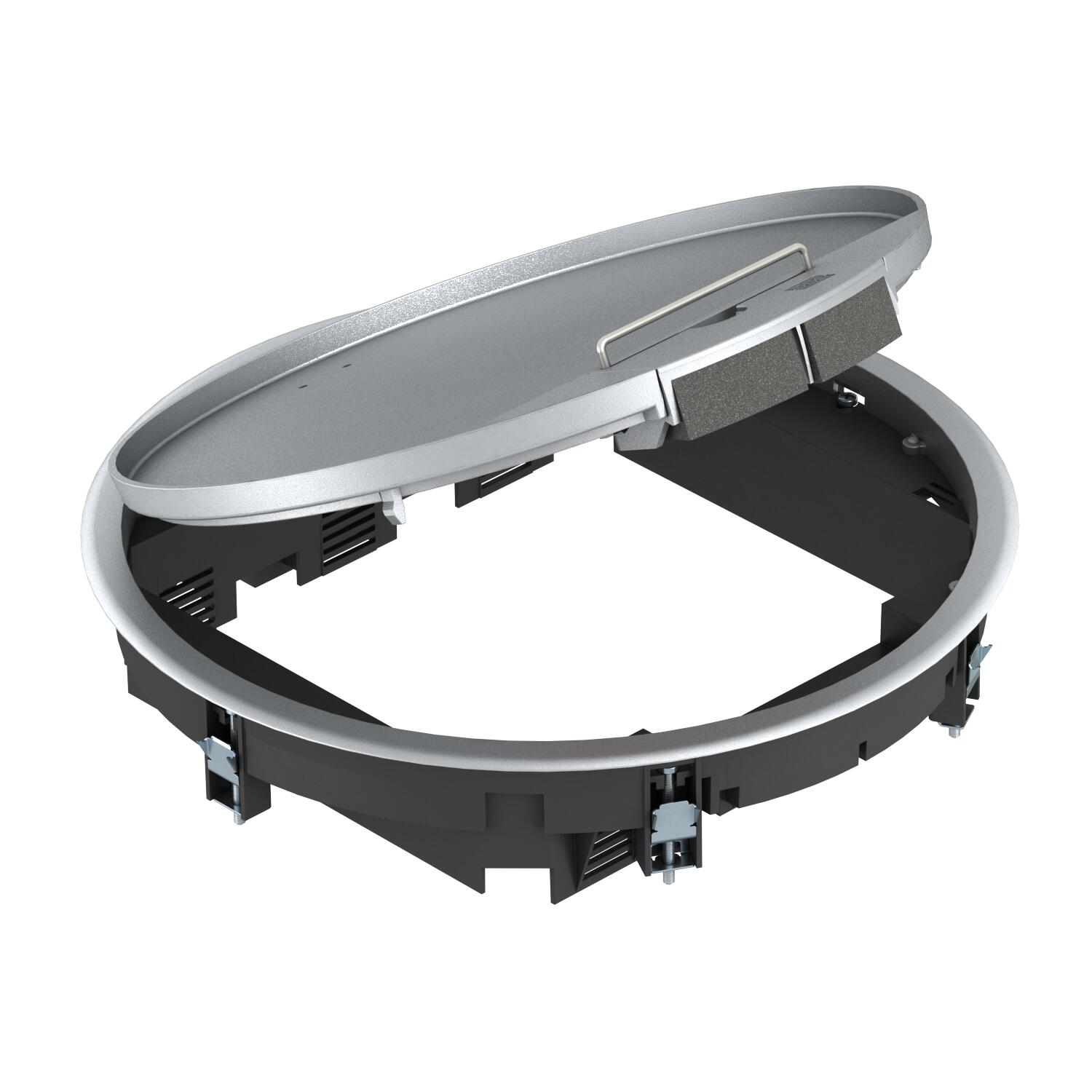

Apparatinsats GESRA9/10 med greppbygel 10

Apparatinsats GESRA9/10 med greppbygel

Art.nr. 7405580 | EAN 4012195104445 | E-Nr. 1181037

Art.nr. / Typ	7405580 / GESRA9 10U

Tjocklek på golvbeläggning	10 mm

Produktbeskrivning

Produktbeskrivning

Apparatinsats med greppbygel för upp till 12 Modul 45-apparater i 3 universalbalkar UT4, används i kanalsystem och systemgolv.

. 3 täckplattor i format APMT5 kan installeras.

Upp till 9 installationsapparater med 50-centrumplatta kan användas.

Teknisk data

Teknisk data

Antal apparatinsatser	3
Antal inbyggningsbara enheter	12
Apparathållare för insättning av apparatinsatser	ja
Avsedd för dubbelgolvsmontering	ja
Avsedd för golvkanal	ja
Avsedd för hålgolvsmontering	ja
Avsedd för våtskötsel	nej
CO2-avtryck (GWP) från vagga till grind	18,3614 kg CO2e / 1 Styck

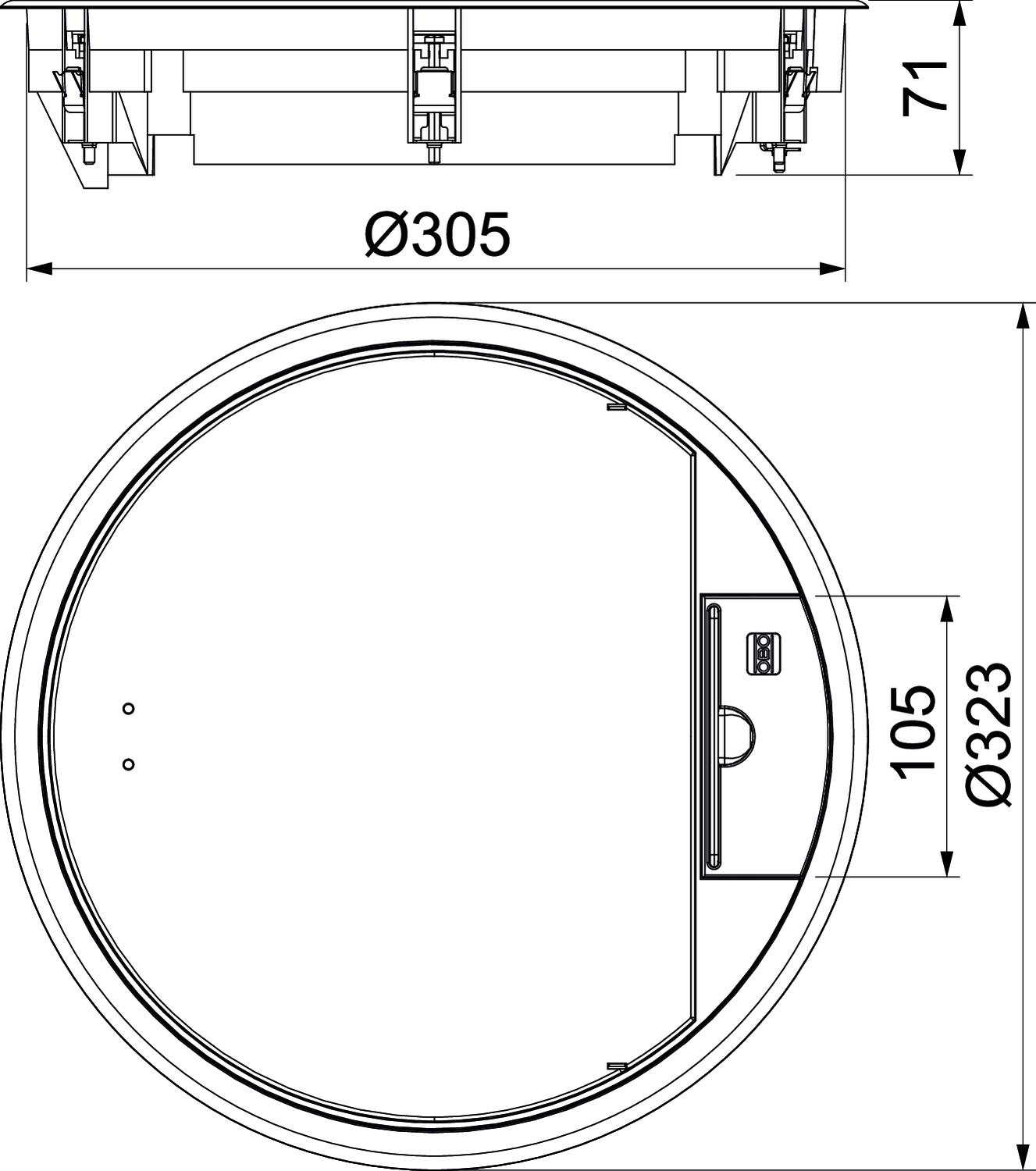

Dimension	Ø323x70
Godkännande	VDE
Golvhöjd min.	78 mm
Golvunderhåll	torr
Lämplig för försänkt golvkanal	ja
Material	Pressgjuten aluminium
Med golvbeläggningsursparing	ja
Möjlighet till insättning av tätning	nej
Monteringsdiameter	305

Monteringsdjup	78 mm
Nominell dimension för apparater	R9
Öppningsmekanism	Greppbygel
Skyddsklass (IP) i använt skick	IP20
Skyddsklass (IP) i oanvänt skick	IP40
Skyddsklass IK-kod	IK10
Skyddsram för golvbeläggning	ja
Spännvidd D max.	33 mm
Spännvidd D min.	3 mm
Tjocklek på golvbeläggning	10 mm
Typ av monteringssystem	UT4
Utförande	rund
Utförande för tung belastning	nej
Vertikal last, liten yta	upp till 3 000 N
Vertikal last, stor yta	upp till 5 000 N
Ytterdiameter	323 mm

Alla typer

Alla typer

Typ	Tjocklek på golvbeläggning	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GESRA9 10U	10 mm	1181037	7405580	Styck	1 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Universalhållare UT3, med täckplatta för Modul 45®-enheter, systemlängd 165 mm	UT3 45 3	1181040	7408723	Styck	1 Styck
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm	UT4 45 4	1181041	7408727	Styck	1 Styck
