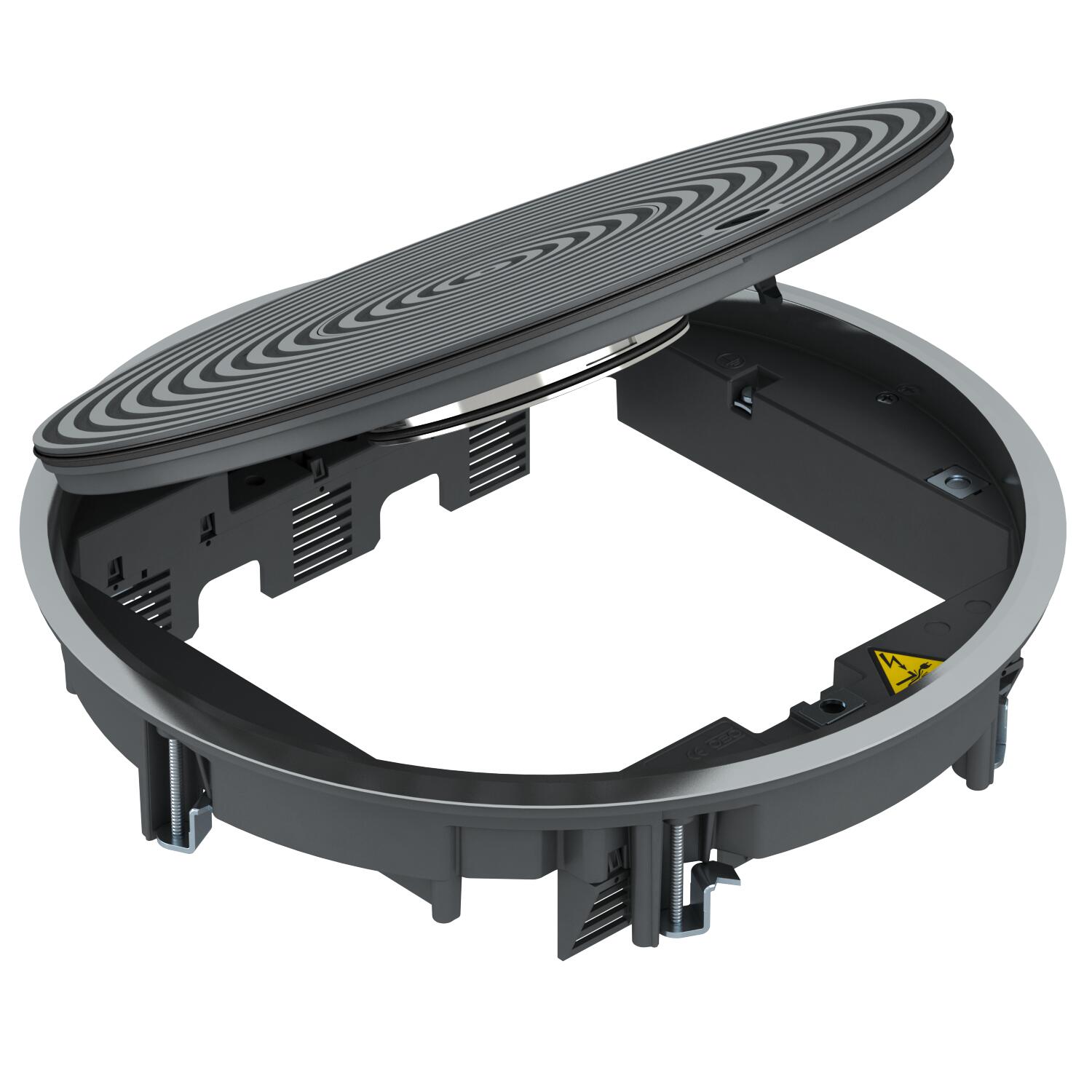

Apparatinsats GRAF9 universell, för våtstädning, med strukturlock
Art.nr. 7405750 | EAN 4012195866992
- Produktbeskrivning
-
ProduktbeskrivningApparatinsats med tub för golv som våtstädas. för upp till 12st modul-45

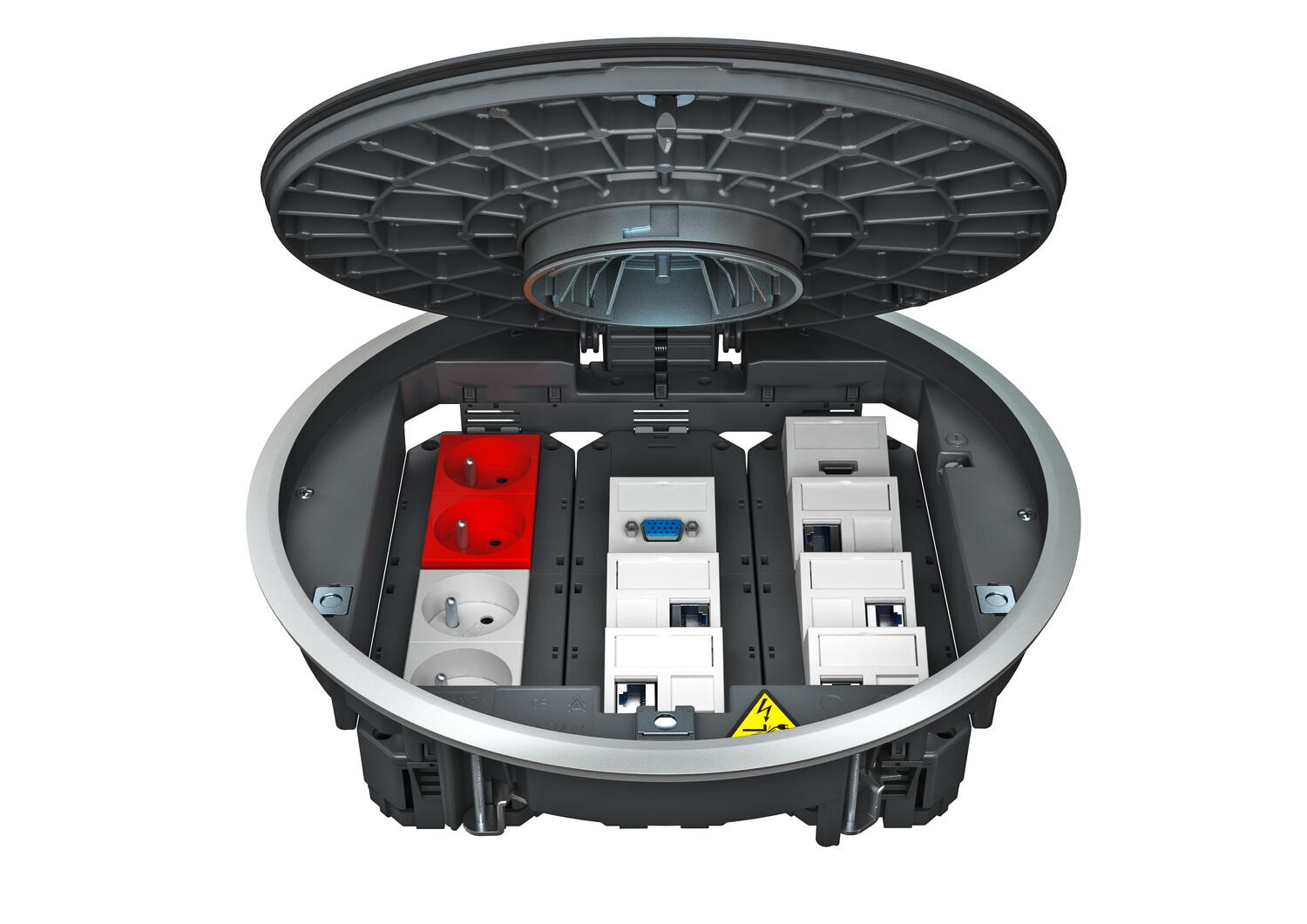

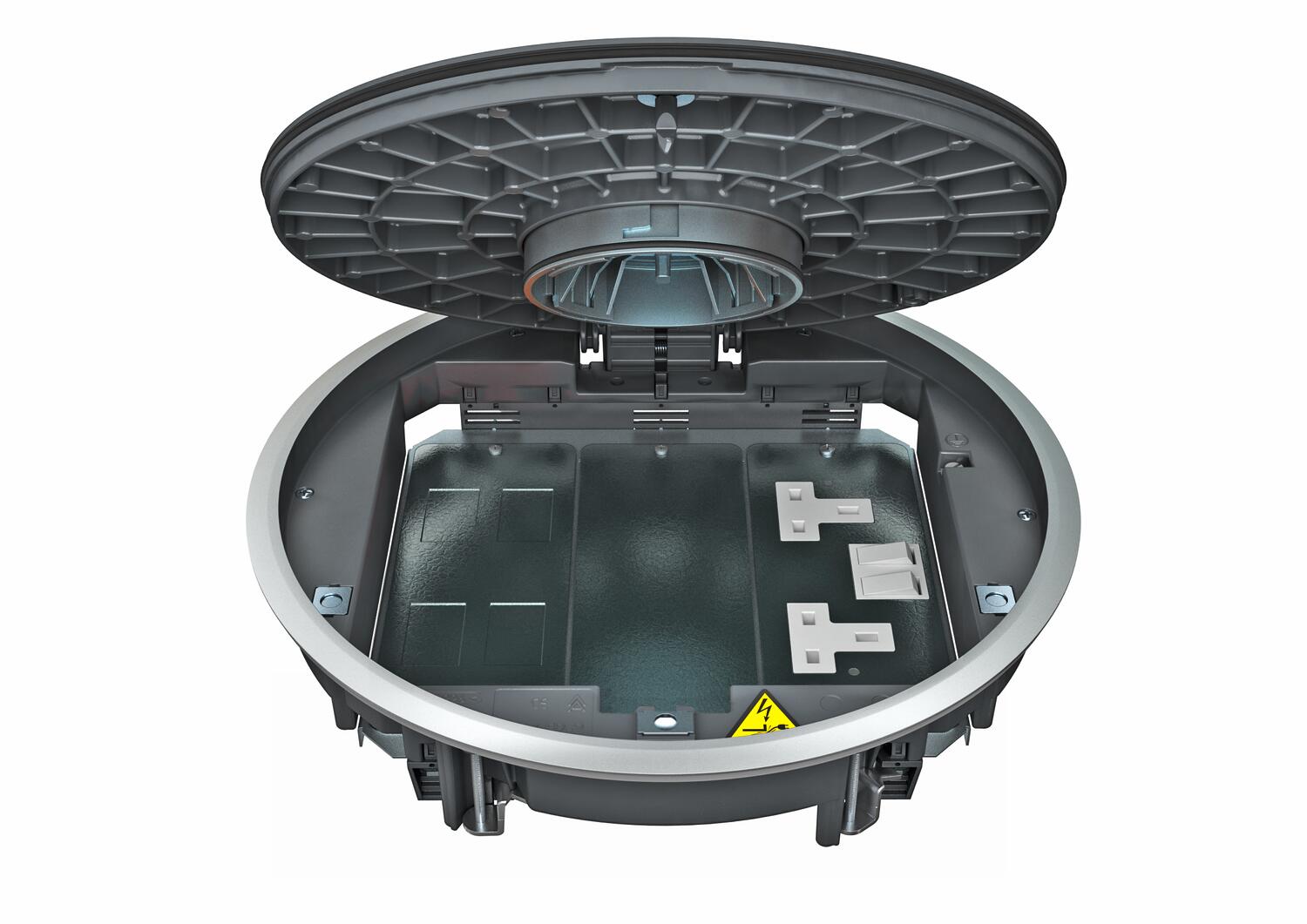

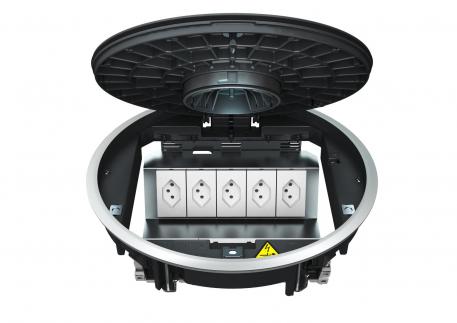

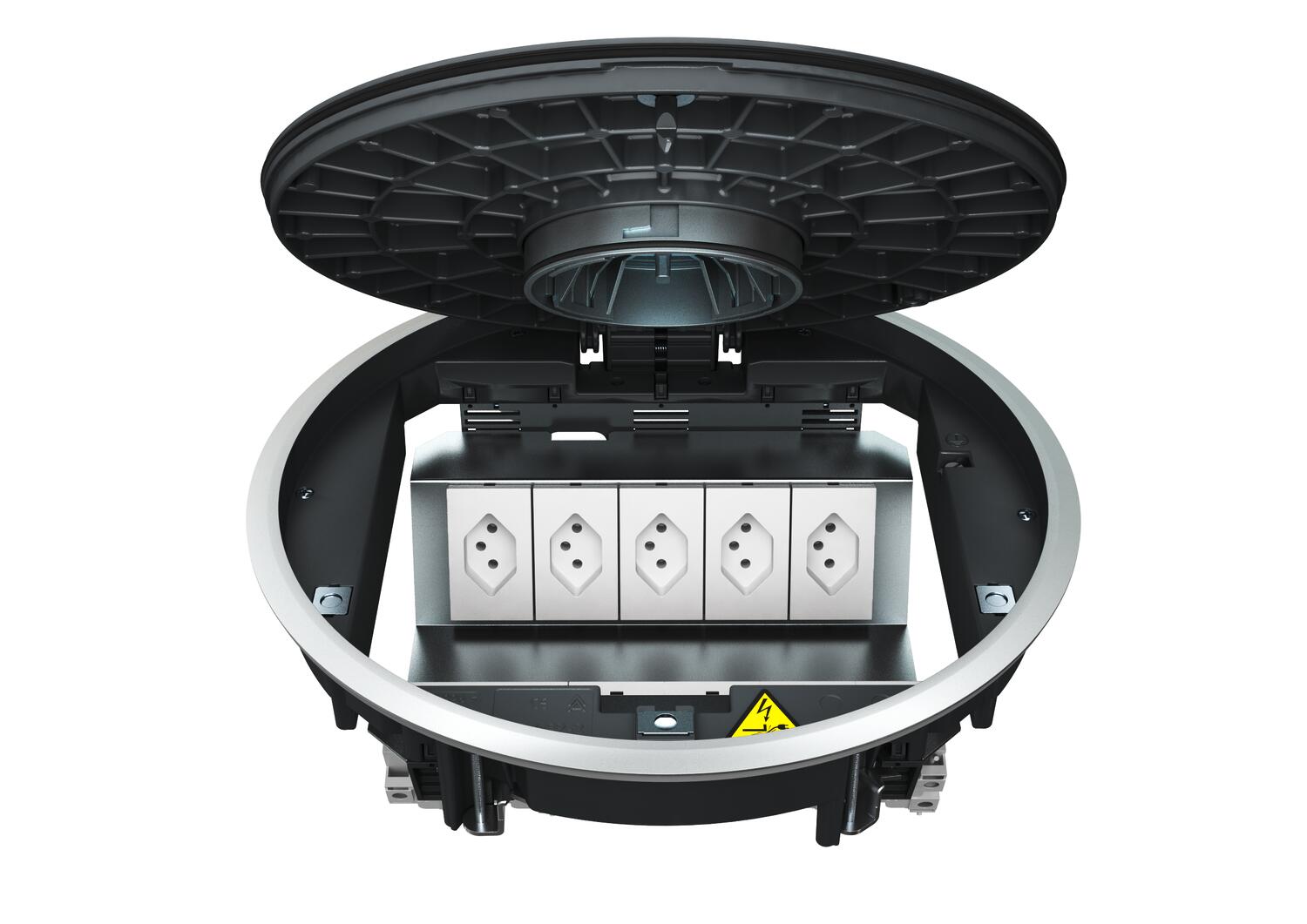

Apparatinsats med tub för golv som våtstädas, 3-plans, för installation av monteringshållare MT9. 3 täckplattor i format APMT5 kan installeras.
Upp till 9 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

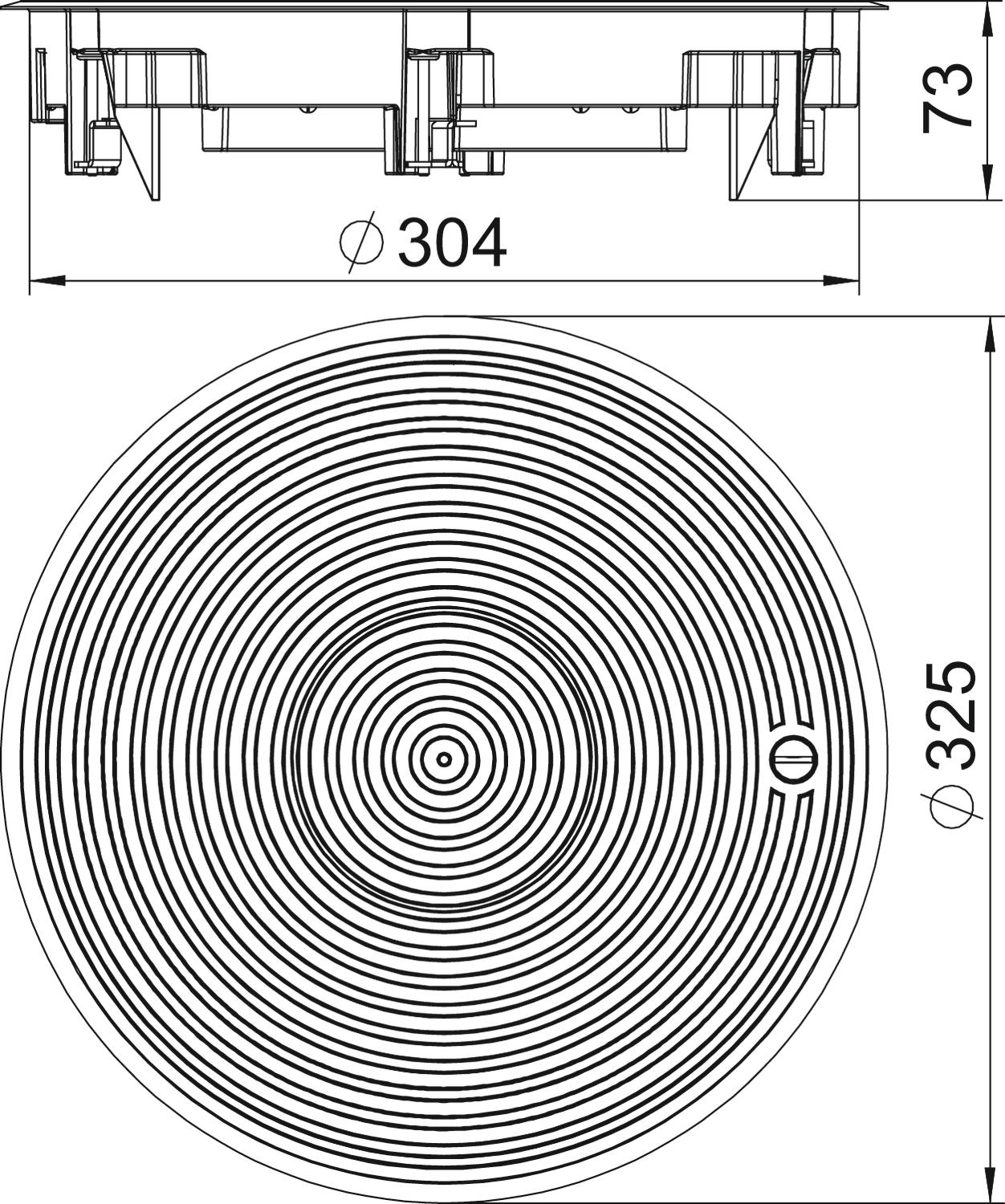

Antal apparatinsatser 3 Antal inbyggningsbara enheter 12 Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel ja CO2-avtryck (GWP) från vagga till grind 3,9255 kg CO2e / 1 Styck Dimension Ø325x74 Färg grafitsvart; RAL 9011 Godkännande VDE Golvhöjd min. 80 mm Golvunderhåll våt Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten ja Material Pressgjuten aluminium Med golvbeläggningsursparing nej Möjlighet till insättning av tätning ja Monteringsdiameter 305 Monteringsdjup 80 mm Nominell dimension för apparater R9 Öppningsmekanism Vridregel Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP45 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning ja Spännvidd D max. 73 mm Spännvidd D min. 4 mm Typ av monteringssystem UT4 Utförande rund Utförande för tung belastning ja Utförande ledningsutlopp Försänkbar tub Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 10 000 N Ytterdiameter 325 mm - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Universalhållare UT3, med täckplatta för Modul 45®-enheter, systemlängd 165 mm
UT3 45 3 1181040 7408723 1 Styck
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm
UT4 45 4 1181041 7408727 1 Styck - Ladda ner
-
REACH försäkran om överensstämmelse GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfRoHS försäkran om överensstämmelse GRAF9-2 U 9011 / 7405750 , 0.13MB , pdfGodkännande VDE-godkännande GRAF9 , 0.28MB , pdfMontage anvisningar Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMontage anvisningar Monteringsanvisning apparatinsats GRAF9-2 , 0.35MB , pdfMontage anvisningar Monteringsanvisning plastapparatinsats GES9-3B, GES9-3S , 0.04MB , pdfBruksanvisning Bruksanvisning PF-G , 2.00MB , pdfInga kravspecifikationer tillgängliga för denna produkt
