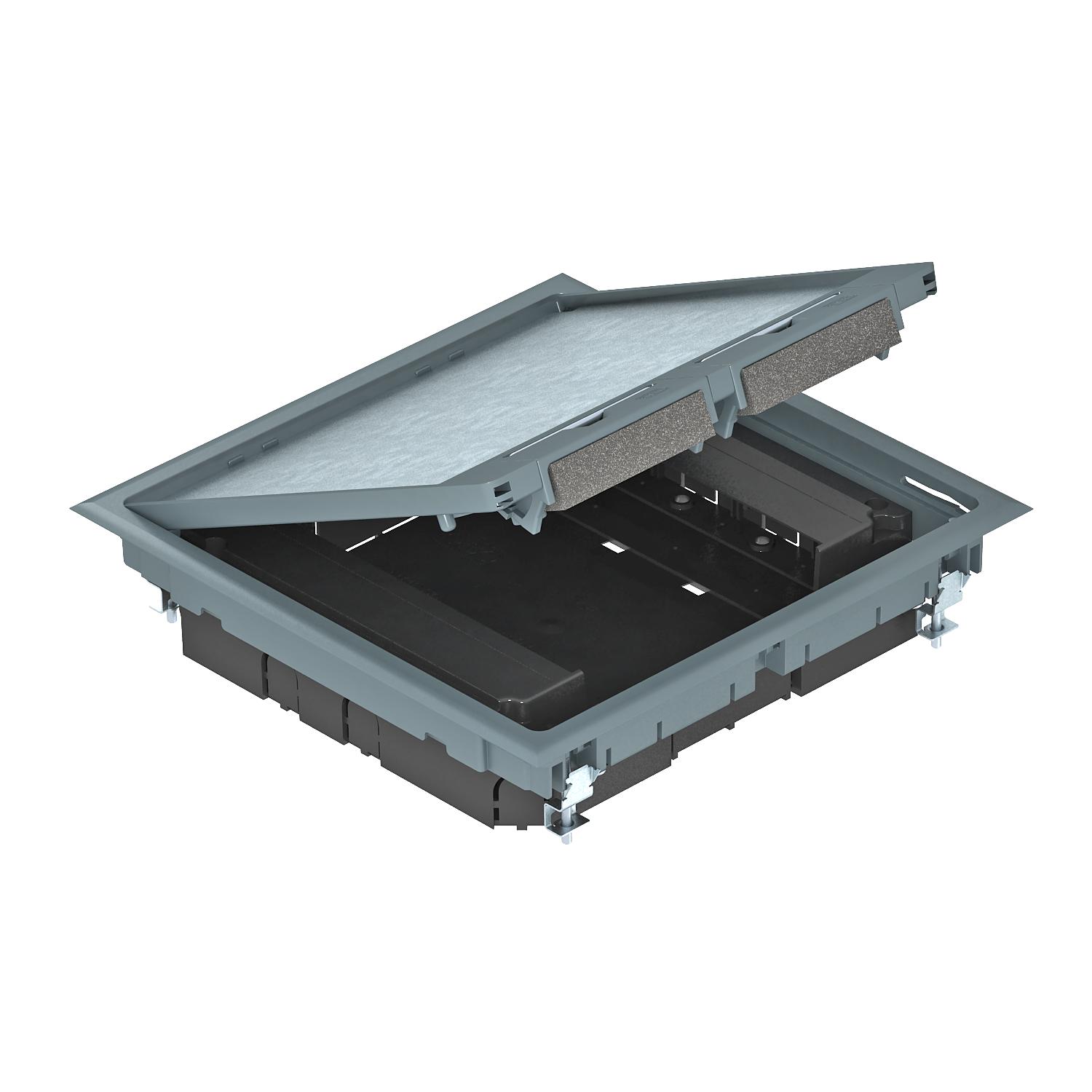

Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
Art.nr. 7405037 | EAN 4012195674436 | E-Nr. 1181135
- Produktbeskrivning
-
Produktbeskrivning. Med två monteringshus för vertikal montering av Modul 45-apparater och fyra dragavlastningar. För montering av Modul 45-apparater behövs två installationsramar.
.
.
-
- Teknisk data
-
Teknisk data

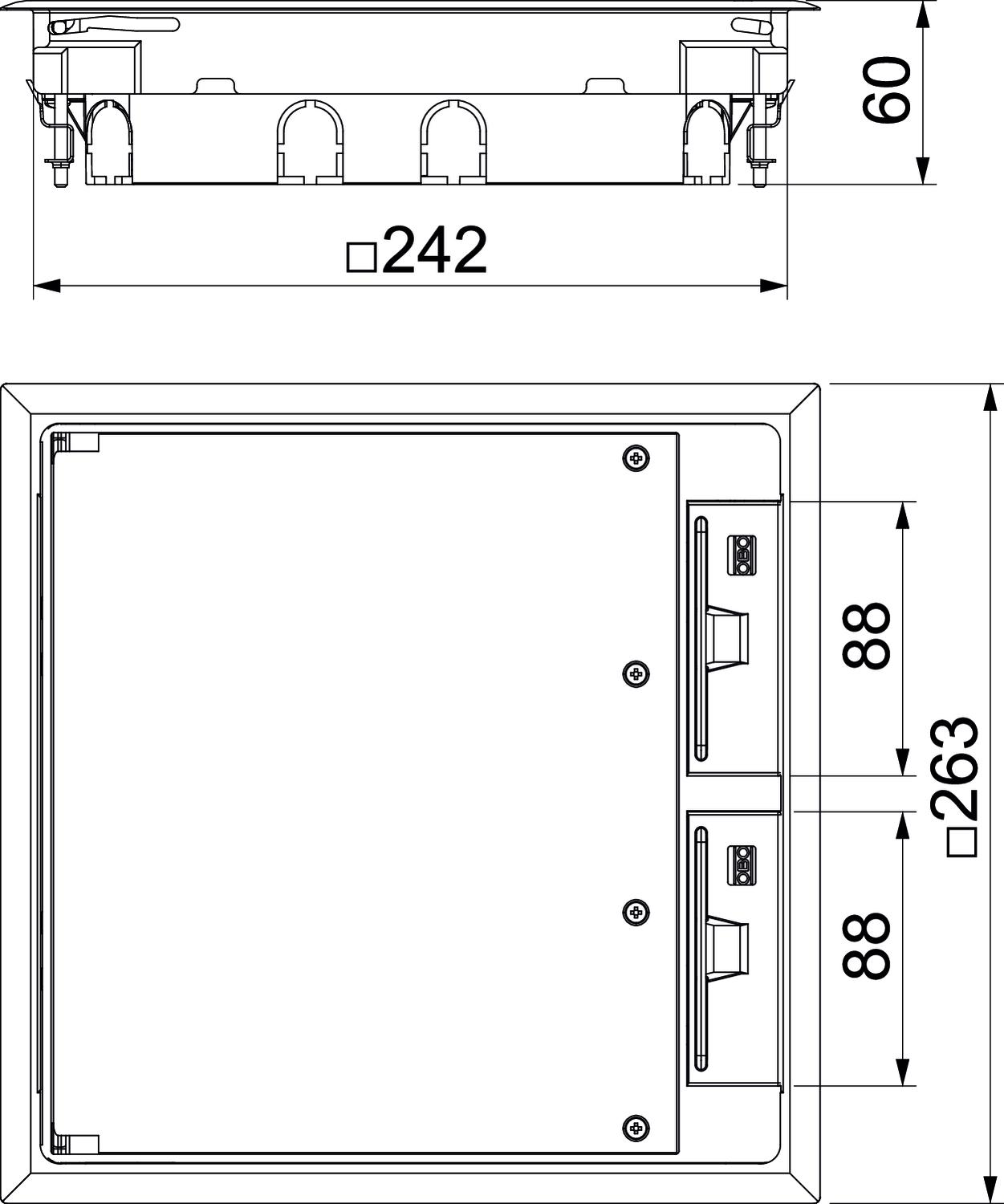

Antal inbyggningsbara enheter 8 Apparathållare för insättning av apparatinsatser nej Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej Bredd 263 mm Bredd monteringsmått 242 mm Bredd yttermått 263 mm CO2-avtryck (GWP) från vagga till grind 6,3617 kg CO2e / 1 Styck Dimension 263x263x59 Färg järngrå; RAL 7011 Golvhöjd min. 58 mm Golvunderhåll torr Höjd 59 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten ja Längd 263 mm Längd monteringsmått 242 mm Längd yttermått 263 mm Massagolvhöjd min. 55 mm Material Polyamid Mått H 55 mm Med golvbeläggningsursparing nej Möjlighet till insättning av tätning nej Monteringsdjup 58 mm Nominell dimension för apparater 9 Öppningsmekanism Greppbygel Ramutförande Mattskyddsramar Skyddsram för golvbeläggning ja Spännvidd D max. 31 mm Spännvidd D min. 9 mm Tjocklek på golvbeläggning 5 mm Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Monteringsram för fyra 1-vägs Modul 45®-enheter
MT45V 4 1181140 7408670 5 Styck
Monteringsram för tre 1-vägs Modul 45®-enheter
MT45V 3 1181141 7408672 5 Styck
Monteringsram för kombination av 3-vägs och 1-vägs Modul 45®-enheter
MT45V 3+1 1181142 7408680 5 Styck
Monteringsram för kombination av 2-vägs och 2-vägs Modul 45®-enheter
MT45V 2+2 1181143 7408682 5 Styck
Mellanvägg för modulhållare vertikal
MT45V TW 1181146 7408693 1 Styck
Monteringsram för MT45V, konfektionerade, med jordat uttag
MT45V 3 3WS V 1181145 7408697 1 Styck
Monteringsplatta 2 x datauttag typ C för system 55
MPMT45 2C 1181152 7408705 1 Styck - Ladda ner
-
REACH försäkran om överensstämmelse GES9 55U V 7011 / 7405037 , 0.12MB , pdfRoHS försäkran om överensstämmelse GES9 55U V 7011 / 7405037 , 0.13MB , pdfGodkännande VDE-godkännande GES 55 , 0.18MB , pdfInga kravspecifikationer tillgängliga för denna produkt
