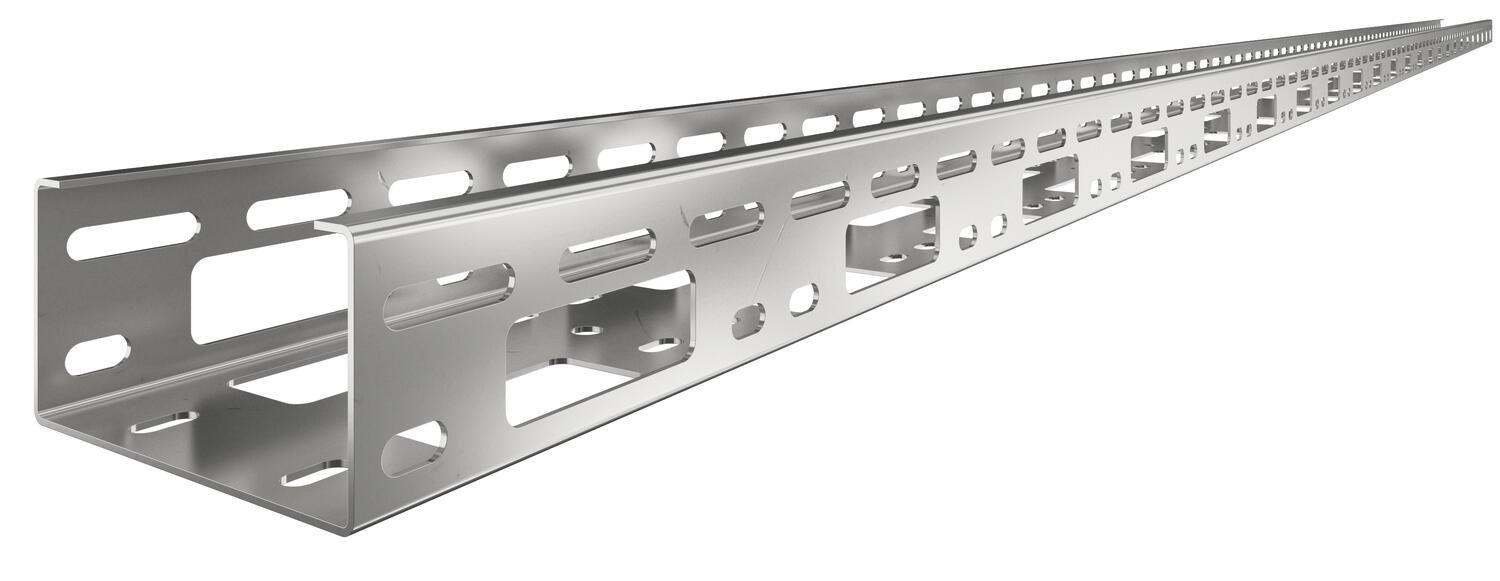

AZ-minikanal 100 A2
Art.nr. 6075304 | EAN 4012196069255 | E-Nr. 1132305
- Produktbeskrivning
-
ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

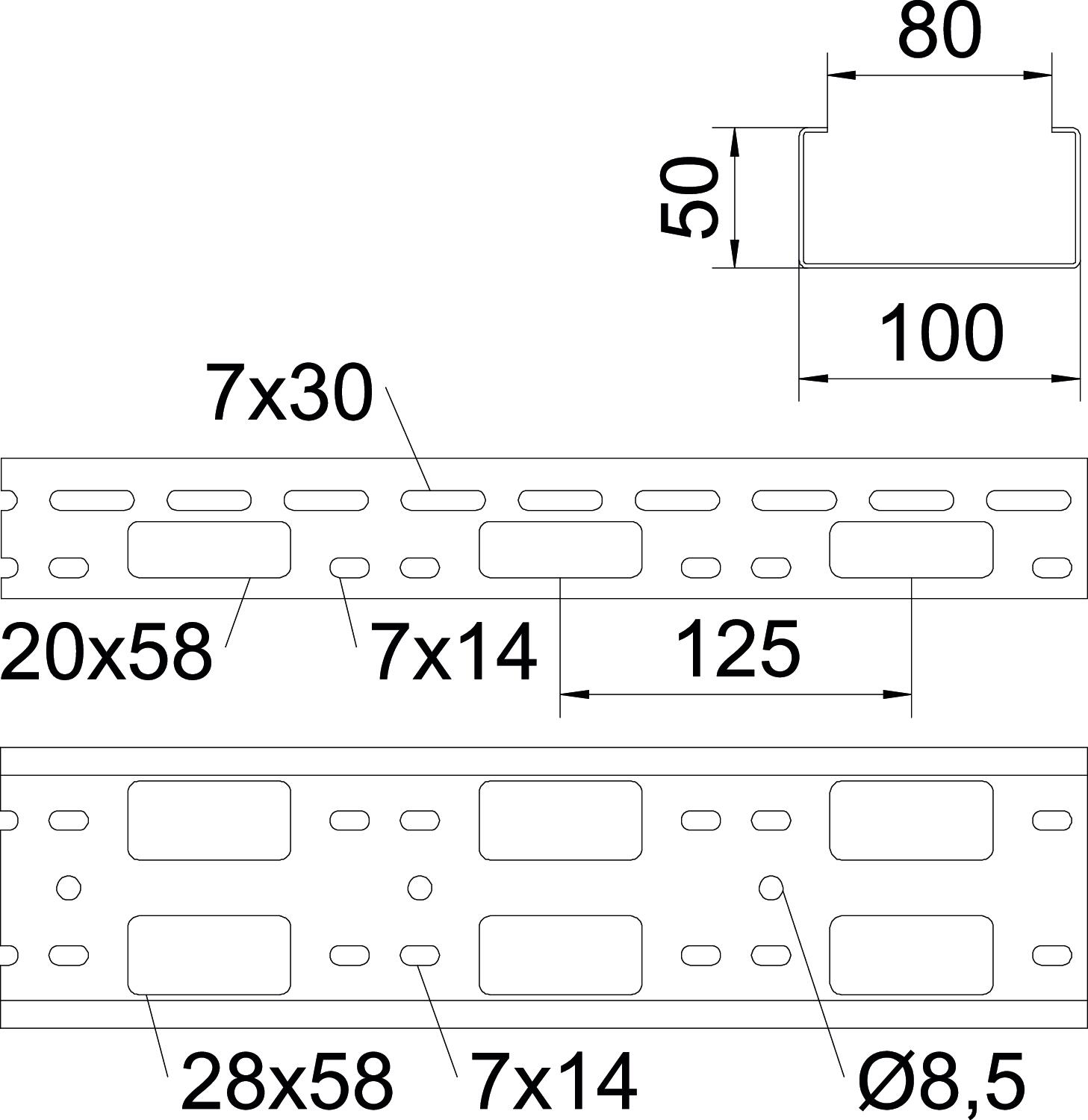

Brandsäker installation / funktionsgaranti nej Bredd 100 mm CO2-avtryck (GWP) från vagga till grind 11,8636 kg CO2e / 1 Meter Dimension 50x100x3000 Färg rostfritt stål Höjd 50 mm Konsolavstånd 1,0 m 1,7 kN/m Konsolavstånd 1,5 m 1,5 kN/m Konsolavstånd 2,0 m 1 kN/m Konsolavstånd 2,5 m 0,8 kN/m Konsolavstånd 3,0 m 0,25 kN/m Längd 3000 mm Material Rostfritt stål 1.4301 Mått B 100 mm Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 50 cm² Tvärsnitt 5000 mm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta polerad Teknisk data
Belastningsdiagram AZ-minikanal
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck
Lock med vridregel rostfri (A2)
AZDMD 100 A2 1132344 6080294 3 m Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

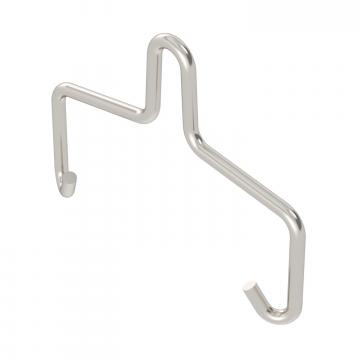

Upphängningsbygel 100 A4
AHB 100 D5 A4 1132327 6066514 50 Styck - Ladda ner
-
Datablad AZK 100 A2 / 6075304 , 0.28MB , pdfEU-försäkran om överensstämmelse AZK 100 A2 / 6075304 , 0.12MB , pdfREACH försäkran om överensstämmelse AZK 100 A2 / 6075304 , 0.12MB , pdfRoHS försäkran om överensstämmelse AZK 100 A2 / 6075304 , 0.12MB , pdfMiljöproduktdeklaration (EPD) AZK 100 A2 / 6075304 , 1.48MB , pdfGodkännande UL-certifikat AZ-minikanal , 0.26MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Montageanvisning modulsystem , 0.05MB , pdf
