AZ-minikanal 150 A2
Art.nr. 6075330 | EAN 4012195811145 | E-Nr. 1132308
- Produktbeskrivning
-

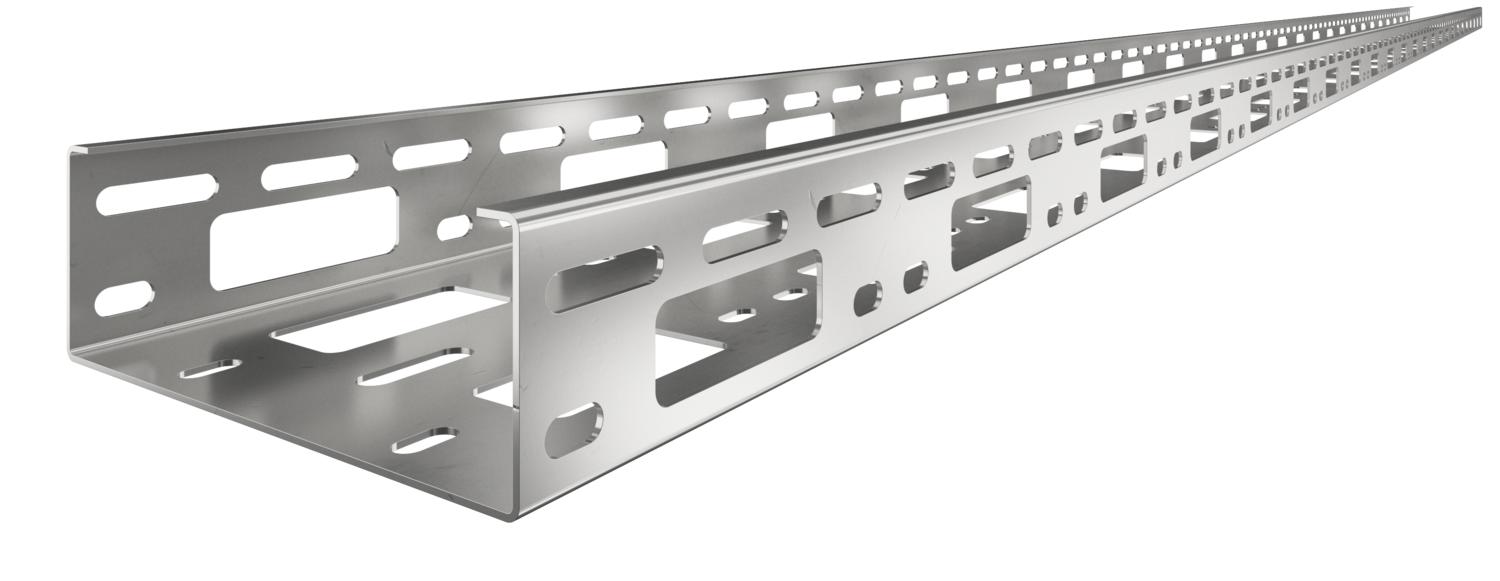

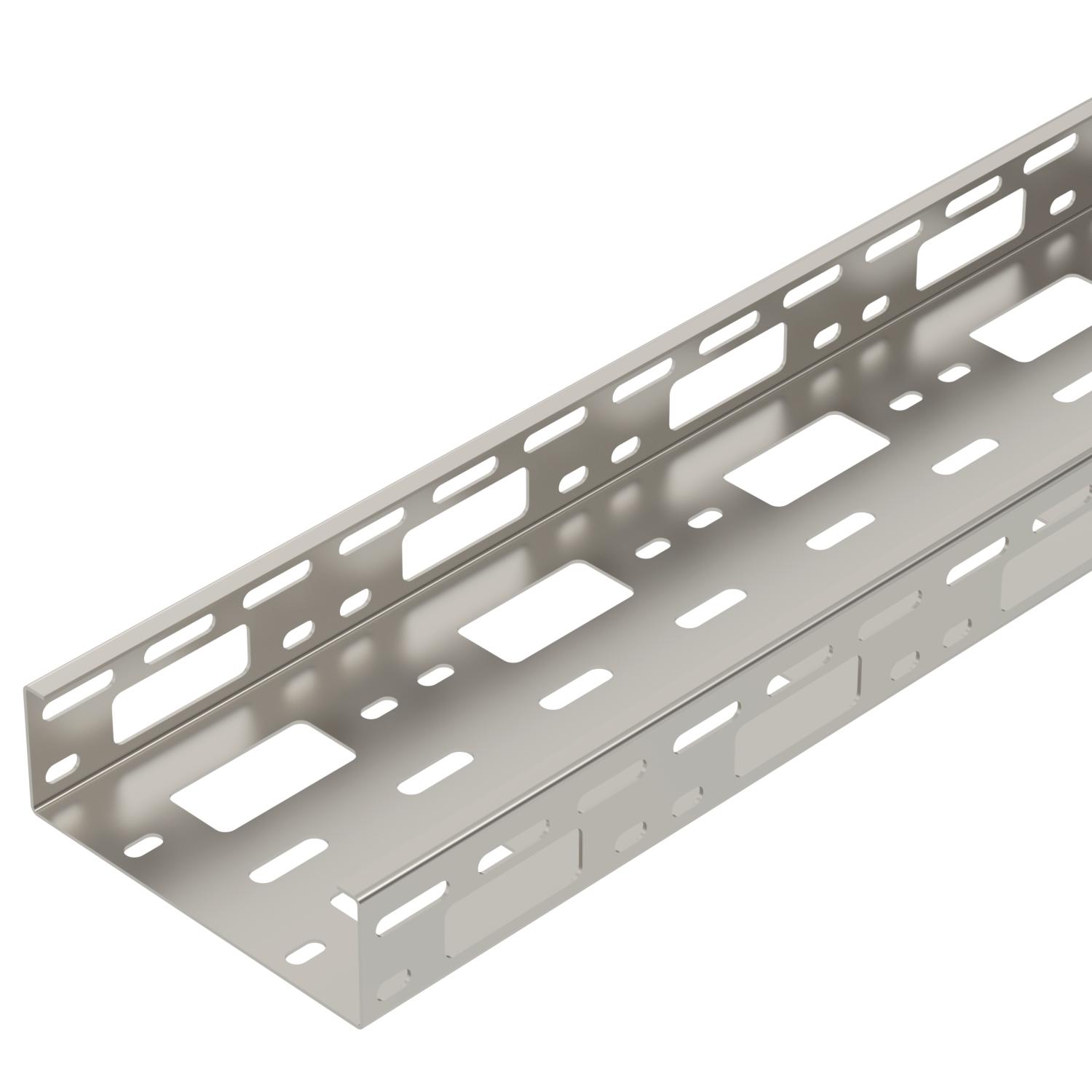

ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

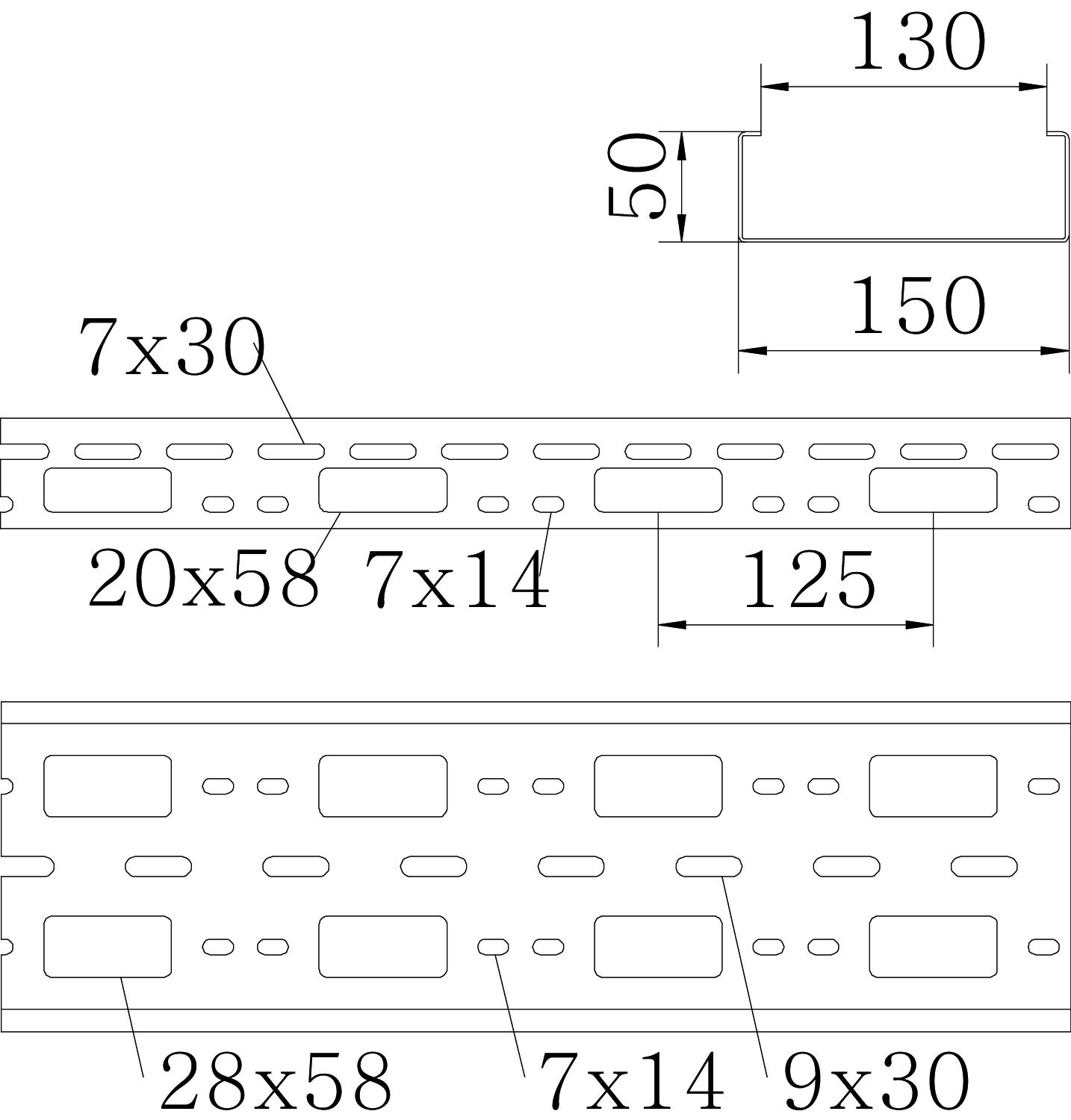

Brandsäker installation / funktionsgaranti nej Bredd 150 mm CO2-avtryck (GWP) från vagga till grind 16,9702 kg CO2e / 1 Meter Dimension 50x150x3000 Färg rostfritt stål Höjd 50 mm Konsolavstånd 1,0 m 3 kN/m Konsolavstånd 1,5 m 2 kN/m Konsolavstånd 2,0 m 1,2 kN/m Konsolavstånd 2,5 m 0,8 kN/m Konsolavstånd 3,0 m 0,25 kN/m Längd 3000 mm Material Rostfritt stål 1.4301 Mått 50x150x1,5 Mått B 150 mm Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 7500 mm² Tvärsnitt 75 cm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta polerad Teknisk data
Belastningsdiagram AZ-minikanal
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck
Lock med vridregel rostfri (A2)
AZDMD 150 A2 1132345 6080870 3 m - Ladda ner
-
