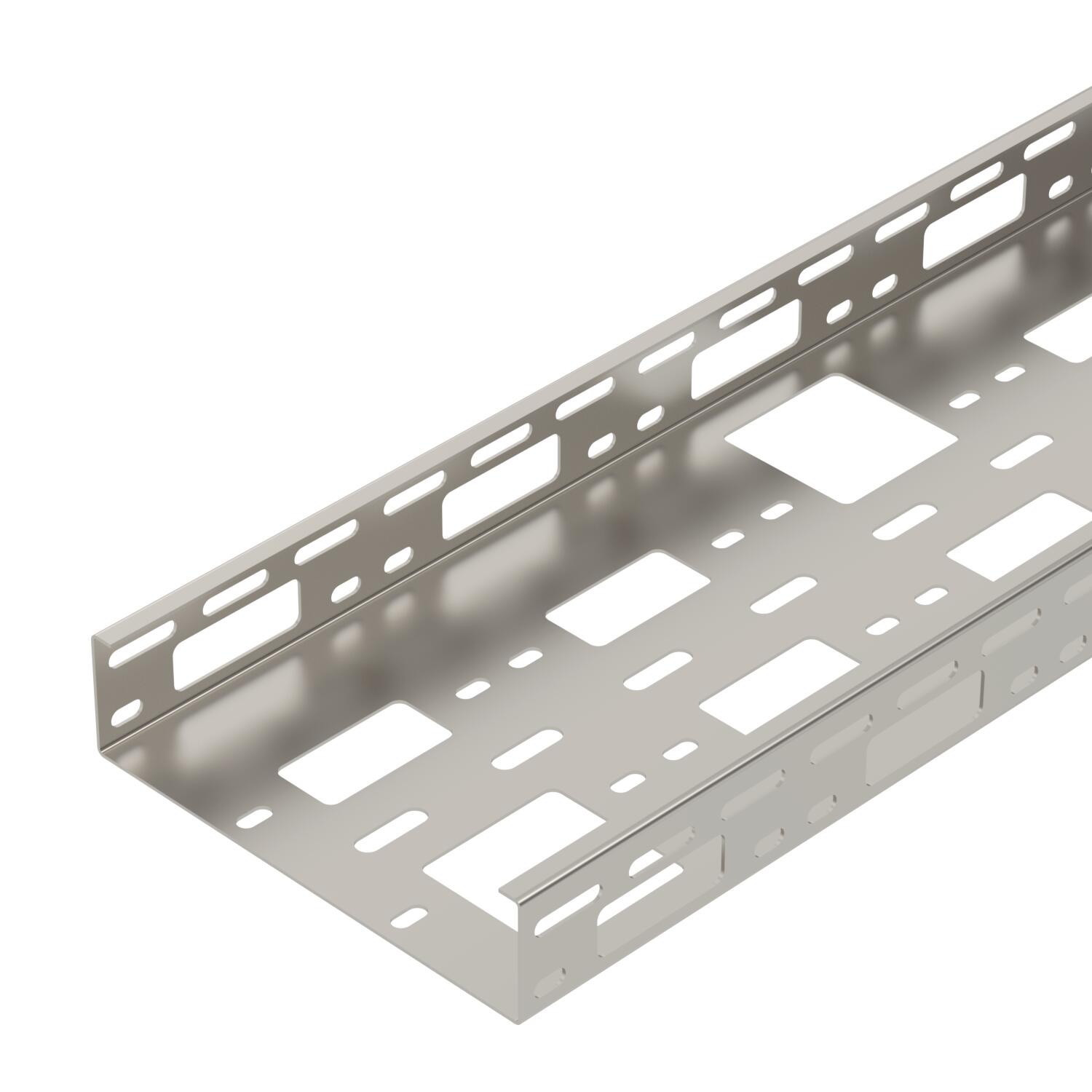

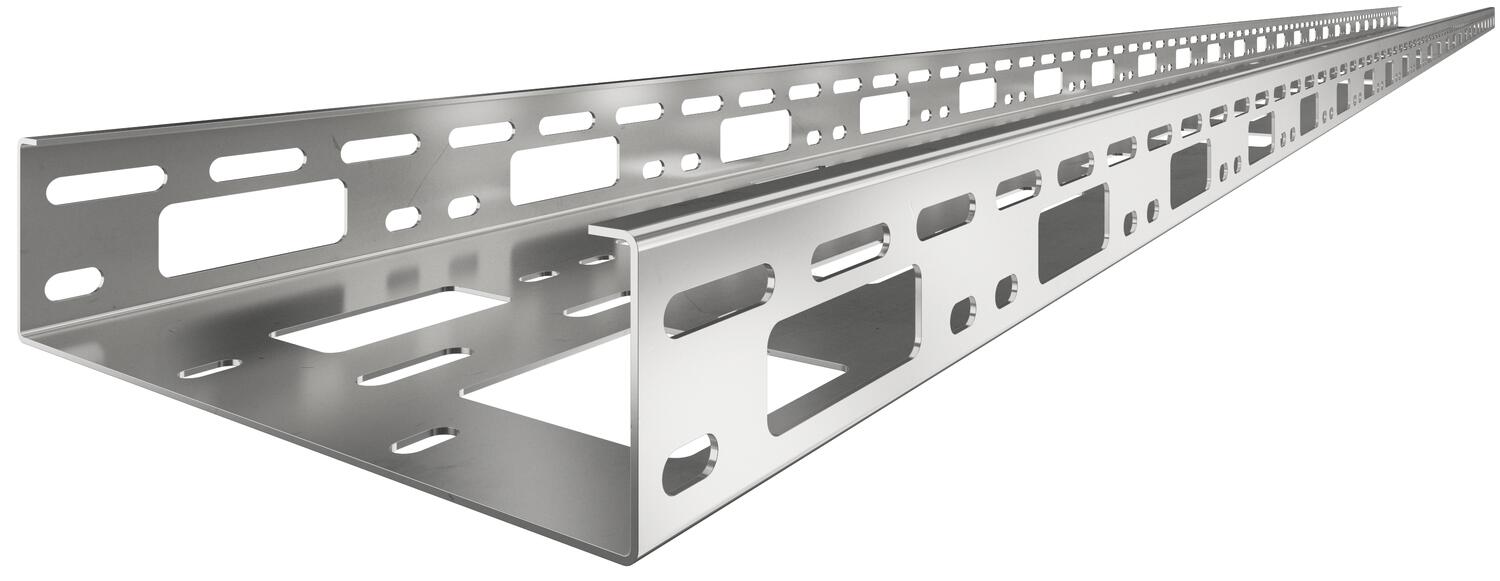

AZ-minikanal 200 A2
Art.nr. 6075355 | EAN 4012195811206 | E-Nr. 1132311
- Produktbeskrivning
-
ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

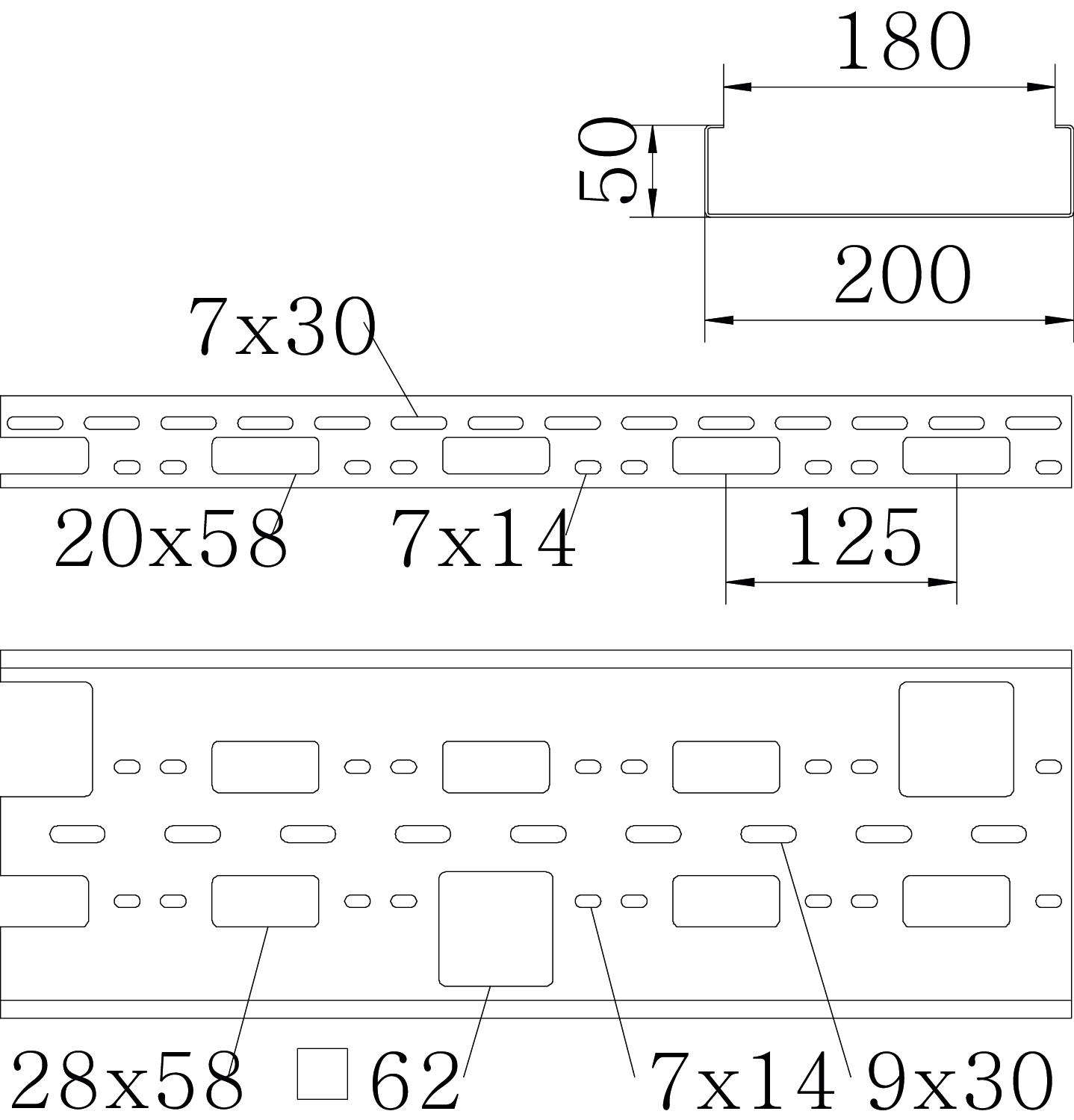

Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO2-avtryck (GWP) från vagga till grind 17,5008 kg CO2e / 1 Meter Dimension 50x200x3000 Färg rostfritt stål Höjd 50 mm Konsolavstånd 1,0 m 2,5 kN/m Konsolavstånd 1,5 m 1,9 kN/m Konsolavstånd 2,0 m 1,3 kN/m Konsolavstånd 2,5 m 0,8 kN/m Konsolavstånd 3,0 m 0,3 kN/m Längd 3000 mm Material Rostfritt stål 1.4301 Mått 50x200x1,5 Mått B 200 mm Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 100 cm² Tvärsnitt 10000 mm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta polerad Teknisk data
Belastningsdiagram AZ-minikanal
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck

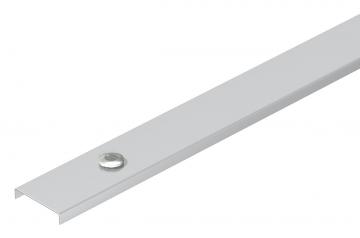

Lock med vridregel rostfri (A2)
AZDMD 200 A2 1132346 6080895 3 m - Ladda ner
-
