AZ-minikanal 50 efz
Art.nr. 6075096 | EAN 4012196068951 | E-Nr. 1132300
- Produktbeskrivning
-

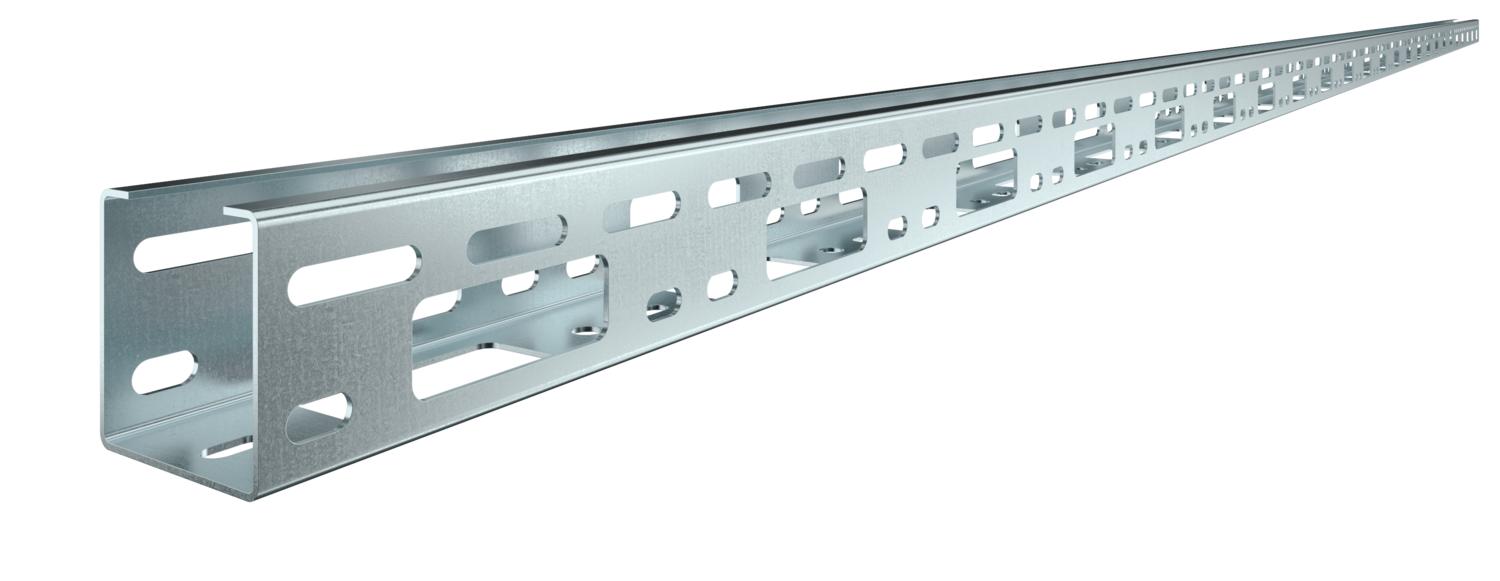

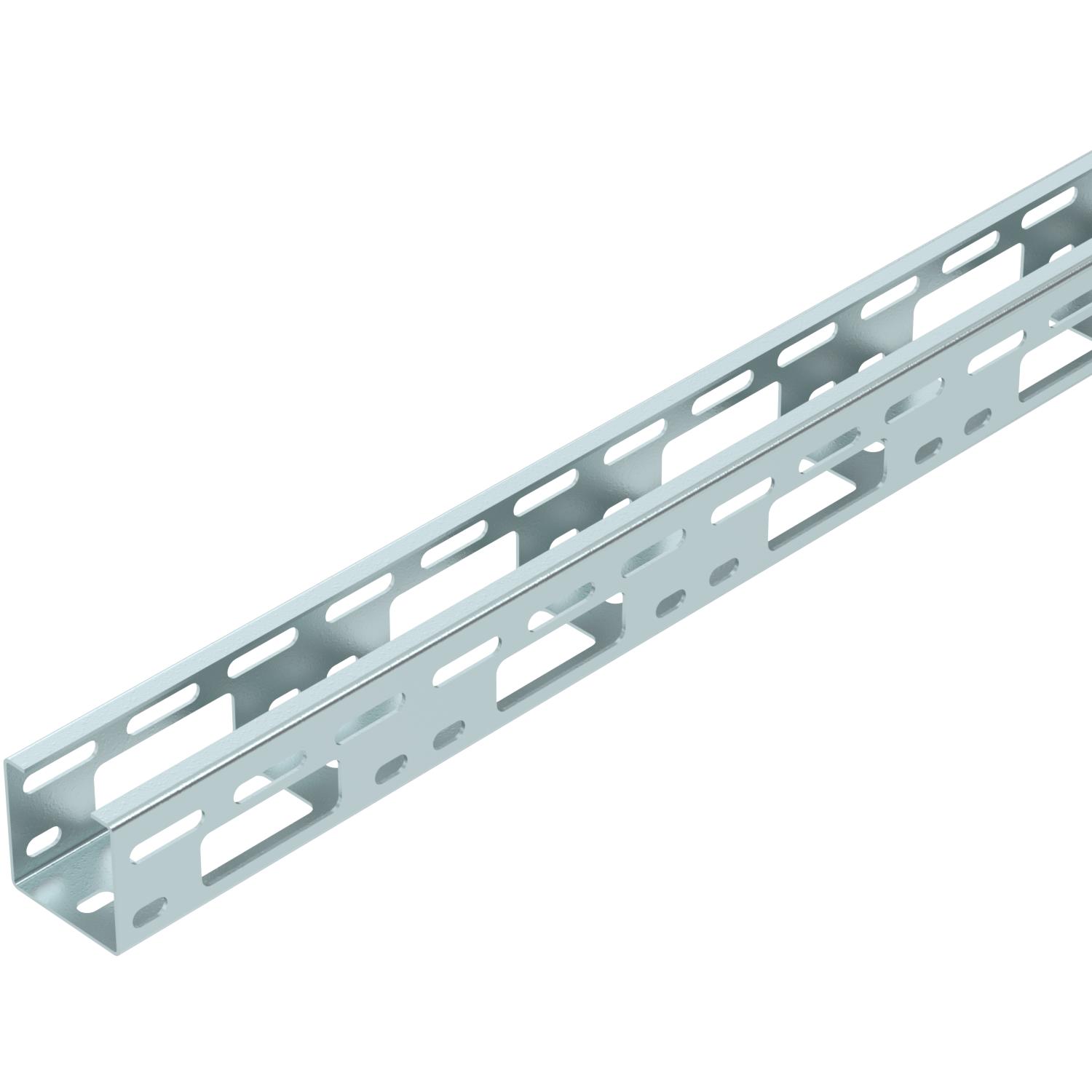

ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

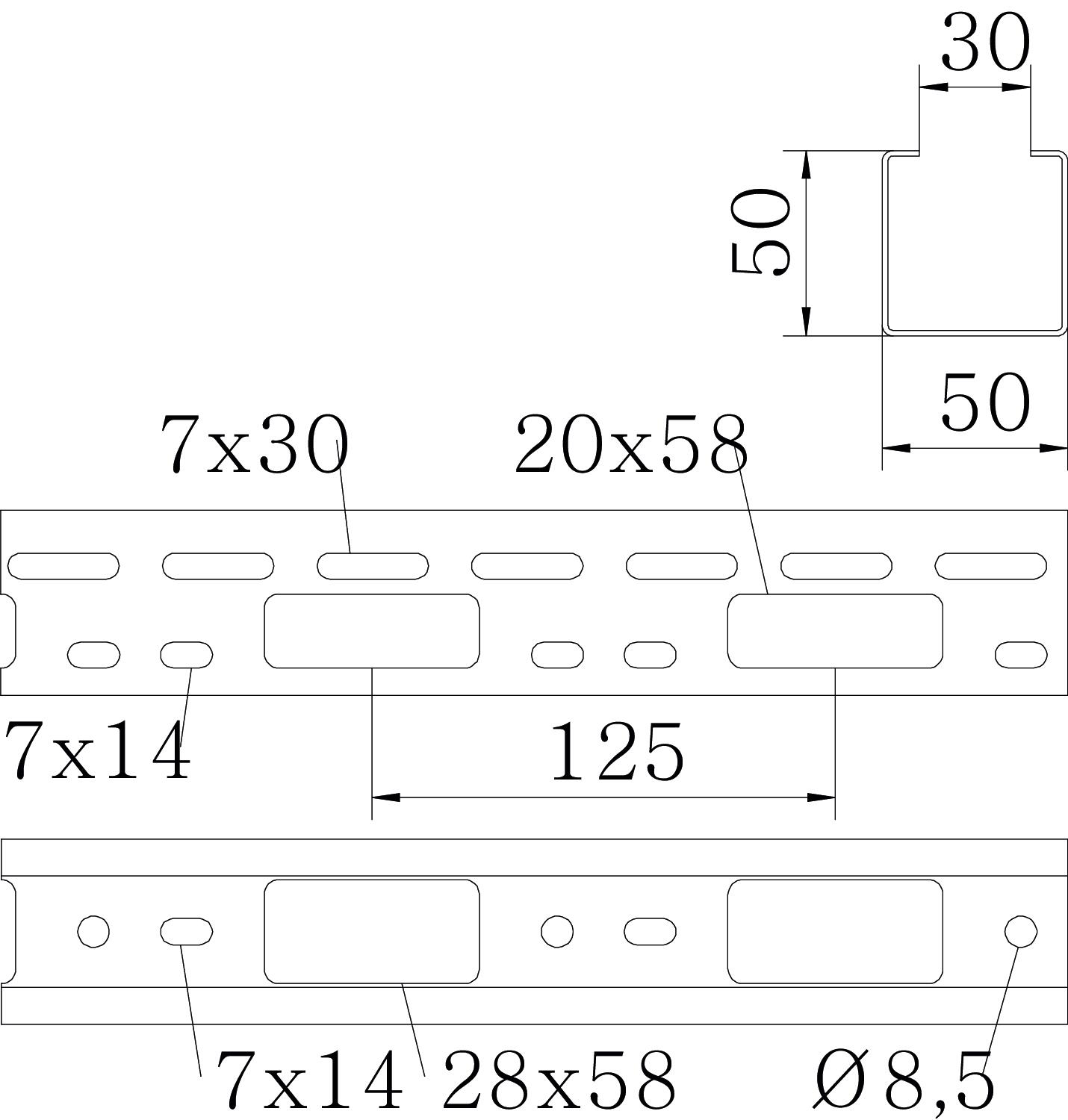

Brandsäker installation / funktionsgaranti nej Bredd 50 mm CO2-avtryck (GWP) från vagga till grind 4,233 kg CO2e / 1 Meter Dimension 50x50x3000 Färg zink Höjd 50 mm Konsolavstånd 1,0 m 2,5 kN/m Konsolavstånd 1,5 m 2 kN/m Konsolavstånd 2,0 m 1,2 kN/m Konsolavstånd 2,5 m 0,85 kN/m Konsolavstånd 3,0 m 0,5 kN/m Längd 3000 mm Material Stål Mått 50 x 50 x 1,5 Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 2500 mm² Tvärsnitt 25 cm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data
Load diagram, AZ small duct
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Upphängningsbygel 50 FT
AHB 50 D4 FT 1132322 6066505 50 Styck
Skarv- och vinkelskarv 50 vfz
VF AZK FT 1132318 6066550 25 Styck

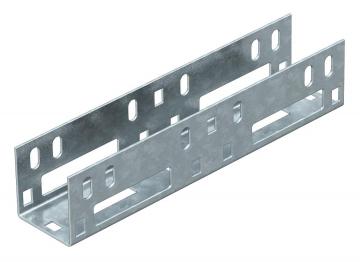

Skarvförbindning 50 FS
VF AZK 50 FS 1132315 6066615 25 Styck
Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck
Lock med vridregel vfz (FS)
AZDMD 50 FS 1132333 6080138 3 m - Ladda ner
-
Datablad AZK 050 FS / 6075096 , 0.27MB , pdfEU-försäkran om överensstämmelse AZK 050 FS / 6075096 , 0.12MB , pdfREACH försäkran om överensstämmelse AZK 050 FS / 6075096 , 0.12MB , pdfRoHS försäkran om överensstämmelse AZK 050 FS / 6075096 , 0.13MB , pdfMiljöproduktdeklaration (EPD) AZK 050 FS / 6075096 , 1.48MB , pdfGodkännande UL-certifikat AZ-minikanal , 0.26MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Montageanvisning modulsystem , 0.05MB , pdf
