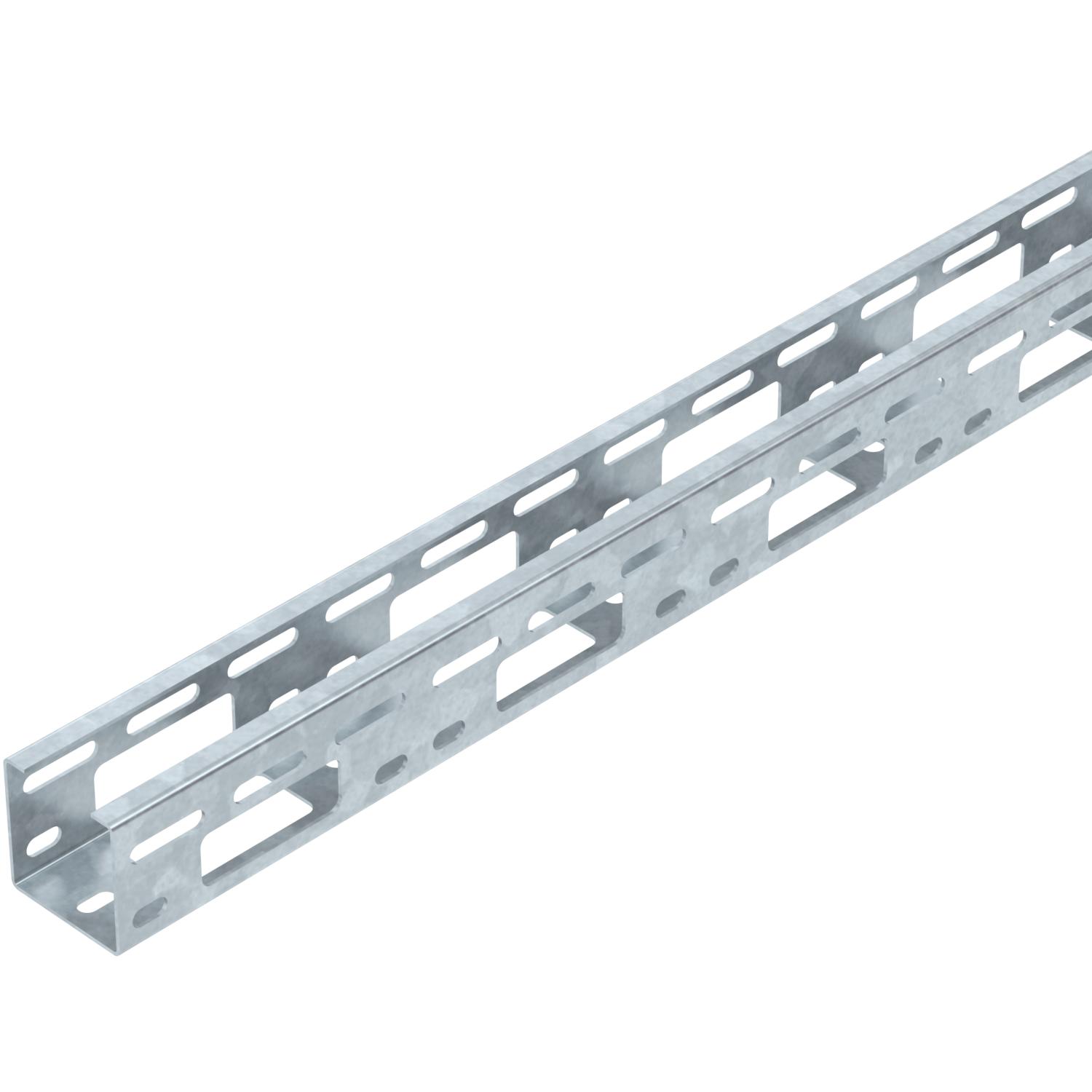

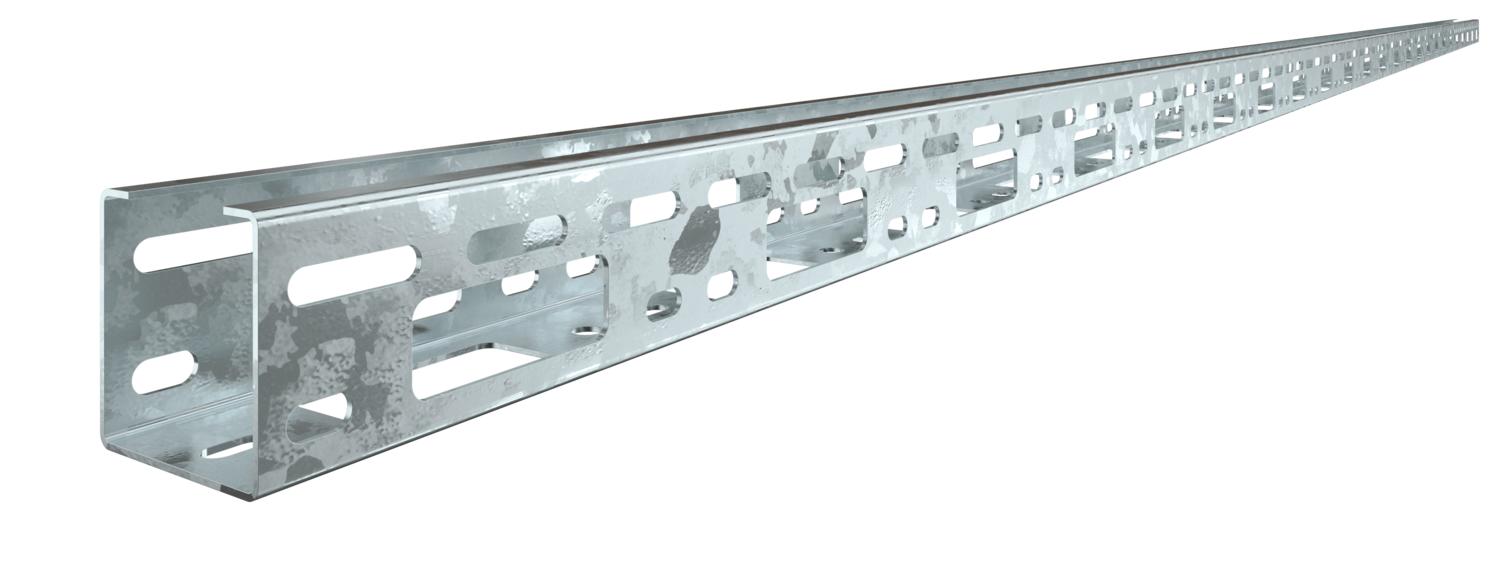

AZ-minikanal 50 vfz
Art.nr. 6075142 | EAN 4012196069019 | E-Nr. 1132301
- Produktbeskrivning
-
ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti nej Bredd 50 mm CO2-avtryck (GWP) från vagga till grind 3,9464 kg CO2e / 1 Meter Dimension 50x50x3000 Färg zink Höjd 50 mm Konsolavstånd 1,0 m 2,5 kN/m Konsolavstånd 1,5 m 2 kN/m Konsolavstånd 2,0 m 1,2 kN/m Konsolavstånd 2,5 m 0,85 kN/m Konsolavstånd 3,0 m 0,5 kN/m Längd 3000 mm Material Stål Mått 50 x 50 x 1,5 Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 2500 mm² Tvärsnitt 25 cm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta varmförzinkad Teknisk data
Load diagram, AZ small duct
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv- och vinkelskarv 50 vfz
VF AZK FT 1132318 6066550 25 Styck
Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck
Lock med vridregel (DD)
AZDMD 50 DD 1132338 6080154 3 m Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Upphängningsbygel 50 FT
AHB 50 D4 FT 1132322 6066505 50 Styck - Ladda ner
-
Datablad AZK 050 FT / 6075142 , 0.30MB , pdfEU-försäkran om överensstämmelse AZK 050 FT / 6075142 , 0.12MB , pdfUK Förklaring av överensstämmelse AZK 050 FT / 6075142 , 0.09MB , pdfREACH försäkran om överensstämmelse AZK 050 FT / 6075142 , 0.12MB , pdfRoHS försäkran om överensstämmelse AZK 050 FT / 6075142 , 0.12MB , pdfMiljöproduktdeklaration (EPD) AZK 050 FT / 6075142 , 1.48MB , pdfGodkännande UL-certifikat AZ-minikanal , 0.26MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Montageanvisning modulsystem , 0.05MB , pdf
