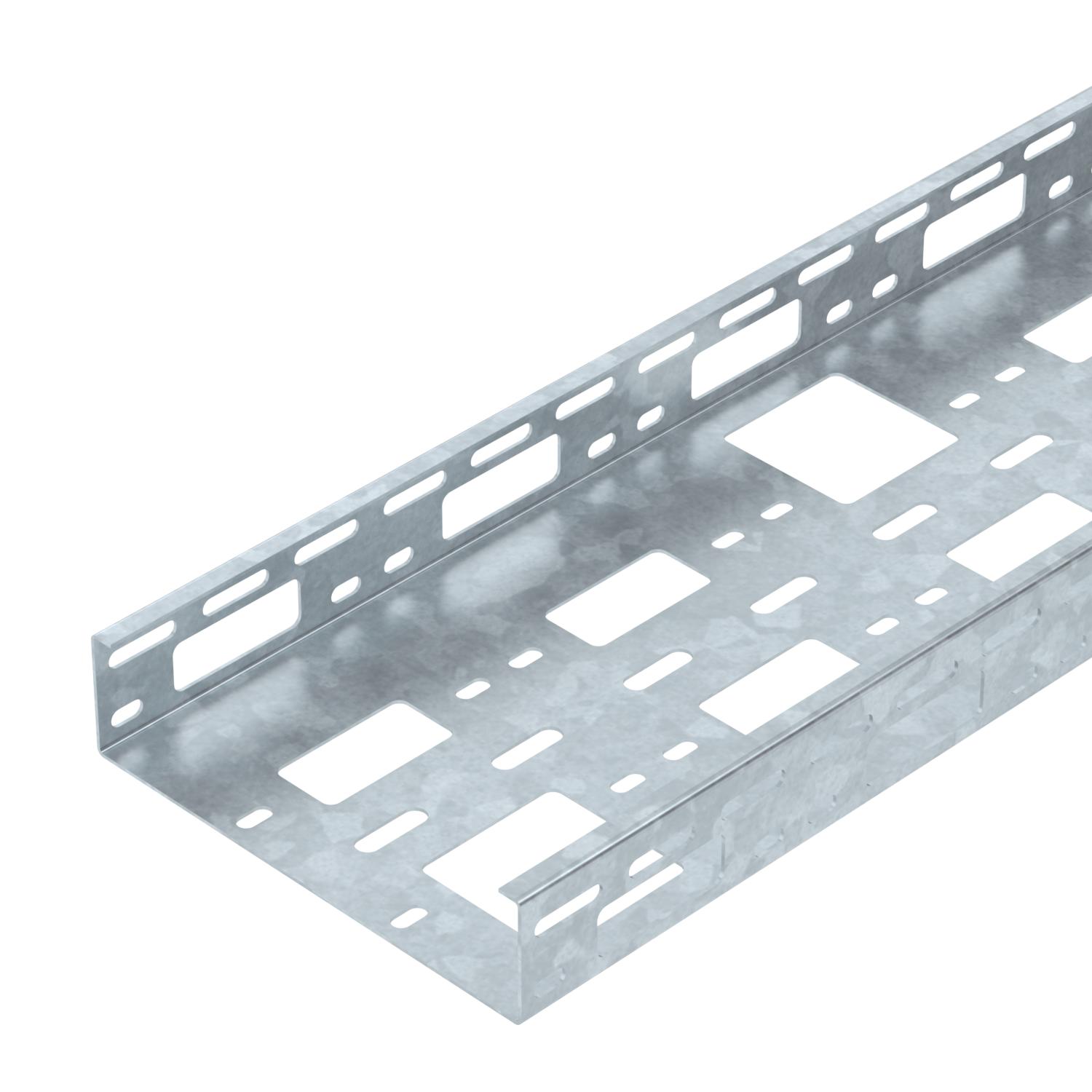

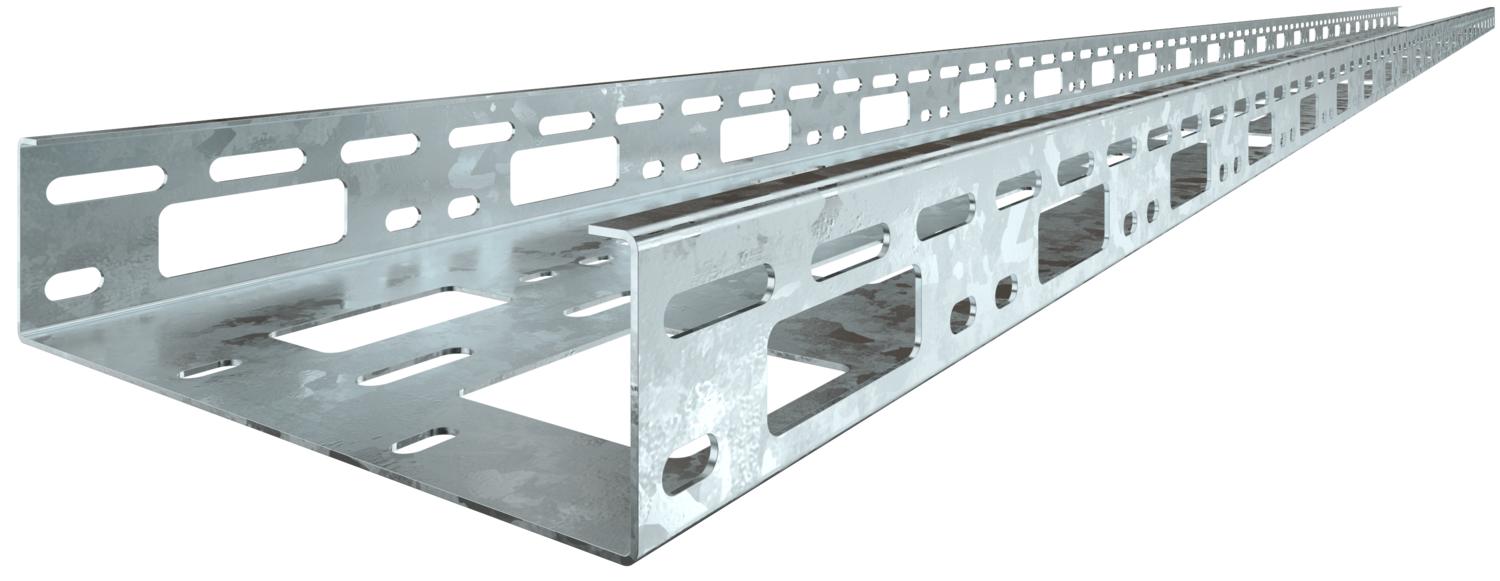

AZ-minikanal system 200 FT
Art.nr. 6075350 | EAN 4012195811190 | E-Nr. 1132310
- Produktbeskrivning
-
ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

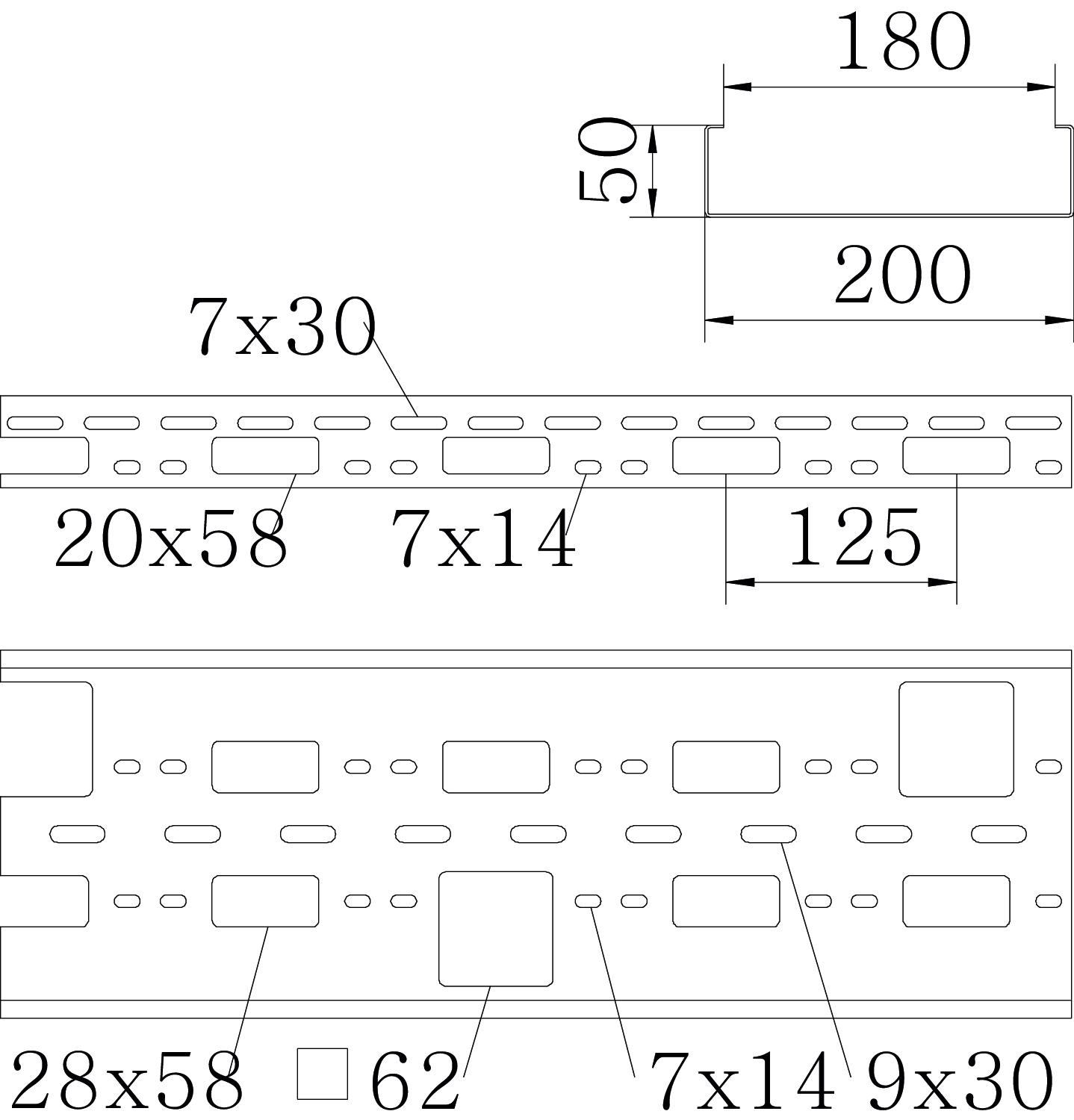

Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO₂-avtryck (GWP) från vagga till grind 7,9106 kg CO₂e / 1 Meter Dimension 50x200x3000 Färg zink Höjd 50 mm Konsolavstånd 1,0 m 2,5 kN/m Konsolavstånd 1,5 m 1,9 kN/m Konsolavstånd 2,0 m 1,3 kN/m Konsolavstånd 2,5 m 0,8 kN/m Konsolavstånd 3,0 m 0,3 kN/m Längd 3000 mm Material Stål Mått 50x200x1,5 Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 10000 mm² Tvärsnitt 100 cm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta varmförzinkad Teknisk data

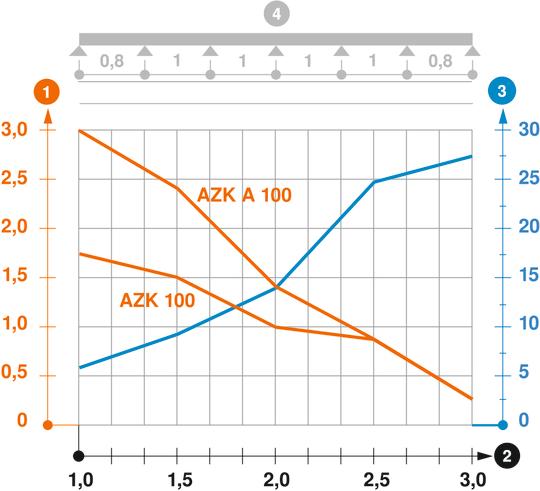

Belastningsdiagram AZ-minikanal
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

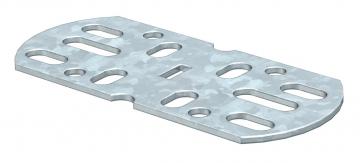

Skarv- och vinkelskarv 50 vfz
VF AZK FT 1132318 6066550 25 Styck

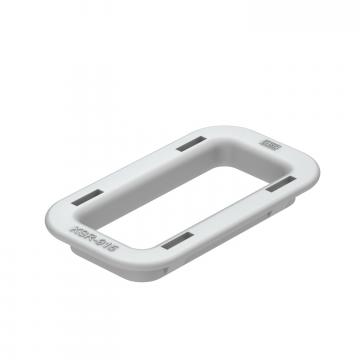

Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck

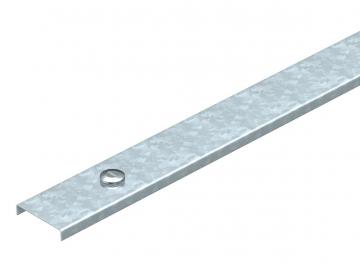

Lock med vridregel FT
AZDMD 200 FT 1132341 6080890 3 m - Ladda ner
-
