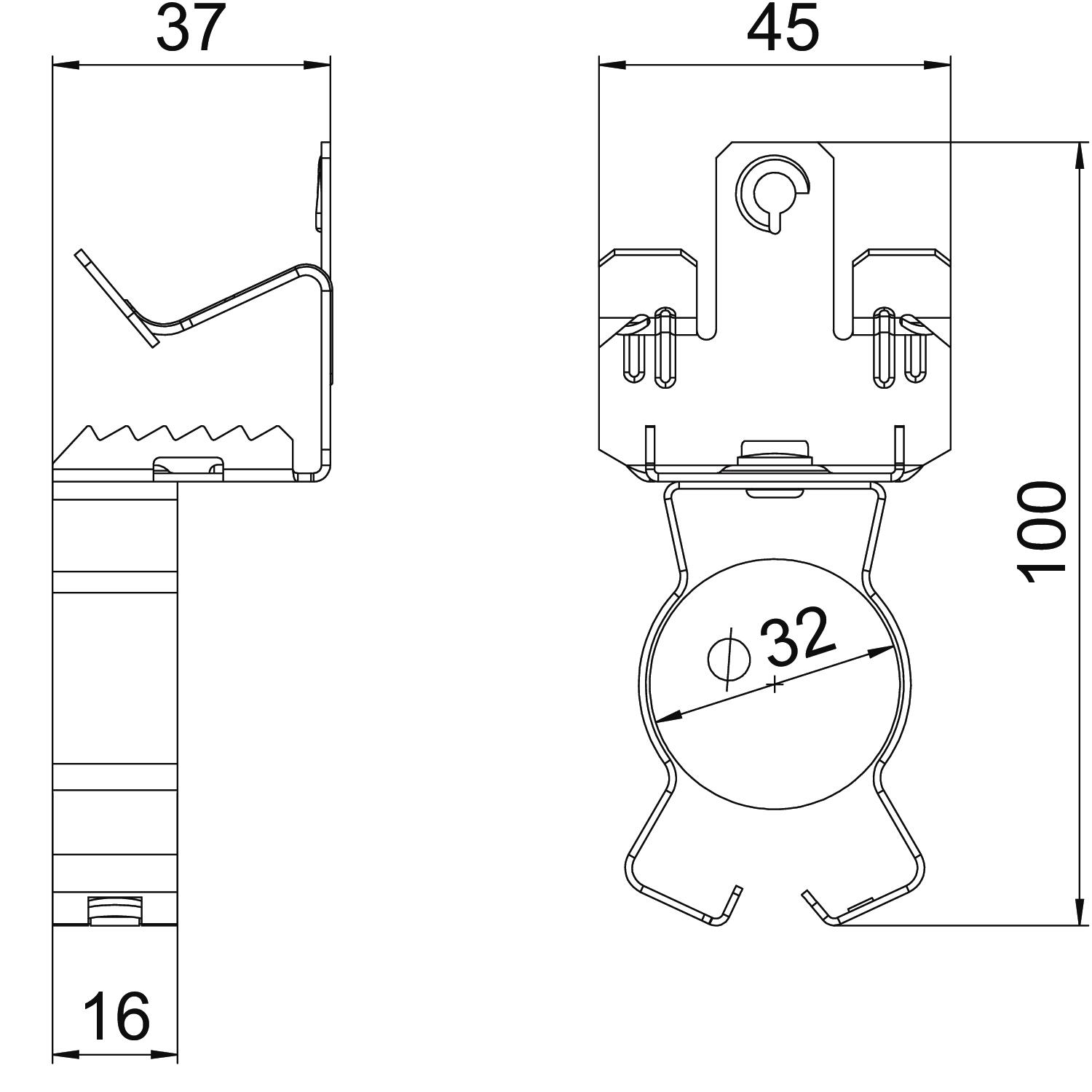

Balkklämma, med rörhållare i botten 100 | 45 | 36 | 30 | 32 | | 100 | 14 | 20
morepic-1 morepic-2

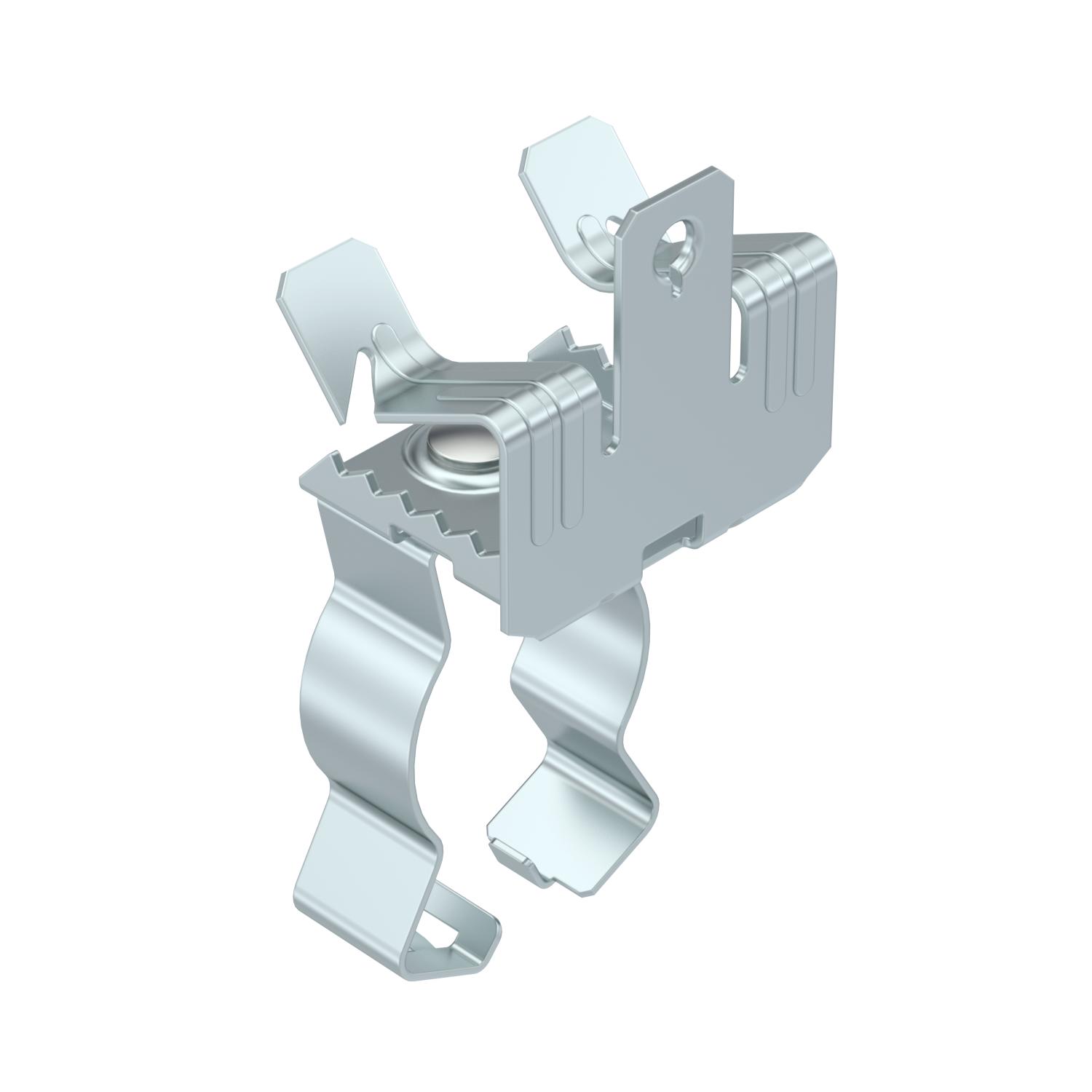

Balkklämma, med rörhållare i botten

Art.nr. 1488639 | EAN 4012197381080

45 mm
Produktbeskrivning
Produktbeskrivning
Balkklämma för montering av rör. Stängd rörhållare i botten. Fästning i stålbalkar genom hamring.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
Teknisk data

Teknisk data

Anslutningstyp/-komponent Rör/kabel
Bredd 45 mm
Brottbelastning 0,45 kN
Dimension 14-20mm
Färg zink
fastsättningstyp klämmor
Flänstjocklek F max. 20 mm
Flänstjocklek F min. 14 mm
Gångjärn justerbart nej
Gångjärnsände nej
Höjd 36 mm
Längd 100 mm
Material Stål
Mått L 100 mm
Rör-/kabel diameter min. 30 mm
Rör-/kabeldiameter max. 32 mm
Yta Zink lamell
Alla typer

Alla typer

Typ Längd Bredd Höjd Rör-/kabel diameter min. Rör-/kabeldiameter max. Mått L Flänstjocklek F min. Flänstjocklek F max. Art.nr. Mängd Minsta förpackning
SCVPC 3-7 D25 81 mm 45 mm 37 mm 20 mm 25 mm 80 mm 3 mm 7 mm 1488621
50 Styck
SCVPC 3-7 D32 90 mm 45 mm 37 mm 30 mm 32 mm 90 mm 3 mm 7 mm 1488623
50 Styck
SCVPC 3-7 D40 103 mm 45 mm 37 mm 36 mm 40 mm 100 mm 3 mm 7 mm 1488625
50 Styck
SCVPC 7-13 D25 89 mm 45 mm 37 mm 20 mm 25 mm 87 mm 7 mm 13 mm 1488629
50 Styck
SCVPC 7-13 D32 97 mm 45 mm 37 mm 30 mm 32 mm 97 mm 7 mm 13 mm 1488631
50 Styck
SCVPC 14-20 D25 92 mm 45 mm 36 mm 20 mm 25 mm 90 mm 14 mm 20 mm 1488637
50 Styck
SCVPC 14-20 D32 100 mm 45 mm 36 mm 30 mm 32 mm 100 mm 14 mm 20 mm 1488639
50 Styck
SCVPC 14-20 D40 113 mm 45 mm 36 mm 36 mm 40 mm 110 mm 14 mm 20 mm 1488641
50 Styck
