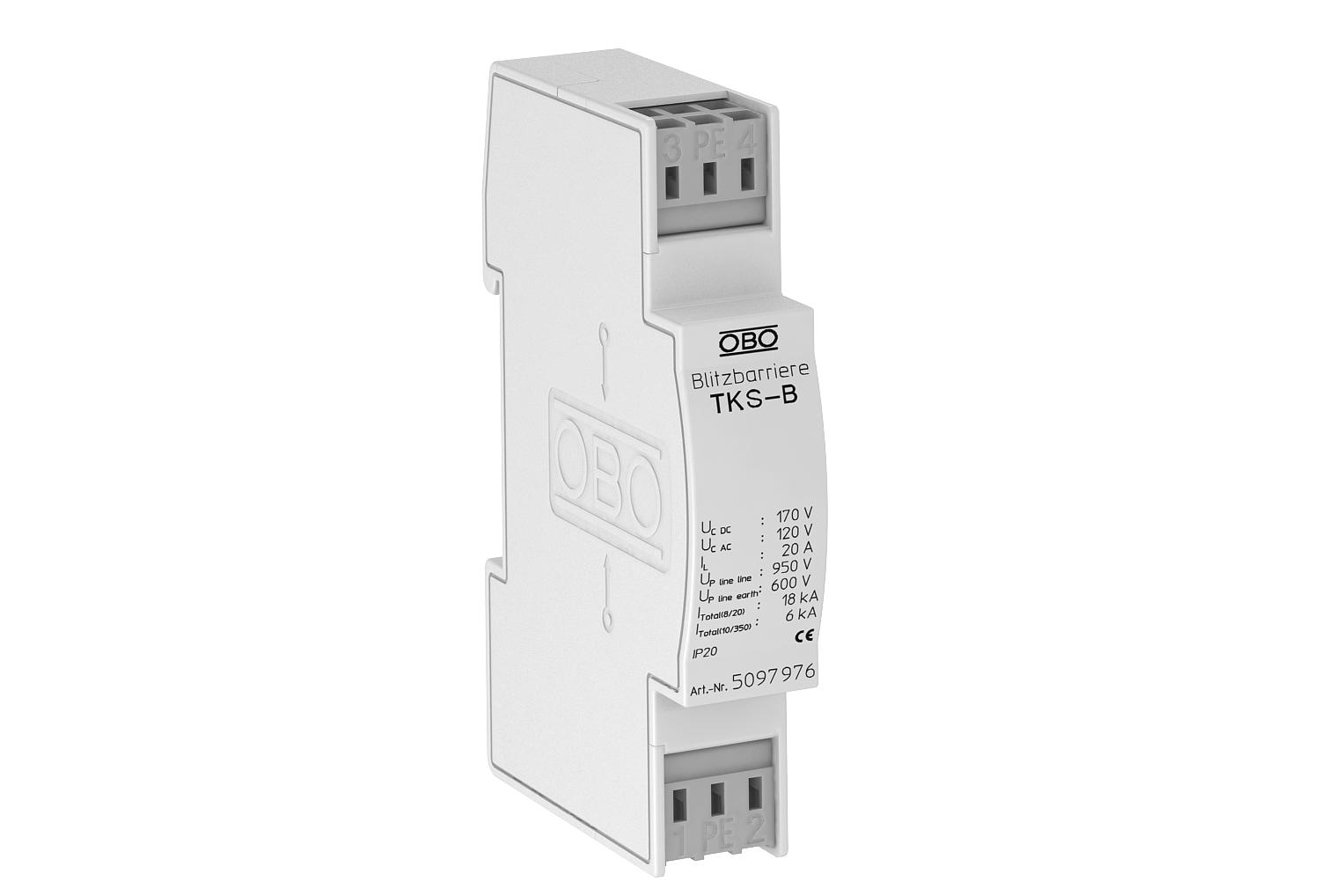

Basskydd för tvåtrådssystem med HF-användning 120 V

Art.nr. 5097976 | EAN 4012195578277 | E-Nr. 5271011

Art.nr. / Typ	5097976 / TKS-B

Antal poler	2

Max. kontinuerlig spänning AC	120 V

Max. kontinuerlig spänning DC	170 V

Inkopplingssystem	Klämma

Produktbeskrivning

Produktbeskrivning

TKS-B: skydd som används inom mät-, styr- och regleringsteknik samt telekommunikationssystem

• basskydd för åskskyddspotentialutjämning
• hög impulsavledningsförmåga 6 kA (10/350)
• med monteringsvänliga, skruvlösa anslutningsklämmor

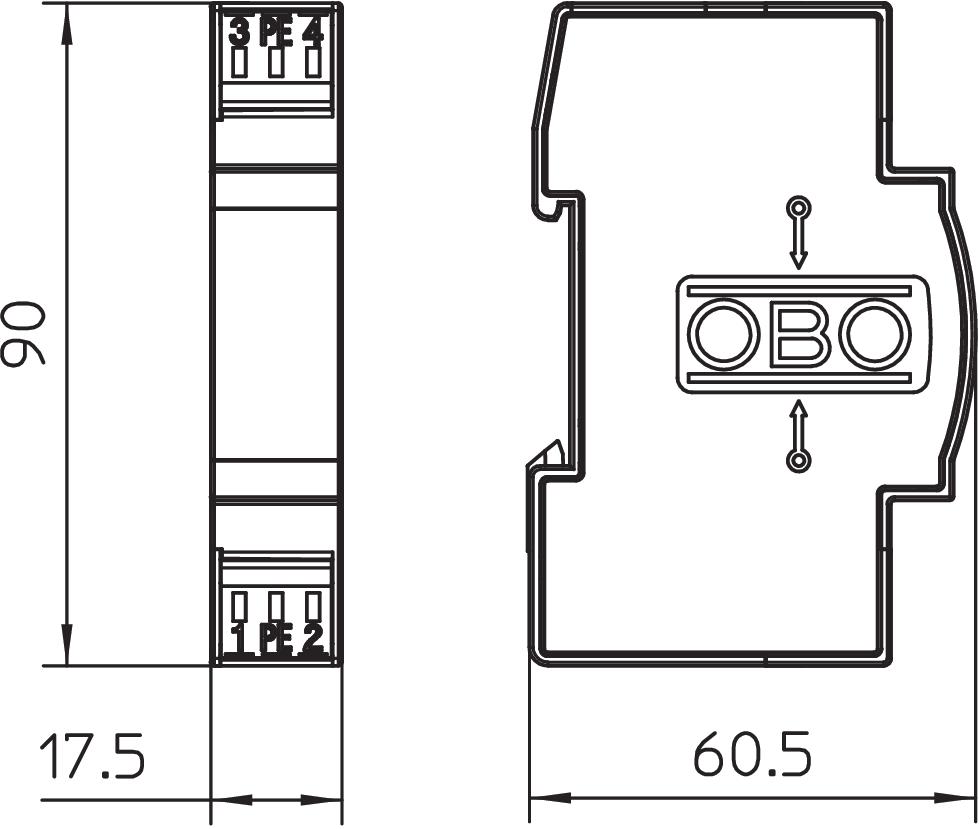

• med platssparande rastermått på 17,5 mm

Användning: Universell användning på 35-mm profilskena i alla normkapslingar som förekommer i handeln.

Teknisk data

Teknisk data

Anslutningstvärsnitt flertrådigt max.	2,5 mm²
Anslutningstvärsnitt flertrådigt min.	0,14 mm²
Anslutningstvärsnitt flexibelt max.	2,5 mm²
Anslutningstvärsnitt flexibelt min.	0,14 mm²
Anslutningstvärsnitt styv max.	2,5 mm²
Anslutningstvärsnitt styv min.	0,14 mm²
Antal poler	2
Delningsenhet TE (17,5 mm)	1
Dimension	120V AC
Gränsfrekvens	250 MHz
Infogningsdämpning (insertion loss)	3 dB @ 250 MHz dB
Inkopplingssystem	Klämma
Isolationsmotstånd	>1 GΩ
Jordning via:	Anslutningskabel
Kapacitans (ledare-jord)	<10 pF
Kapacitans (ledare-ledare)	<10 pF
Kapslingsklasser	IP20

Kategorie	Typ 1+2 / D1+C2
LPZ	0→2
Max. kontinuerlig spänning AC	120 V
Max. kontinuerlig spänning DC	170 V
Nominell belastningsström AC	14 A
Nominell belastningsström DC	20 A
Skärm anslutning	nej
Spänningsskyddsnivå ledare–jord	<600 V
Spänningsskyddsnivå ledare–ledare	<950 V
SPD enligt IEC 61643-21	Klass I+II / D1+C2
Stötströmsstyrka ledare-ledare	C2: 18 kV / 9 kA
Stötströmsstyrka ledare-ledare	C2: 18 kV / 9 kA
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 6 kA
Total avledningsstötström (8/20)	18 kA
