Böj med variabel vinkel 110 FS

Art.nr. 6037310 | EAN 4012197341169

Stål
sendzimirförzinkad
zink
Produktbeskrivning
Produktbeskrivning

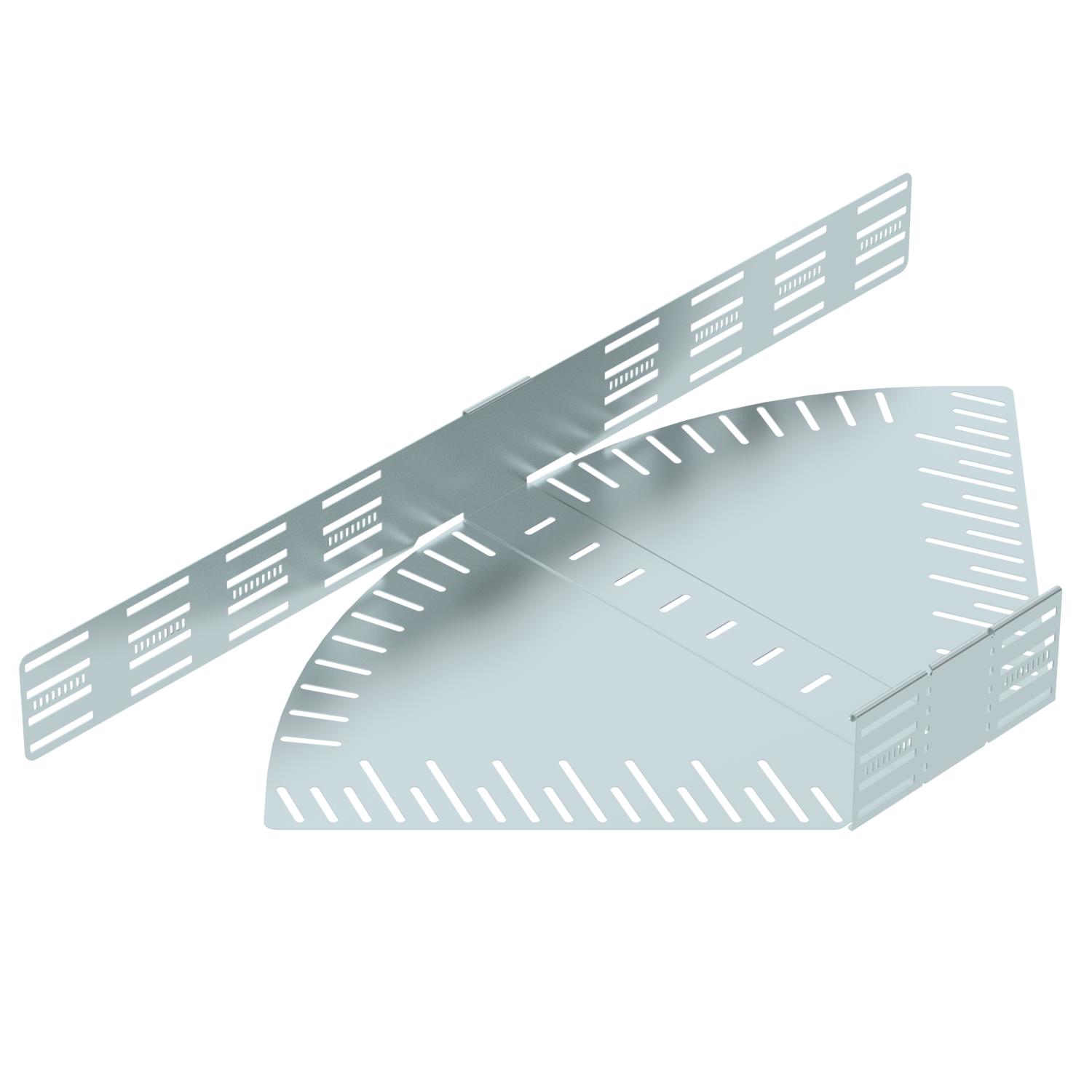

Böj med variabel vinkel för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 110 mm som snäpps eller skruvas fast. Variabel vinkel 0–90°. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Böj (vinkel) inställningsbar
Brandsäker installation / funktionsgaranti nej
Bredd 500 mm
CO2-avtryck (GWP) från vagga till grind 15,0159 kg CO2e / 1 Styck
Dimension 110x500
Färg zink
Gaveltjocklek 1,25 mm
Höjd 110 mm
Material Stål
Materialtjocklek, bottenplåt 1,25 mm

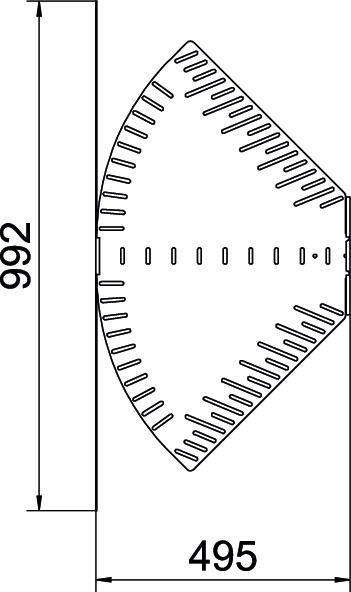

Mått B 500 mm
Mått L 992 mm
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 1,25 mm
Rekommenderat antal skruvar 24 St.
Riktningsändring horisontell
Rostfritt stål, betat nej
Sidohålning ja
Temperaturanvändningsområde max. 120 °C
Temperaturanvändningsområde min. -20 °C
Typ av förbindelse för kabelhållarsystem skruvad/pressad
Utförande förbindning integrerad förbindning
Utförande med brett spann nej
Utformning Länkböj_komplett
Yta sendzimirförzinkad
Alla typer

Alla typer

Typ Bredd Material Yta Färg Art.nr. Mängd Minsta förpackning
RB W 110 FS 100 mm Stål sendzimirförzinkad zink 6037300
1 Styck
RB W 115 FS 150 mm Stål sendzimirförzinkad zink 6037302
1 Styck
RB W 120 FS 200 mm Stål sendzimirförzinkad zink 6037304
1 Styck
RB W 130 FS 300 mm Stål sendzimirförzinkad zink 6037306
1 Styck
RB W 140 FS 400 mm Stål sendzimirförzinkad zink 6037308
1 Styck
RB W 150 FS 500 mm Stål sendzimirförzinkad zink 6037310
1 Styck
RB W 160 FS 600 mm Stål sendzimirförzinkad zink 6037312
1 Styck
Tillbehör

Systemtillbehör

Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj med variabel vinkel FS Lock för böj med variabel vinkel FS RBD W 500 FS 6037510
1 Styck

Monteringstillbehör

Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2 Dubbelklämma formdelsmontering A2 DOP A2 6035998
10 Styck
