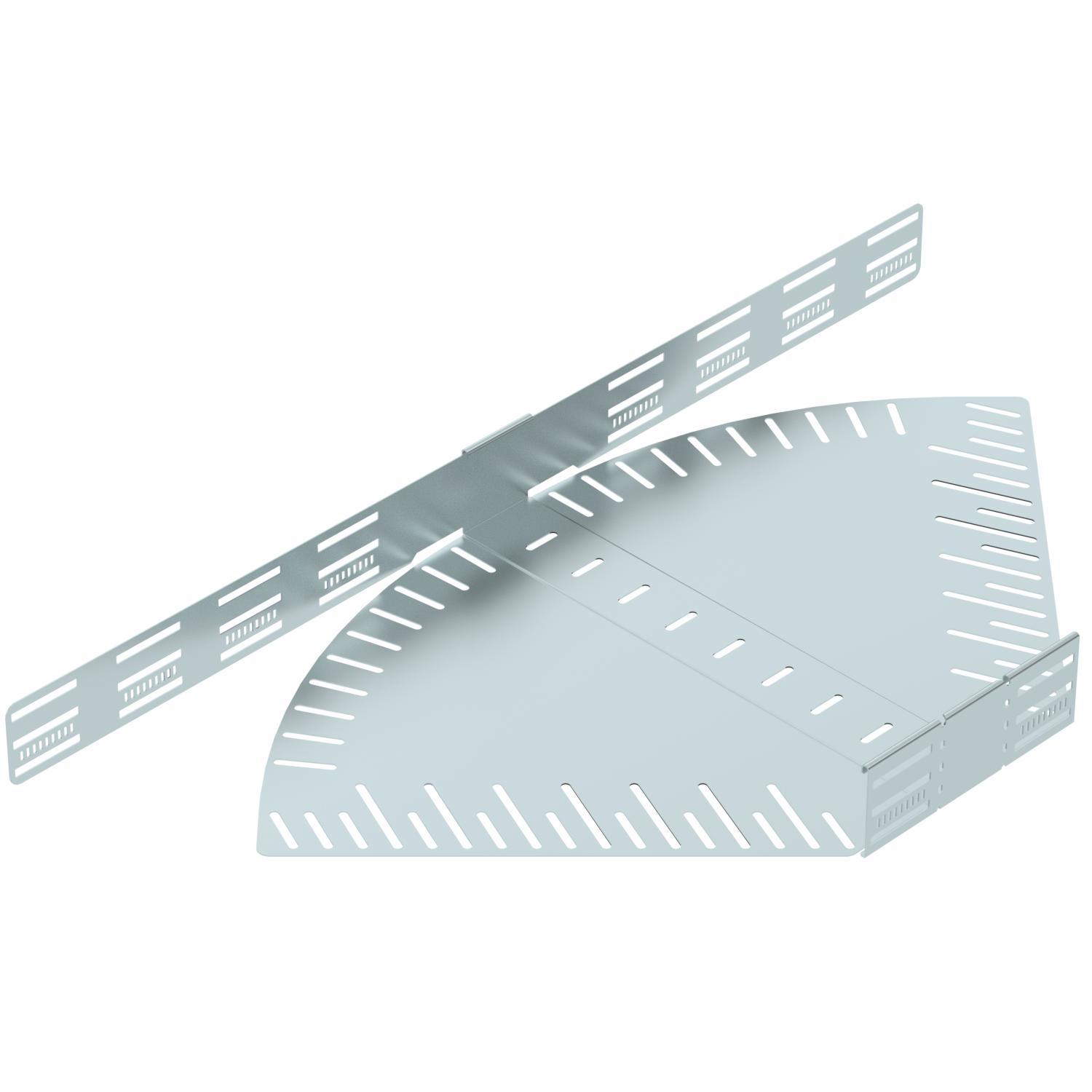

Böj med variabel vinkel 85 FS

Art.nr. 6037208 | EAN 4012197340957

Stål
sendzimirförzinkad
zink
Produktbeskrivning
Produktbeskrivning
Böj med variabel vinkel för framställning av en horisontell avgrening, formdel för kabelrännor med sidhöjd 85 mm som snäpps eller skruvas fast. Variabel vinkel 0–90°. Skruvfri montering med dubbelklämmor eller skruvförband med skruvar med platt huvud FRS och kombimuttrar M6. Kan användas inomhus. Fästmaterial måste beställas separat.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Böj (vinkel) inställningsbar
Brandsäker installation / funktionsgaranti nej
Bredd 500 mm
CO2-avtryck (GWP) från vagga till grind 14,8357 kg CO2e / 1 Styck
Dimension 85x500
Färg zink
Gaveltjocklek 1,25 mm
Höjd 85 mm
Material Stål
Materialtjocklek, bottenplåt 1,25 mm

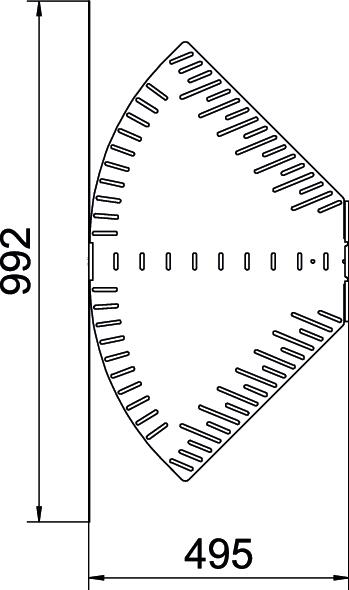

Mått B 500 mm
Mått L 992 mm
Mått R 50 mm
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 1,25 mm
Rekommenderat antal skruvar 20 St.
Riktningsändring horisontell
Rostfritt stål, betat nej
Sidohålning ja
Temperaturanvändningsområde max. 120 °C
Temperaturanvändningsområde min. -20 °C
Typ av förbindelse för kabelhållarsystem skruvad/pressad
Utförande förbindning integrerad förbindning
Utförande med brett spann nej
Utformning Länkböj_komplett
Yta sendzimirförzinkad
Alla typer

Alla typer

Typ Bredd Material Yta Färg Art.nr. Mängd Minsta förpackning
RB W 810 FS 100 mm Stål sendzimirförzinkad zink 6037200
1 Styck
RB W 820 FS 200 mm Stål sendzimirförzinkad zink 6037202
1 Styck
RB W 830 FS 300 mm Stål sendzimirförzinkad zink 6037204
1 Styck
RB W 840 FS 400 mm Stål sendzimirförzinkad zink 6037206
1 Styck
RB W 850 FS 500 mm Stål sendzimirförzinkad zink 6037208
1 Styck
RB W 860 FS 600 mm Stål sendzimirförzinkad zink 6037210
1 Styck
Tillbehör

Systemtillbehör

Produkter Typ Art.nr. Mängd Minsta förpackning
Lock för böj med variabel vinkel FS Lock för böj med variabel vinkel FS RBD W 500 FS 6037510
1 Styck

Monteringstillbehör

Produkter Typ Art.nr. Mängd Minsta förpackning
Dubbelklämma formdelsmontering A2 Dubbelklämma formdelsmontering A2 DOP A2 6035998
10 Styck
Ladda ner

Ladda ner

EU-försäkran om överensstämmelse RB W 850 FS / 6037208 , 0.12MB , pdf
Ladda ner
UK Förklaring av överensstämmelse RB W 850 FS / 6037208 , 0.09MB , pdf
REACH försäkran om överensstämmelse RB W 850 FS / 6037208 , 0.12MB , pdf
RoHS försäkran om överensstämmelse RB W 850 FS / 6037208 , 0.13MB , pdf

Ladda ner
Ladda ner

RB W 850 FS / 6037208
