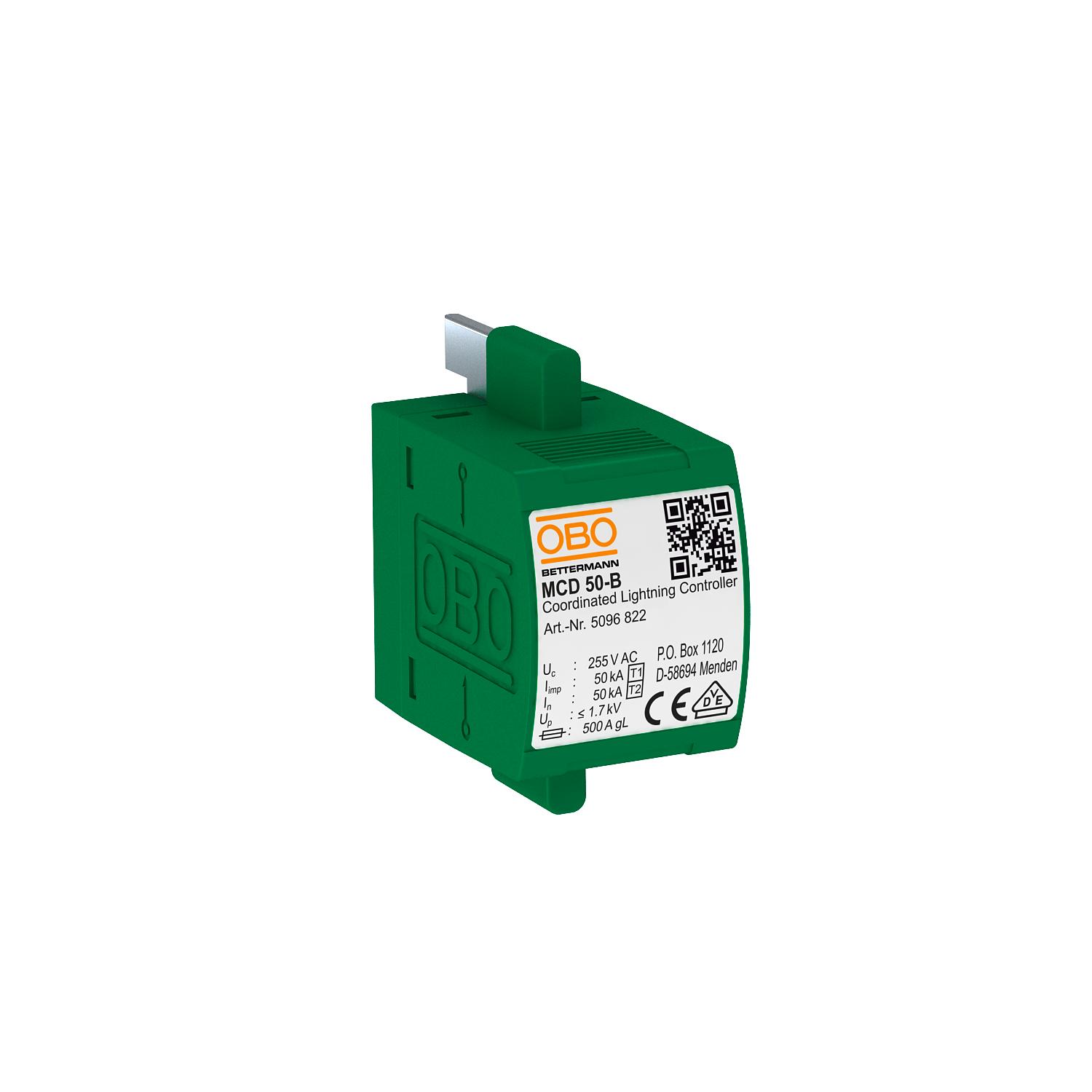

CoordinatedLightningController, överdel 1 | 255 | IP20

CoordinatedLightningController, överdel

Art.nr. 5096822 | EAN 4012195544517 | E-Nr. 5271038

Art.nr. / Typ	5096822 / MCD 50-B 0

Polutförande	1

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiavledare typ 1+2

• Avledningsförmåga 50 kA (10/350)
• Skyddsnivå < 1,7 kV
• Nätföljeströmssläckning 10 kA
• Kapslat och hermetiskt tillslutet gnistgap

Användning: Industriella installationer och byggnader med yttre åskskydd för klass I till IV.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	50 kA
Blixtstötström (10/350 µs)	50 kA
Blixtstötström (10/350) [totalt]	50 kA

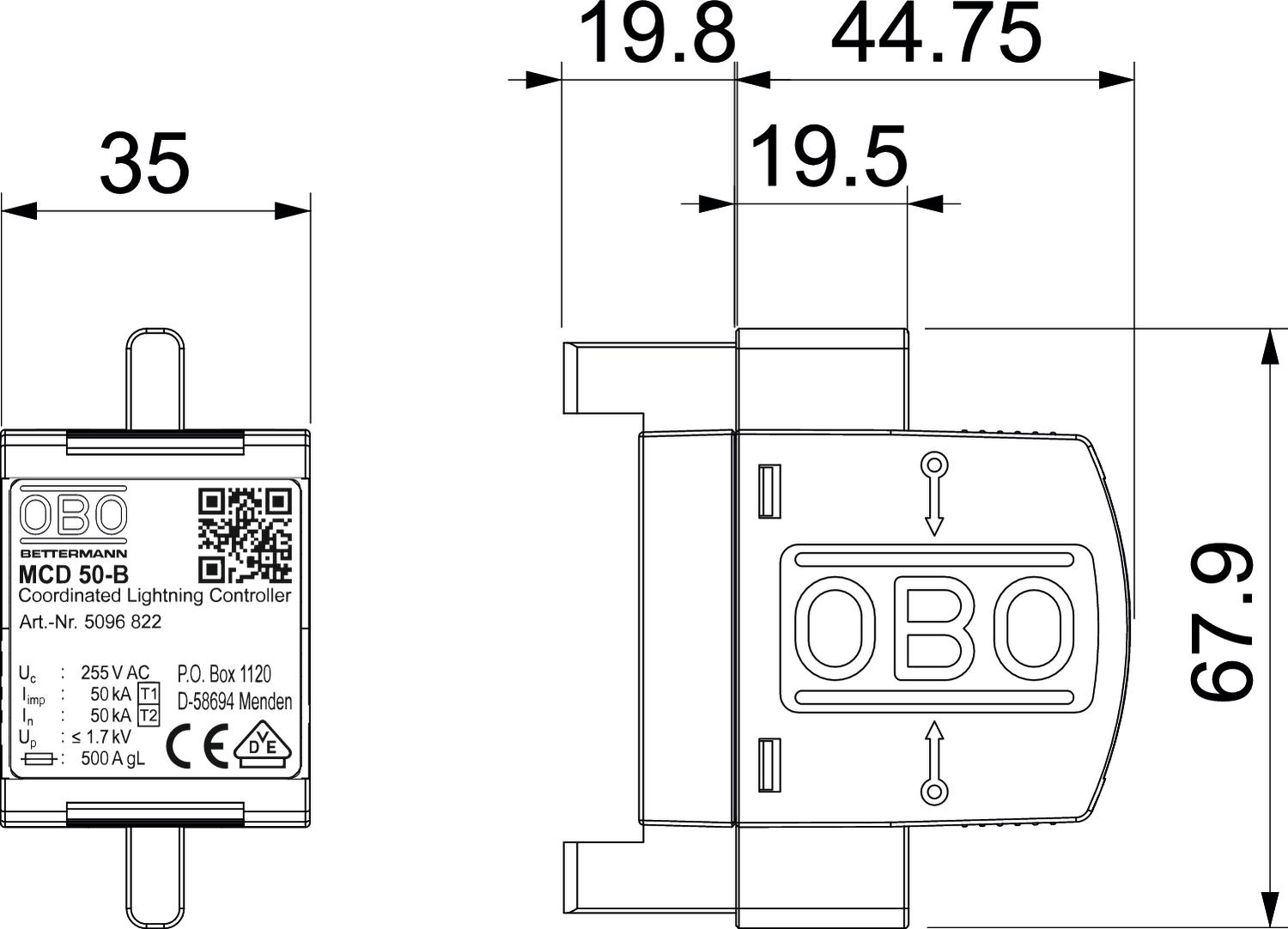

Bredd	35 mm
Dimension	255V
Driftstemperatur max.	85 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Godkännande	VDE
Höjd	69 mm
Kapslingsklasser	IP20
Kortslutningssäkerhet	10 kA
Kortslutningssäkerhet vid max. försäkring på nätsidan	10 kA
Längd	100 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	50 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	10 mm²
LPZ	0→2
Märkspänning AC (50/60 Hz)	230 V
Max. försäkring på nätsidan	500
Max. kontinuerlig spänning (L-N)	255 V
Max. kontinuerlig spänning AC	255 V
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	500 A
Monteringstyp	av basenhet

Nättyp	övriga
Nätverkskonfiguration DC	nej
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	50 kA
Nominell avledningsstötström (8/20 µs) [L-N]	50 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
OBO nominell belastningsström (ingång/utgång)	125 A
Polantal	1
Polutförande	1
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Reaktionstid	<100 ns
Signalering på enheten	inga
Spänningsskyddsnivå [L-N]	≤1,7
SPD enligt SS-EN 61643-1	klass I+II
Utblåsande	nej
Utförande	1-polig överdel; 255V
