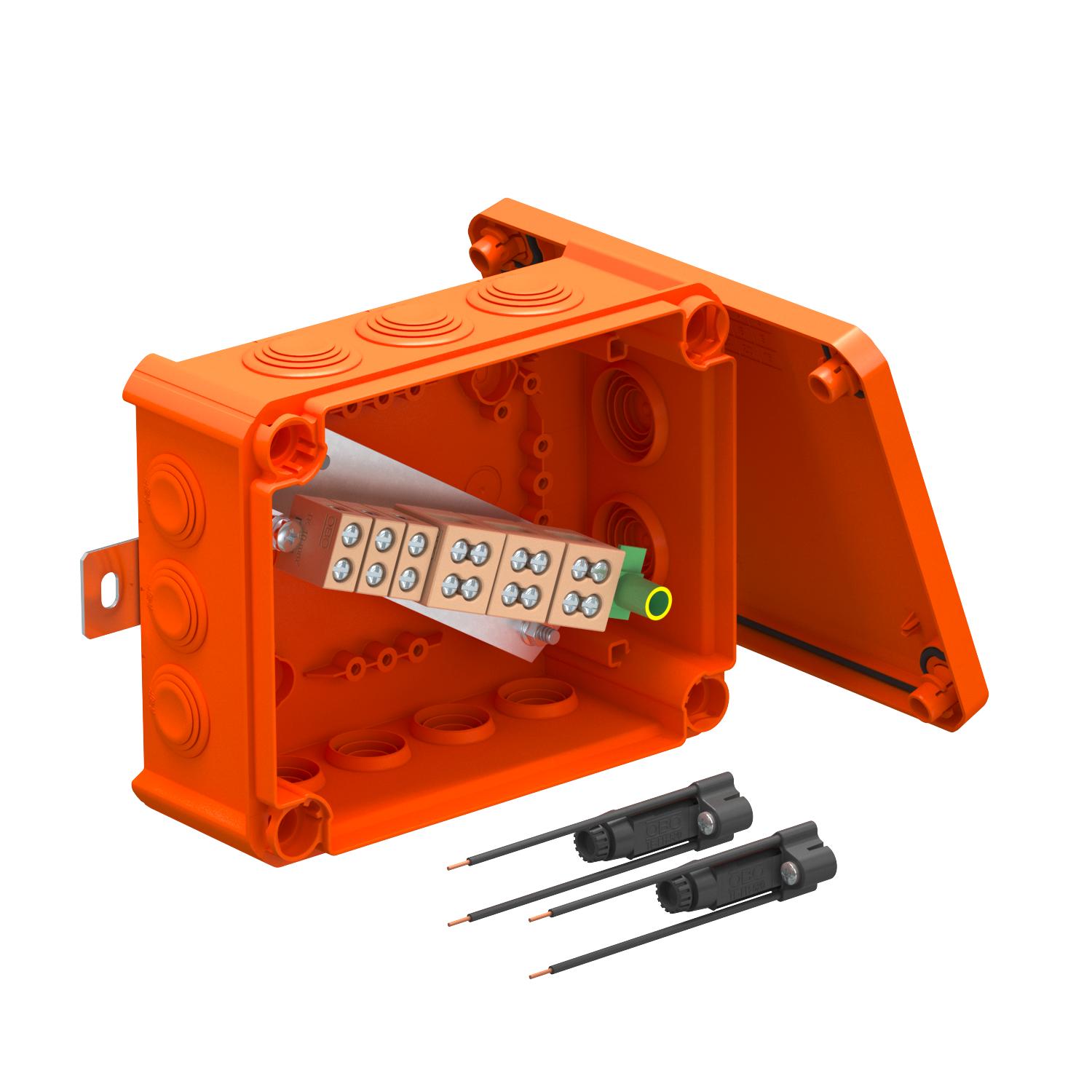

FireBox T160 med instickstätningar, 2 säkringshållare
Art.nr. 7205760 | EAN 4012196812400 | E-Nr. 1439031
- Produktbeskrivning
-
ProduktbeskrivningAnslutningsdosor med två säkringshållare och mjuka instickstätningar. Gott om kabeldragningsutrymme med diagonalt placerad anslutningsenhet med helt förmonterade keramikklämmor som tål hög temperatur. Grön-gul skyddsledarklämma. Fäst i lättåtkomliga yttre fästöron Godkänd för brandsäker elinstallation / elektrisk funktionsgaranti enligt DIN 4102 Part 12. Klasserna E30, E60 och E90. Keramiska plintar har testats enligt DIN EN 60998-2-1:2004.
Inklusive 2 x skruvexpander MMSplus P 6x35.
-
- Teknisk data
-
Teknisk data
Antal införningar 12 Antal klämmor 7 Bestyckning Klämma Brandsäker installation / funktionsgaranti E 90 Bredd 150 mm CO2-avtryck (GWP) från vagga till grind 2,4866 kg CO2e / 1 Styck Dimension 190x150x77 Dubbelplint 3 Enkelklämma 3 Explosionssäkert utförande nej Färg orange; RAL 2003 För Ex-zon utan För Ex-zon damm utan För Ex-zon gas utan Form rektangulär Halogenfri ja Höjd 77 mm införning bakifrån nej Införningar 7 x M25
5 x M32

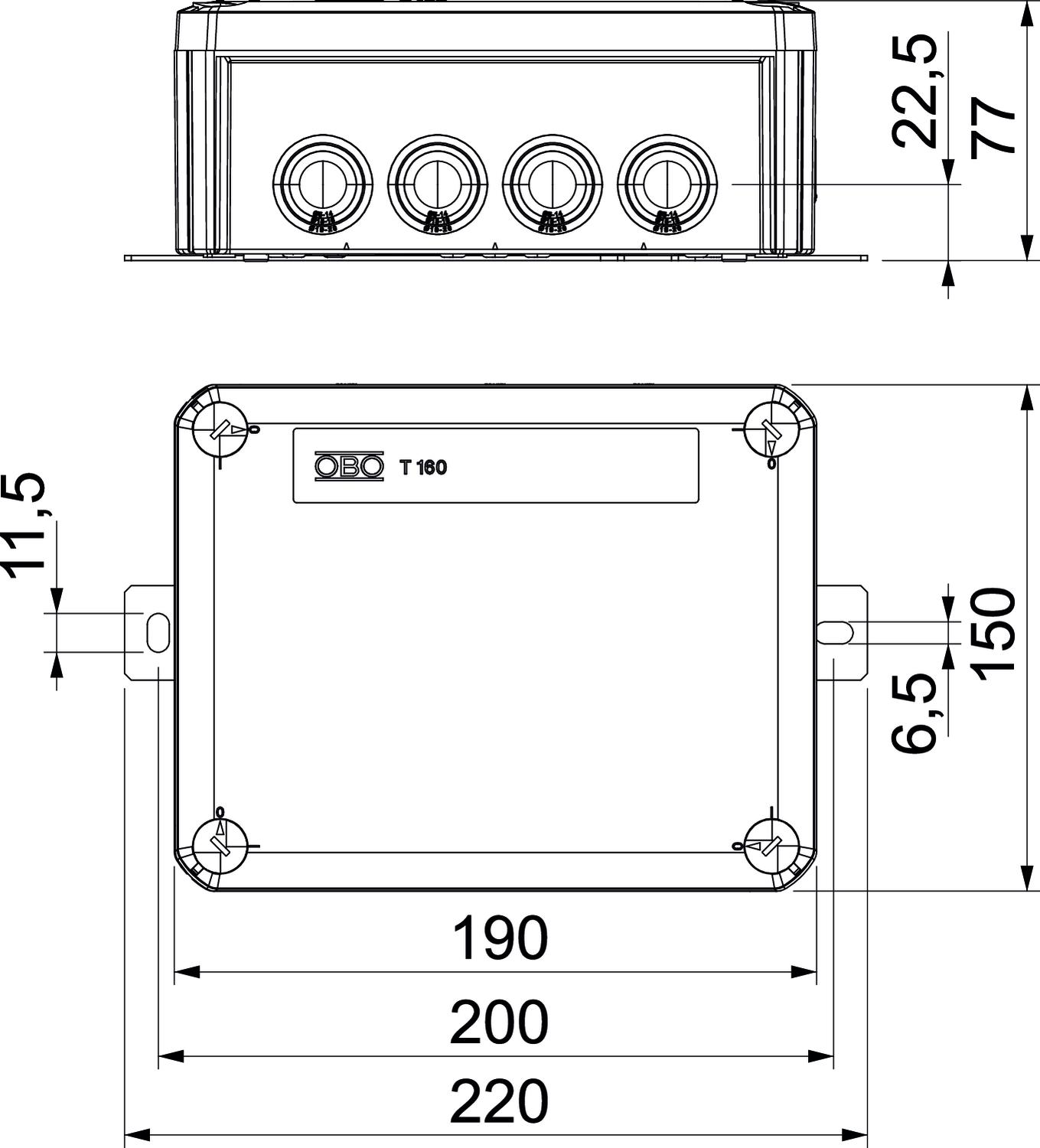

Inre dimension 176x135x67 mm Isolationsspänning Ui 690 V Kapslingsklasser IP66 Längd 190 mm Lock ej transparent Lockfästen skruvad Material Polypropen Mått B 150 mm Mått H 77 mm Mått L 190 mm Mått L1 200 mm Mått L2 220 mm Med avskärmning nej Med lock ja Nominell spänning 660 V Nominellt tvärsnitt min. 10 mm² Plomberbar nej Skyddsledarplint 1 Slagtålig nej Stapelbar nej Transparent lock nej Typ av dosgenomföring Membran utskärbar Väderbeständig nej - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Säkringshållare för Firebox T-serien
TE-FH 520 1437854 7205570 1 Styck
Keramikklämma, enkel
TK 10 1439052 7205704 5 Styck
Keramisk plint dubbel
TK 10-2 1439055 7205705 5 Styck
Instickstätning för FireBox T-serien
EDK 25 OR 1457912 7205675 10 Styck
Instickstätning för FireBox T-serien
EDK 32 OR 1457913 7205677 10 Styck Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Dosplåt/monteringsplåt för FireBox T-serien, framsida
MP-T6-F 1439042 7205790 1 Styck
Dosplåt/monteringsplåt för FireBox T-serien, baksida
MP-T6-B 1439043 7205792 1 Styck - Ladda ner
-
