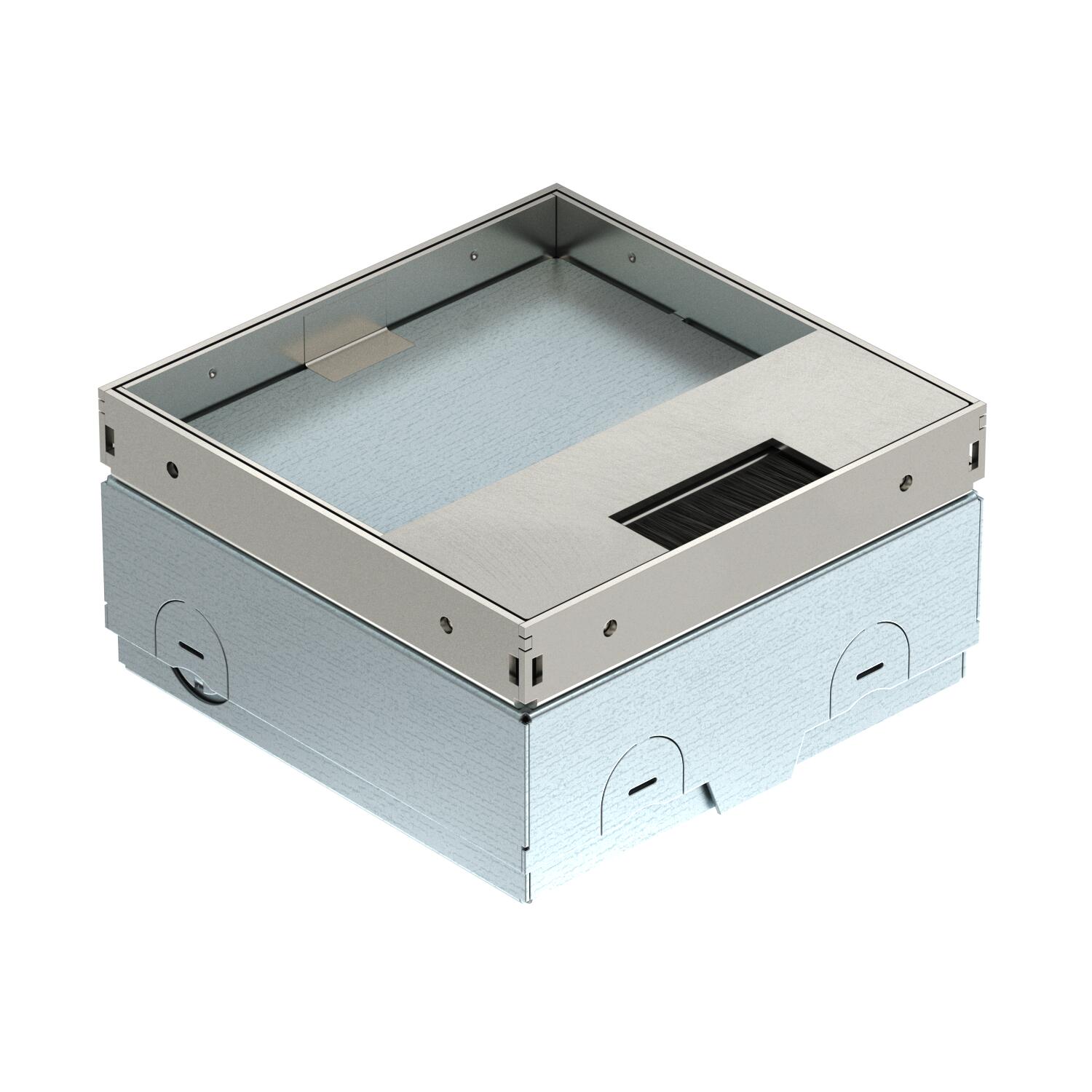

Floor socket UDHOME-ONE, with brush outlet, with floor covering recess, unequipped, stainless steel
Art.nr. 7368357 | EAN 4012197366896
- Produktbeskrivning
-

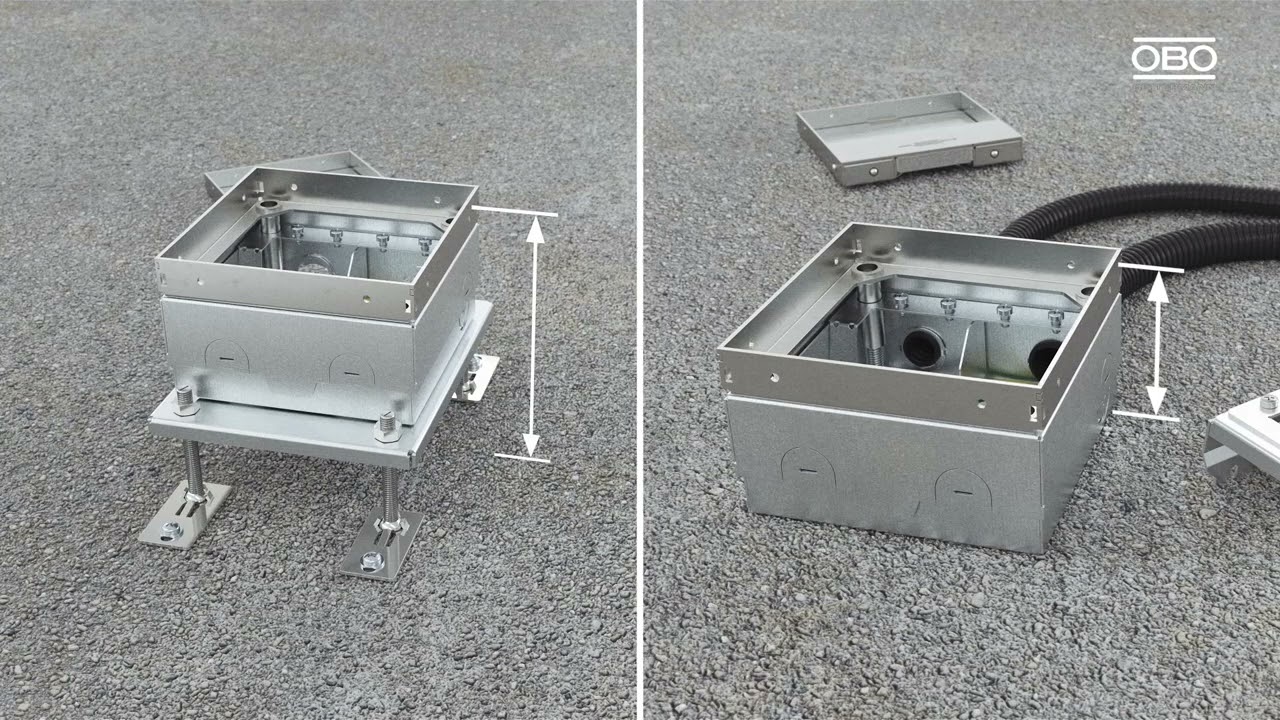

ProduktbeskrivningSquare floor socket for use in dry-cleaned system and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to the upper edge of the floor covering with 4 height-adjustment supports. The minimum installation depth is 75 mm, the height-adjustment range is +30 mm. Frame and stainless steel cover visible in the floor covering. Cover with floor covering recess and brush outlet for routing cables. The load capacity of 15 kN is only guaranteed in the unused state. Empty housing for one Modul 45® installation device and one data socket. The data technology support for the data socket is to be ordered separately. The space is closed with a blind plate when delivered.
-
- Teknisk data
-
Teknisk data

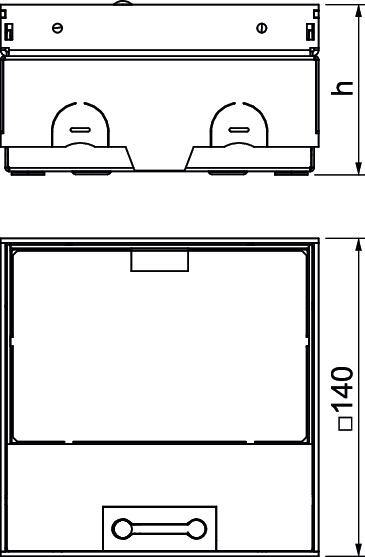

Antal inbyggningsbara enheter 2 Antal införningar 6 Användningsområde i använt skick 6.101.1 torr golvvård Användningsområde i oanvänt skick 6.101.1 torr golvvård Apparathållare för insättning av apparatinsatser nej Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal nej Avsedd för hålgolvsmontering ja Avsedd för utomhusbruk nej Avsedd för våtskötsel nej Bestyckning Tomkapsling Bredd 140 mm Bredd monteringsmått 144 mm Bredd yttermått 140 mm CO2-avtryck (GWP) från vagga till grind 11,0264 kg CO2e / 1 Styck Dimension 140x140x75 Godkännande VDE Golvhöjd max. 105 mm Golvhöjd min. 75 mm Golvunderhåll torr Höjd 75 mm Höjdjusteringsintervall max. 105 mm Höjdjusteringsintervall min. 75 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 140 mm Längd monteringsmått 144 mm Längd yttermått 140 mm Lockmodell Golvbeläggningsursparing Massagolvhöjd max. 105 mm Massagolvhöjd min. 75 mm Material Rostfritt stål 1.4301 Mått H 75 mm Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdjup 75 mm Nominell dimension för apparater 2 Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning nej Tjocklek på golvbeläggning 15 mm Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Borstlist Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 15 000 N Yta polerad - Alla typer
