G-trådstege Magic® 125 G
Art.nr. 6005541 | EAN 4012195686453 | E-Nr. 1131986
- Produktbeskrivning
-

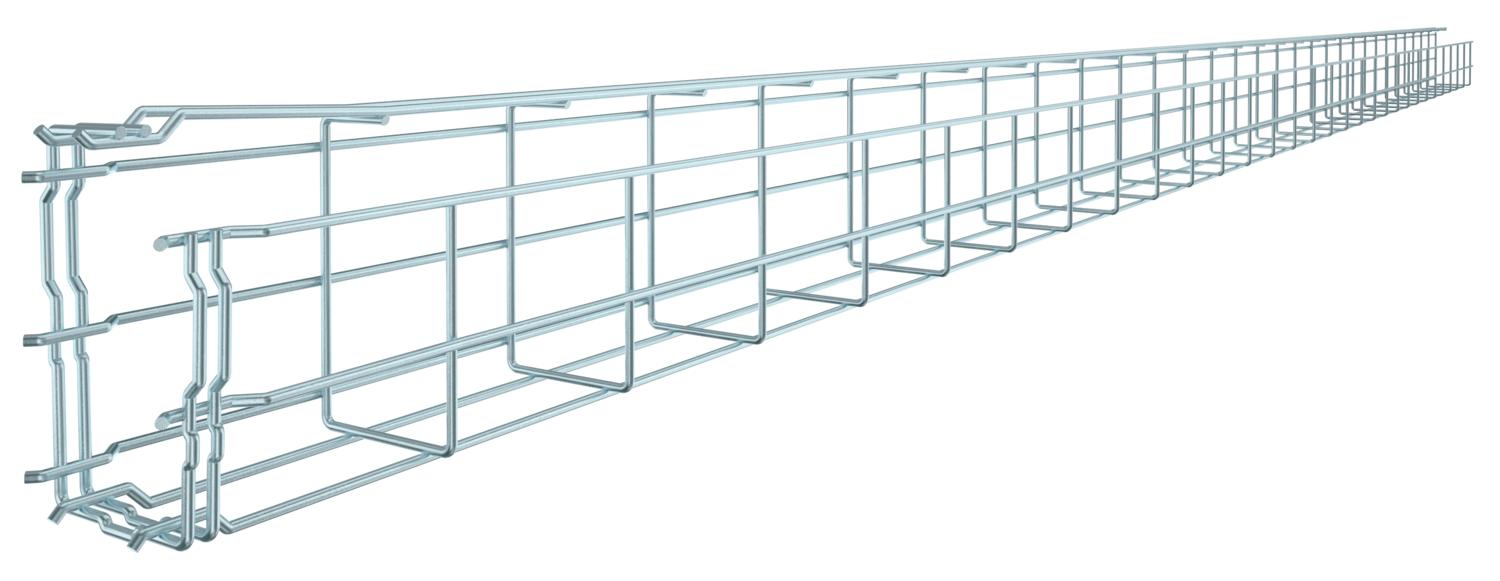

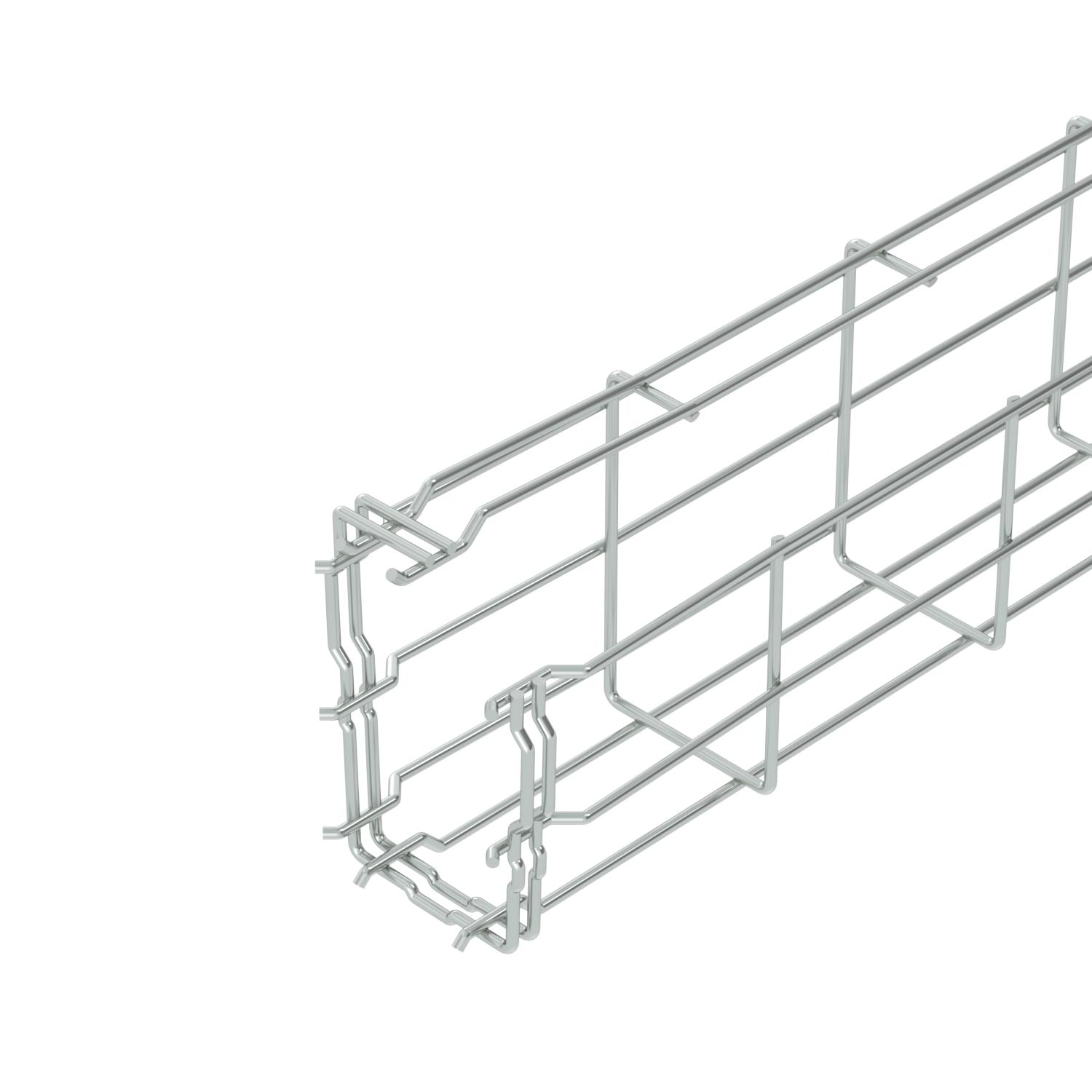

ProduktbeskrivningG-form av punktsvetsad ståltråd.
Direkt vägg- och takmontering möjlig. Belastningsuppgifter om de olika installationstyperna tillhandahålls på begäran.
Magnetisk skärmdämpning 15 dB.
-
- Teknisk data
-
Teknisk data

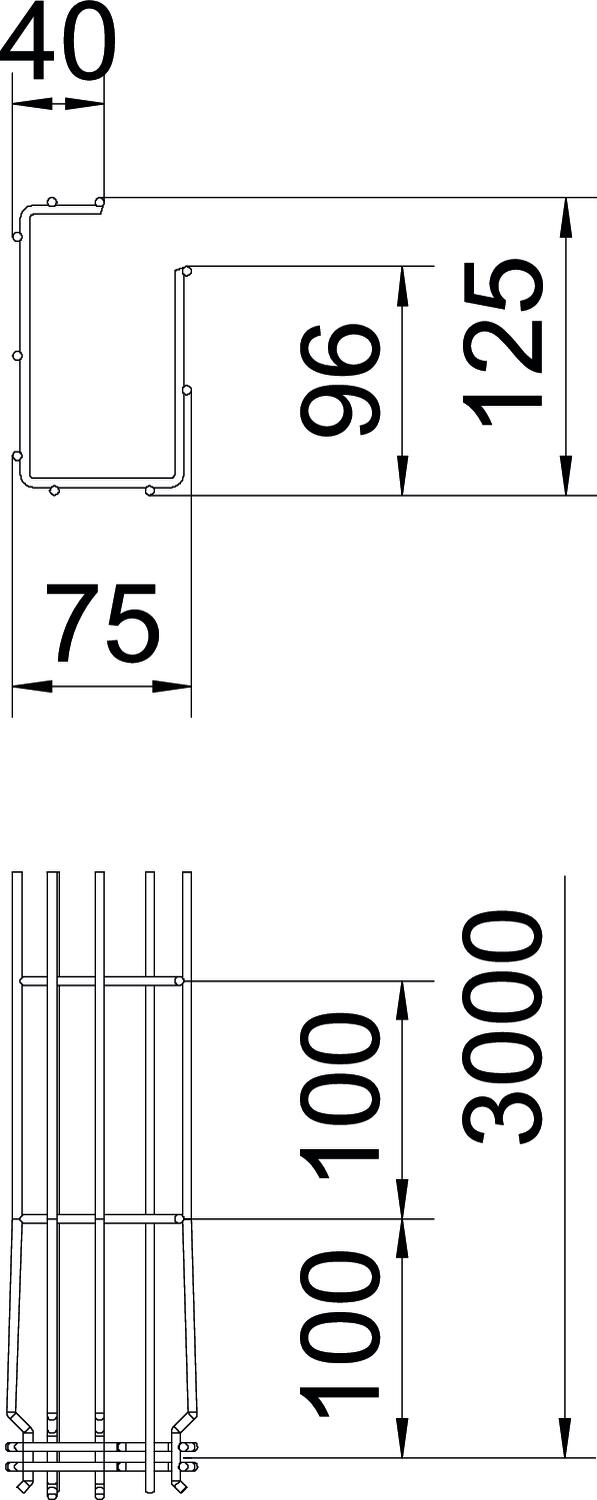

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 75 mm Bredd 2,95 in CO2-avtryck (GWP) från vagga till grind 2,0574 kg CO2e / 1 Meter Dimension 125x75x3000 Färg zink Höjd 4,92 in Höjd 125 mm Integrerad skiljevägg utan Konsolavstånd 1,0 m 0,6 kN/m Konsolavstånd 1,5 m 0,35 kN/m Konsolavstånd 2,0 m 0,3 kN/m Konsolavstånd 2,5 m 0,25 kN/m Längd 3000 mm Material Stål Mått A 96 mm Mått B 75 mm Mått C 38 mm Mått H 125 mm Profil G-form Rostfritt stål, betat nej Skruvlös förbindning ja Tråddiameter 3,9 mm Tvärsnitt 6100 mm² Tvärsnitt 61 cm² Typ av förbindelse för kabelhållarsystem Klickfäste Utförande förbindning integrerad förbindning Utförande med brett spann nej Yta galvaniskt förzinkad EFZ - Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarvbeslag vfz
GSV 34 FT 1132041 6016634 20 Styck
Vägg- och bottenfäste FT
WB GR FT ----- 6017160 20 Styck - Ladda ner
-
