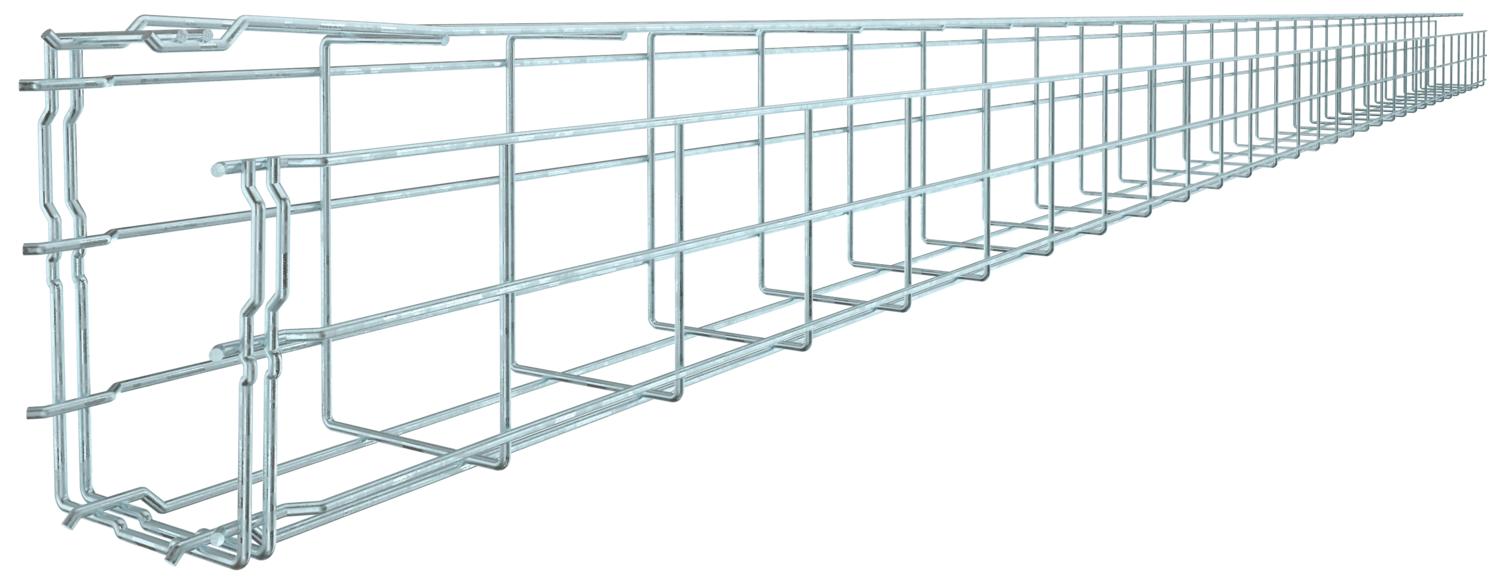

G-trådstege Magic® 150 FT
Art.nr. 6005529 | EAN 4012195686422 | E-Nr. 1131990
- Produktbeskrivning
-
ProduktbeskrivningG-form av punktsvetsad ståltråd.
Direkt vägg- och takmontering möjlig. Belastningsuppgifter om de olika installationstyperna tillhandahålls på begäran.
Magnetisk skärmdämpning 15 dB.
-
- Teknisk data
-
Teknisk data

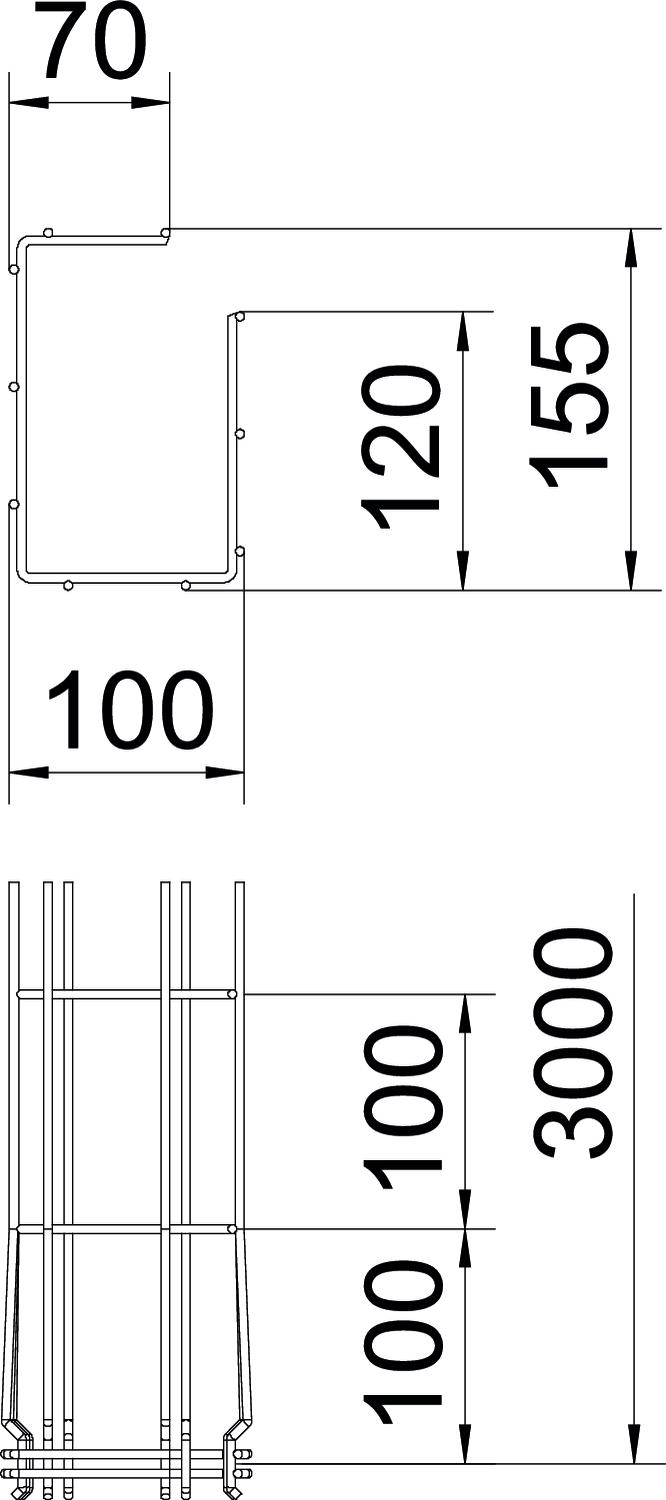

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti ja Bredd 3,94 in Bredd 100 mm CO2-avtryck (GWP) från vagga till grind 2,7376 kg CO2e / 1 Meter Dimension 150x100x3000 Färg zink Höjd 150 mm Höjd 5,91 in Integrerad skiljevägg utan Konsolavstånd 1,0 m 0,6 kN/m Konsolavstånd 1,5 m 0,5 kN/m Konsolavstånd 2,0 m 0,35 kN/m Konsolavstånd 2,5 m 0,3 kN/m Längd 3000 mm Material Stål Mått A 120 mm Mått B 100 mm Mått C 68 mm Mått H 155 mm Profil G-form Rostfritt stål, betat nej Skruvlös förbindning ja Tråddiameter 3,9 mm Tvärsnitt 10700 mm² Tvärsnitt 107 cm² Typ av förbindelse för kabelhållarsystem Klickfäste Utförande förbindning integrerad förbindning Utförande med brett spann nej Yta varmförzinkad - Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarvbeslag vfz
GSV 34 FT 1132041 6016634 20 Styck
Vägg- och bottenfäste FT
WB GR FT ----- 6017160 20 Styck - Ladda ner
-
