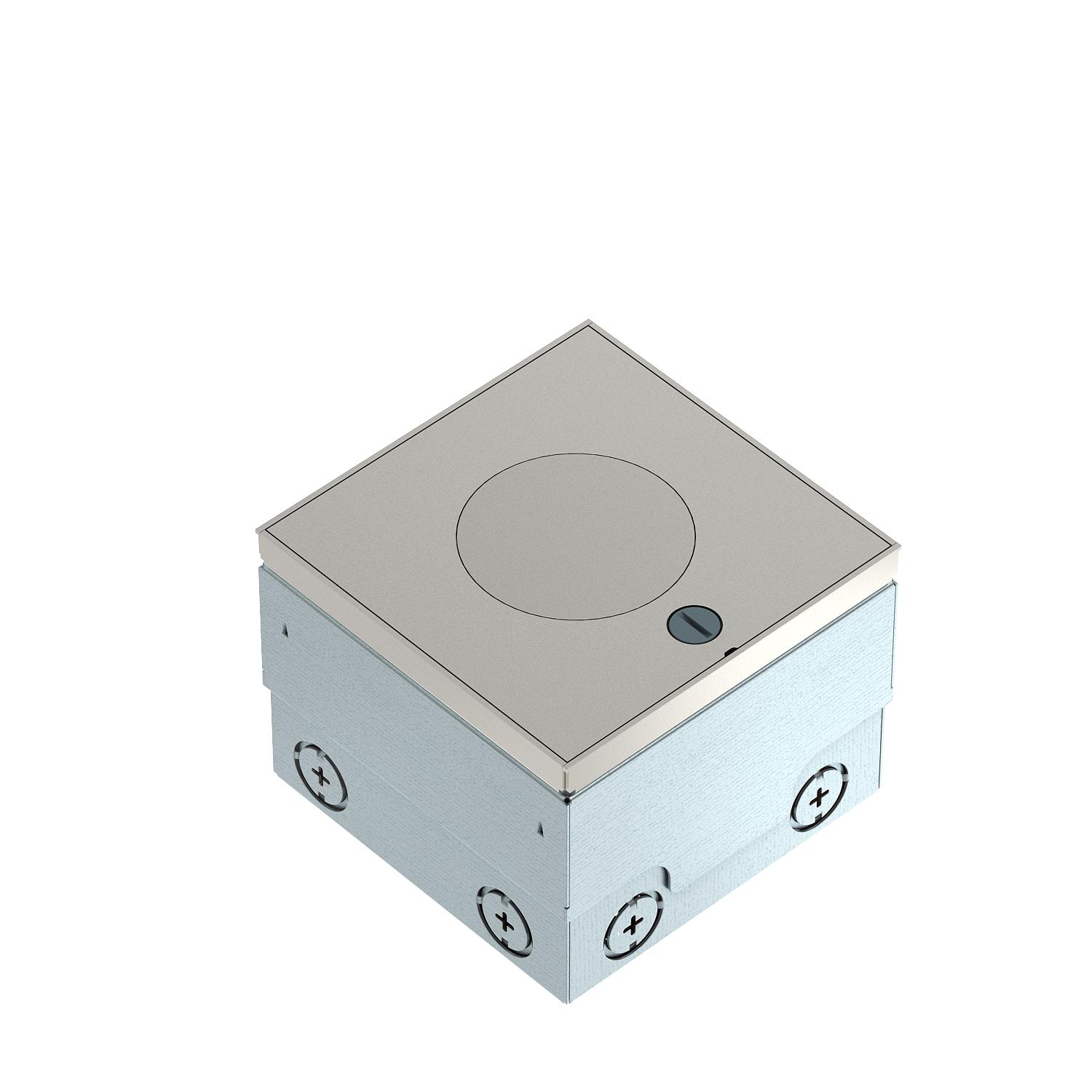

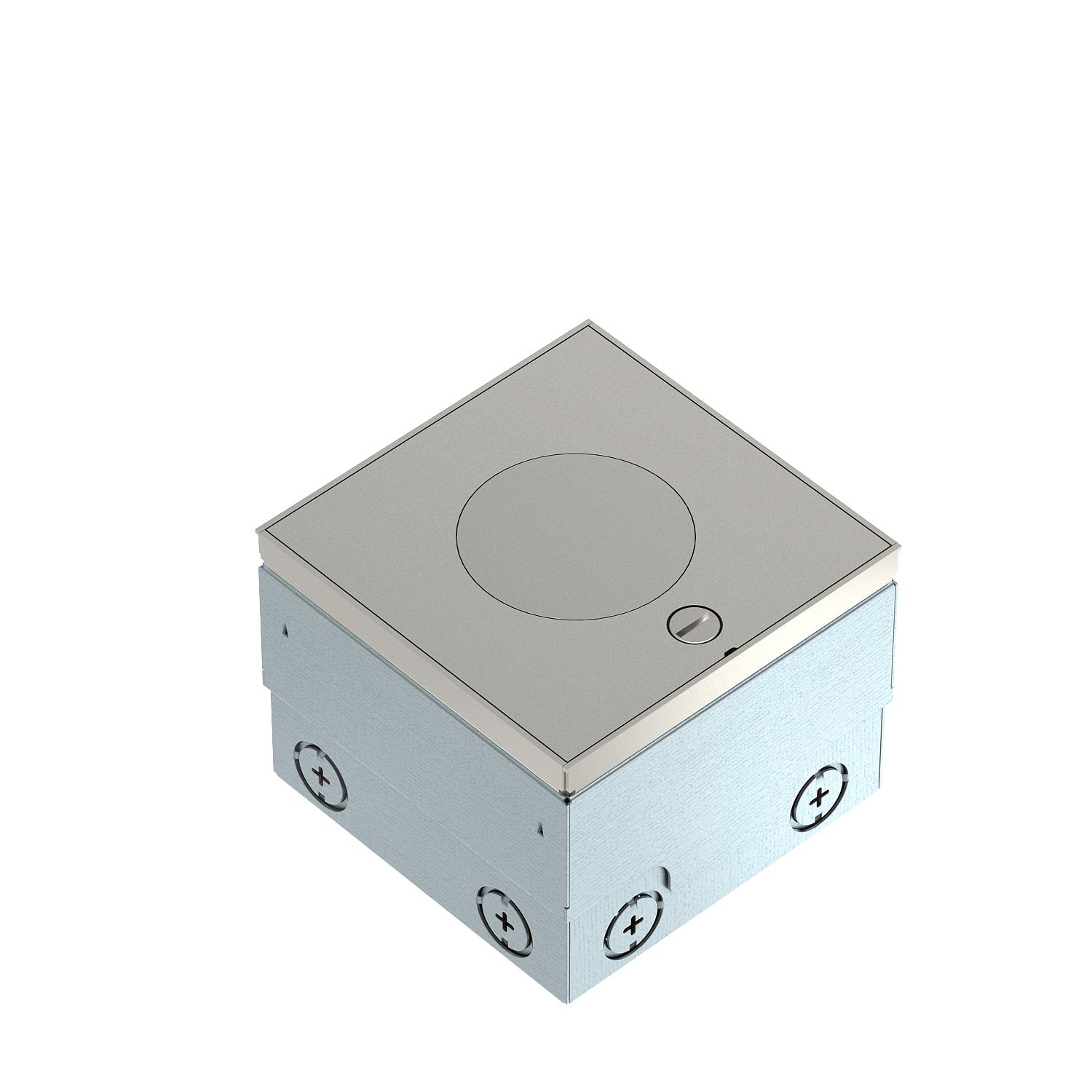

Golvuttagsdosa UDHOME2, med tub, 2-vägs VDE, rostfritt stål
Art.nr. 7368409 | EAN 4012196975440
- Produktbeskrivning
-
ProduktbeskrivningKvadratisk golvuttagsdosa för användning inomhus i hålgolv som våtstädas och underlagsgolv. Ledningsutförande via höjdjusterbart rör. Kapslingar med införingsöppningar för rör (M20/M25). Överdel justerbar mot golvbeläggningens överkant via 4 höjdjusteringsskruvar. Minsta monteringsdjup är 110 mm, höjdjusteringsintervallet 25 mm. Belastningsförmågan på 15 kN gäller i oanvänt tillstånd.
-
- Teknisk data
-
Teknisk data

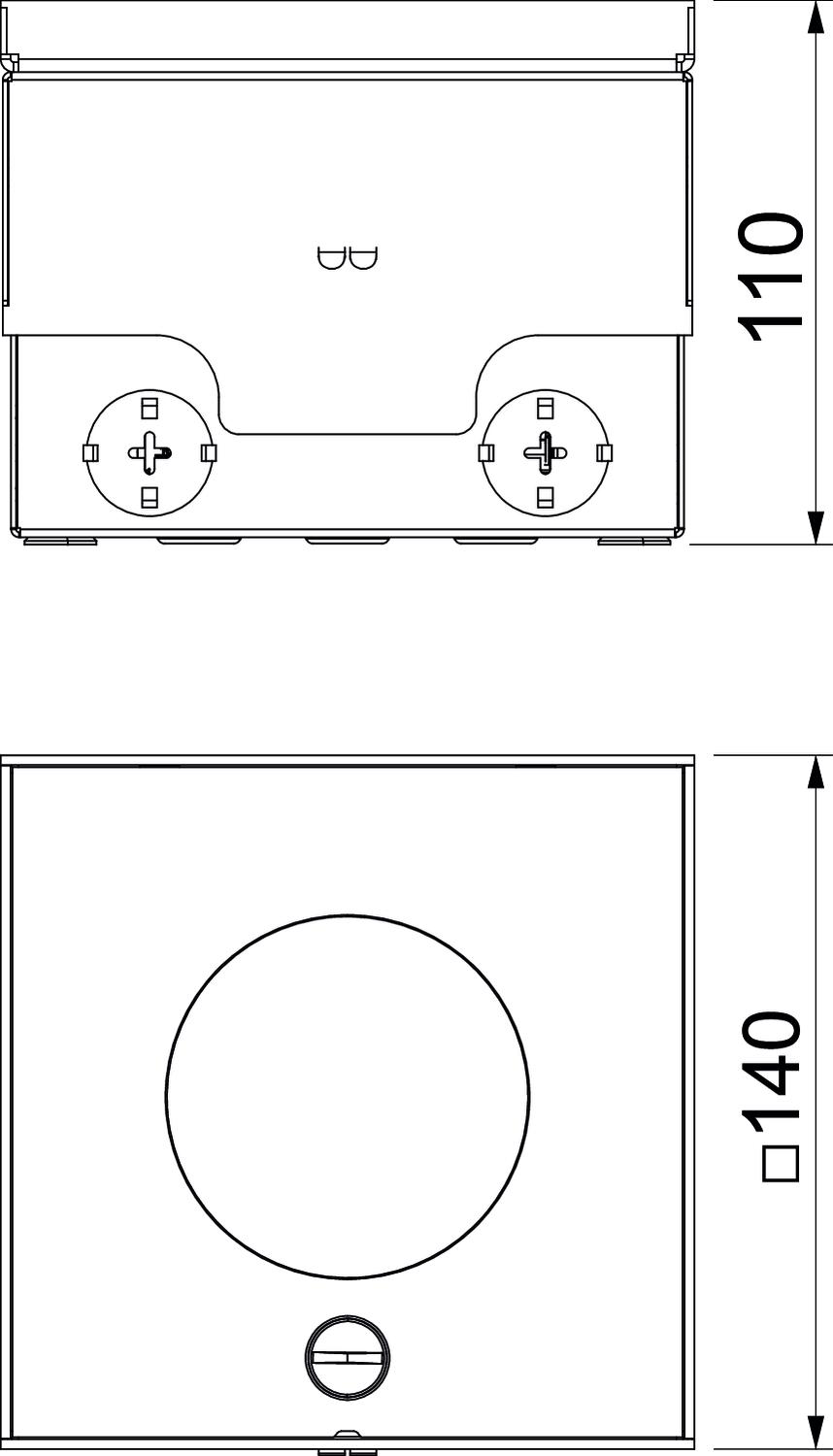

Antal apparatinsatser 1 Avsedd för dubbelgolvsmontering nej Avsedd för golvkanal nej Avsedd för hålgolvsmontering ja Avsedd för våtskötsel ja Bestyckning 2-vägs VDE-uttag Bredd 140 mm Bredd monteringsmått 140 mm Bredd yttermått 140 mm CO2-avtryck (GWP) från vagga till grind 16,4212 kg CO₂e / 1 Styck Dimension 140x140x110 Golvhöjd max. 135 mm Golvhöjd min. 110 mm Golvunderhåll våt Längd 140 mm Längd monteringsmått 140 mm Längd yttermått 140 mm Lockmodell Dekorplatta Material Rostfritt stål Med golvbeläggningsursparing nej Monteringsdjup 110 mm Öppningsmekanism Vridregel Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP45 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning nej Utförande kvadratisk Utförande ledningsutlopp Försänkbar tub Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 15 000 N Yta kulblästrat - Alla typer
- Ladda ner
-
Säkerhetsdatablad UDHOME2 VT2 V / 7368409 , 0.05MB , pdfEU-försäkran om överensstämmelse UDHOME2 VT2 V / 7368409 , 0.12MB , pdfREACH försäkran om överensstämmelse UDHOME2 VT2 V / 7368409 , 0.13MB , pdfRoHS försäkran om överensstämmelse UDHOME2 VT2 V / 7368409 , 0.13MB , pdfMontage anvisningar Floor socket UDHOME2 tube body , 1.57MB , pdfMontage anvisningar Monteringsanvisning UDHome2 med tub VT2 , 12.91MB , pdfBruksanvisning Bruksanvisning PF-G , 2.00MB , pdfBruksanvisning Bruksanvisning för UDHOME2 AF , 0.11MB , pdfBruksanvisning Bruksanvisning UDHOME2 med tub , 4.10MB , pdf
