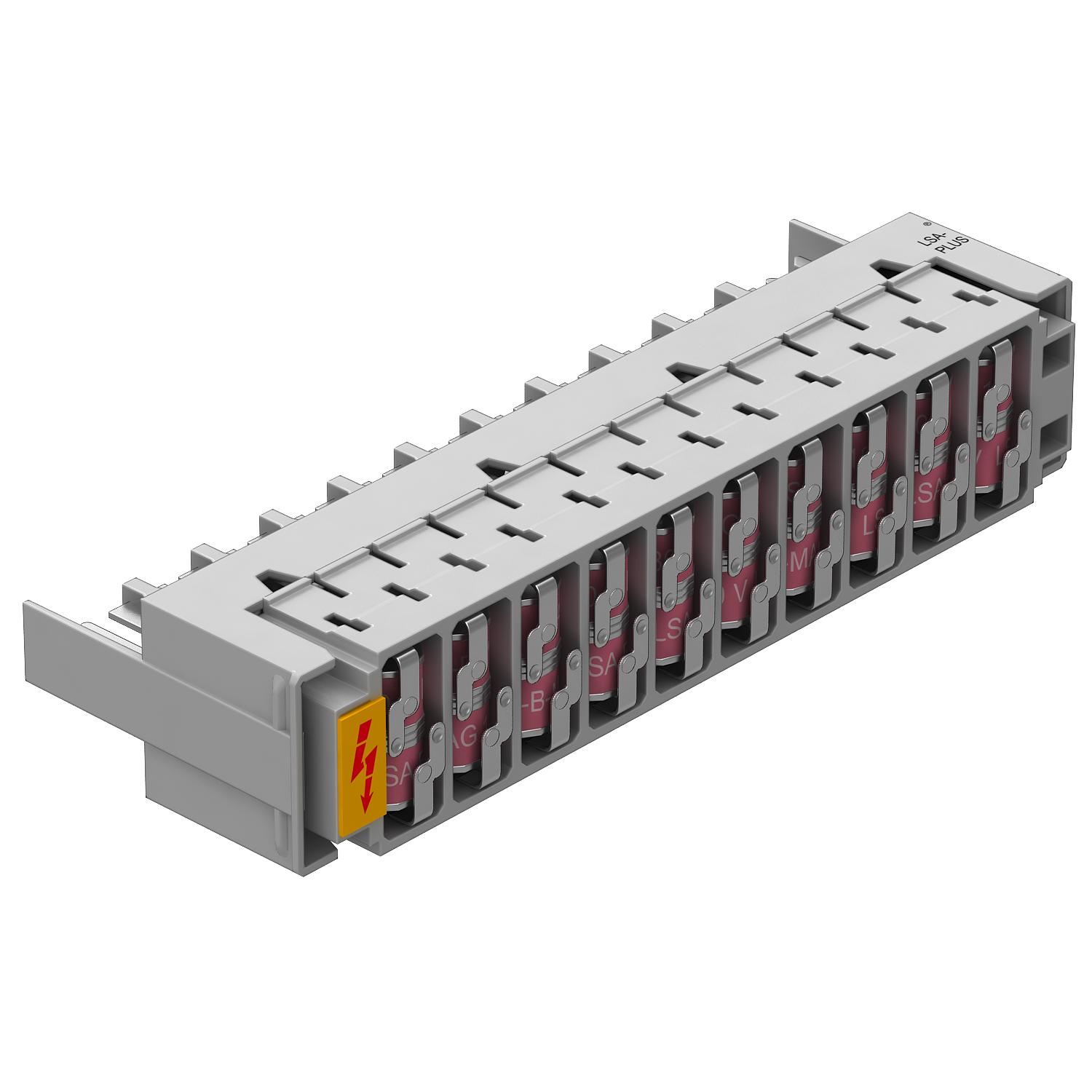

Grovskyddsmagasin LSA

Art.nr. 5084020 | EAN 4012195525318 | E-Nr. 5270999

Art.nr. / Typ	5084020 / LSA-B-MAG

Antal poler	20

Utförande	Grovskydd

Max. kontinuerlig spänning AC	120 V

Max. kontinuerlig spänning DC	180 V

Inkopplingssystem	övriga

Tillbaka till översikten

Produktbeskrivning

Produktbeskrivning

LSA-grovskydd-magasin för användning i dataledningssystem med flera ledare, MSR-anläggningar samt telefoncentraler.

Bas-skydd

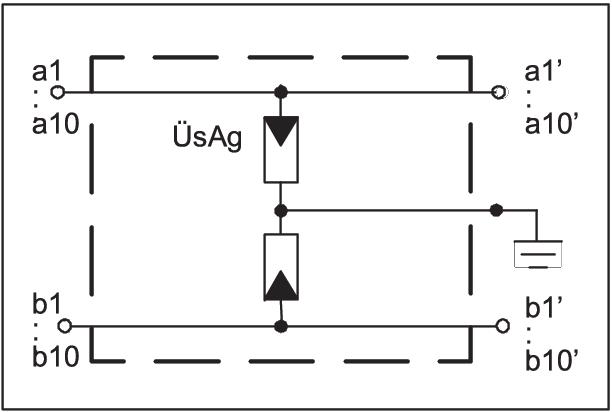

Grovskyddsmagasin för skydd av 10 dubbelledare.

Teknisk data

Teknisk data

Antal poler	20
CO2-avtryck (GWP) från vagga till grind	0,0845 kg CO2e / 1 Styck

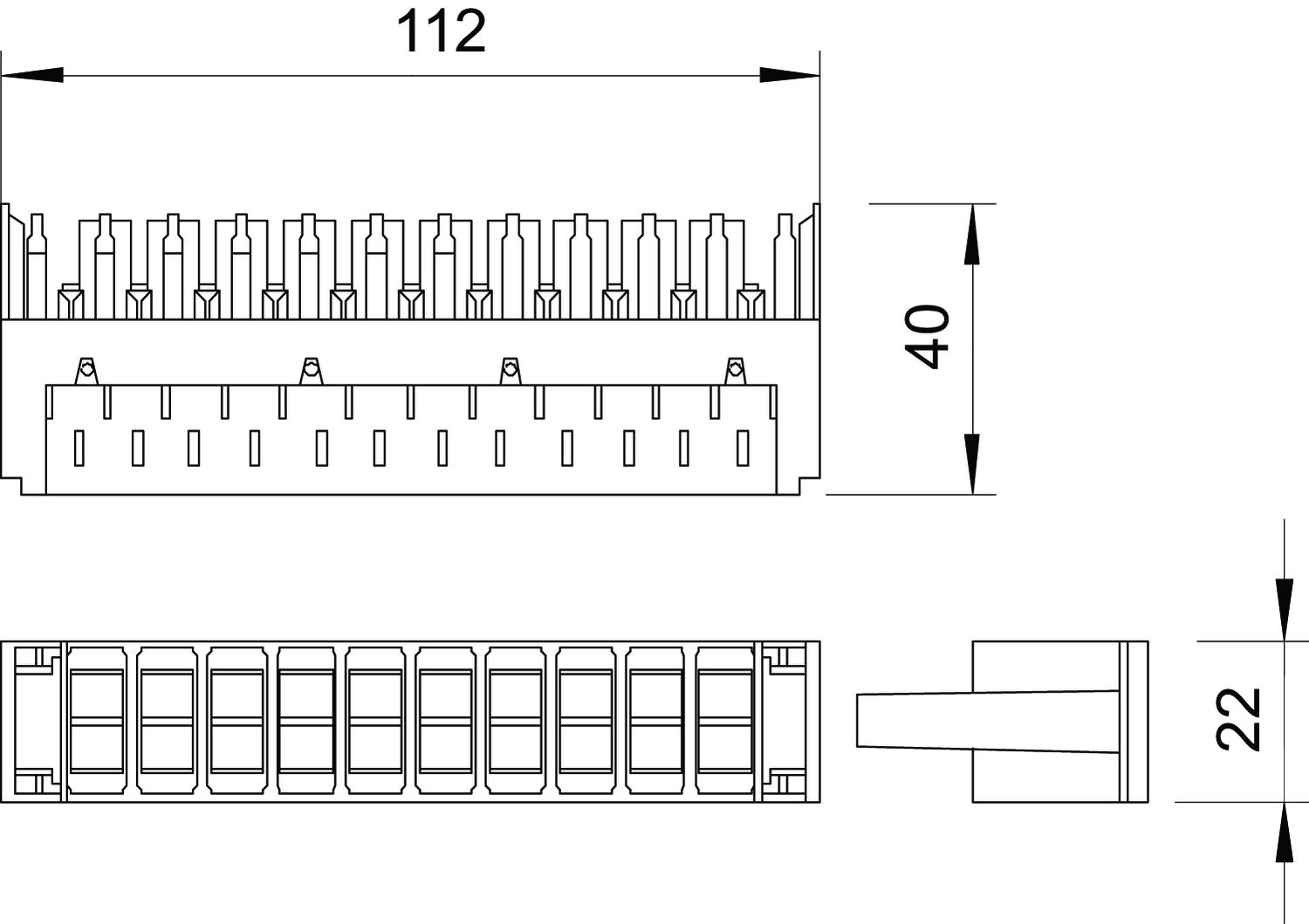

Dimension	180V
Impulsström	0,5 kA
Inkopplingssystem	övriga
Isolationsmotstånd	> 1 GΩ
Kapacitans (ledare-jord)	< 10 pF
Kapacitans (ledare-ledare)	< 10 pF
Kapslingsklasser	IP20
Kategorie	Typ 1+2 / D1+C2
LPZ	0→2
Max. kontinuerlig spänning AC	120 V
Max. kontinuerlig spänning DC	180 V

Nominell belastningsström AC	0,7 A
Nominell belastningsström DC	1 A
Skyddsnivå @ C1	<750 V
SPD enligt IEC 61643-21	Klass I+II / D1+C2
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	1 kA
Total avledningsstötström (8/20)	10 kA
Utförande	Grovskydd
