Hakbult A4 43,3 | 13 | 10 | M12x30mm

morepic-1

morepic-2

Hakbult A4

Art.nr. 1148276 | EAN 4012196489817 | E-Nr. 1522696

Art.nr. / Typ

Längd

Bredd

Höjd

Gänga

Produktbeskrivning

Produktbeskrivning

Hakbult för användning med profilskena MS5030

Teknisk data

Teknisk data

Avsedd för montageskena	ja
Bredd	13 mm
CO2-avtryck (GWP) från vagga till grind	0,4289 kg CO₂e / 1 Styck
Dimension	M12x30mm
Gänga	M12x30mm

Gänga metrisk	12
Höjd	10 mm
Längd	43,3 mm
Material	Rostfritt stål
Yta	polerad

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Gänga	E-Nr.	Art.nr.	Mängd	Minsta förpackning
MS50HB M8x30 A4	43 mm	21 mm	12 mm	M8x30mm	1522694	1148260	Styck	50 Styck
MS50HB M10x30 A4	43,3 mm	13 mm	10 mm	M10x30mm	1522695	1148268	Styck	50 Styck
MS50HB M12x30 A4	43,3 mm	13 mm	10 mm	M12x30mm	1522696	1148276	Styck	50 Styck
MS50HB M12x60 A4	43,3 mm	13 mm	10 mm	M12x60mm	-----	1148280	Styck	25 Styck

Ladda ner

Datablad MS50HB M12x30 A4 / 1148276 , 0.16MB , pdf

Broschyr Skensystem , 2.10MB , pdf

Broschyr Magic PV solution mounting systems , 2.70MB , pdf

REACH försäkran om överensstämmelse MS50HB M12x30 A4 / 1148276 , 0.12MB , pdf

Ladda ner

RoHS försäkran om överensstämmelse MS50HB M12x30 A4 / 1148276 , 0.12MB , pdf

Ladda ner

Montage anvisningar PV-Montagesysteme Magic PV Field , 3.72MB , pdf

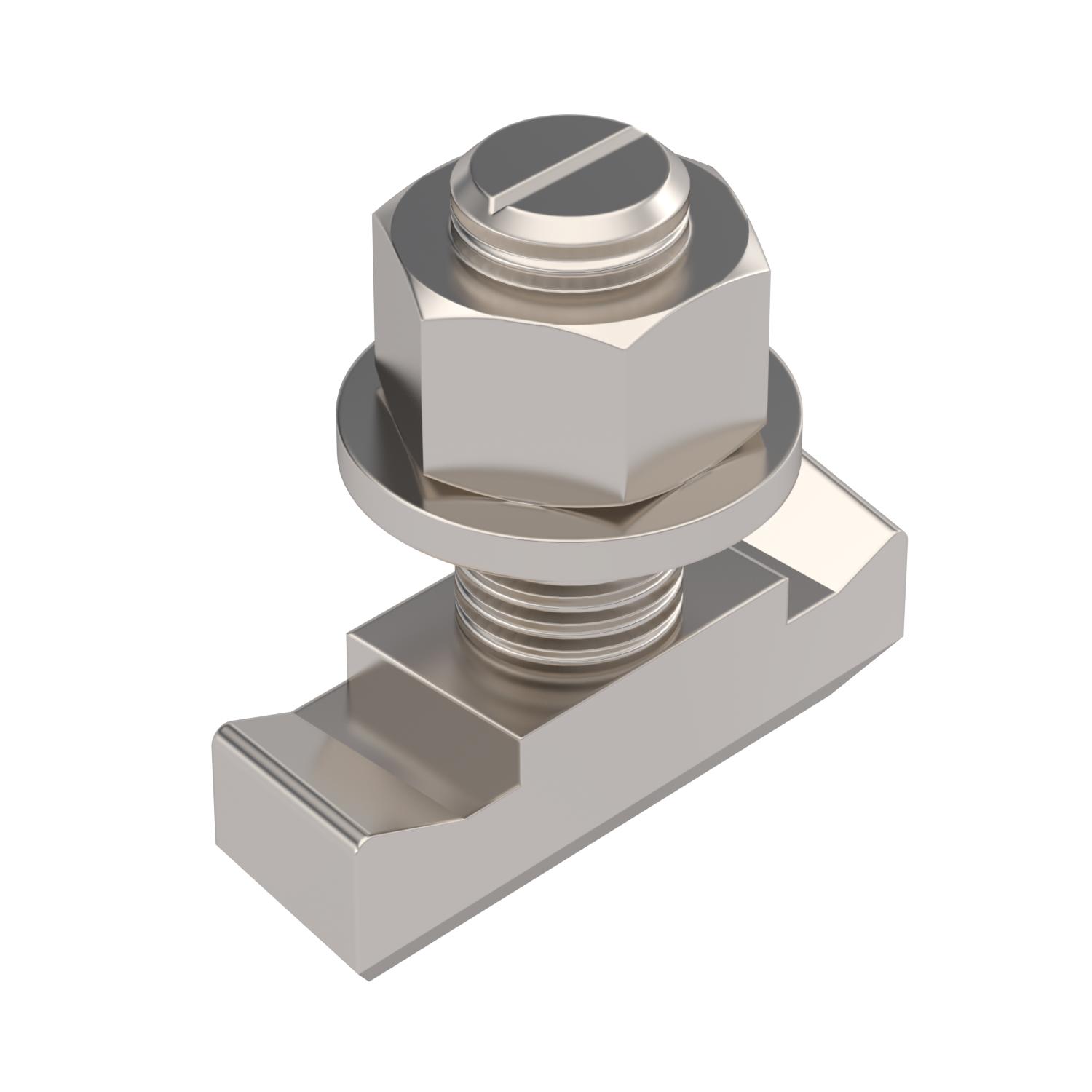

Produktbild MS50HB M12x30 A4 / 1148276, 57.88 kB, jpg

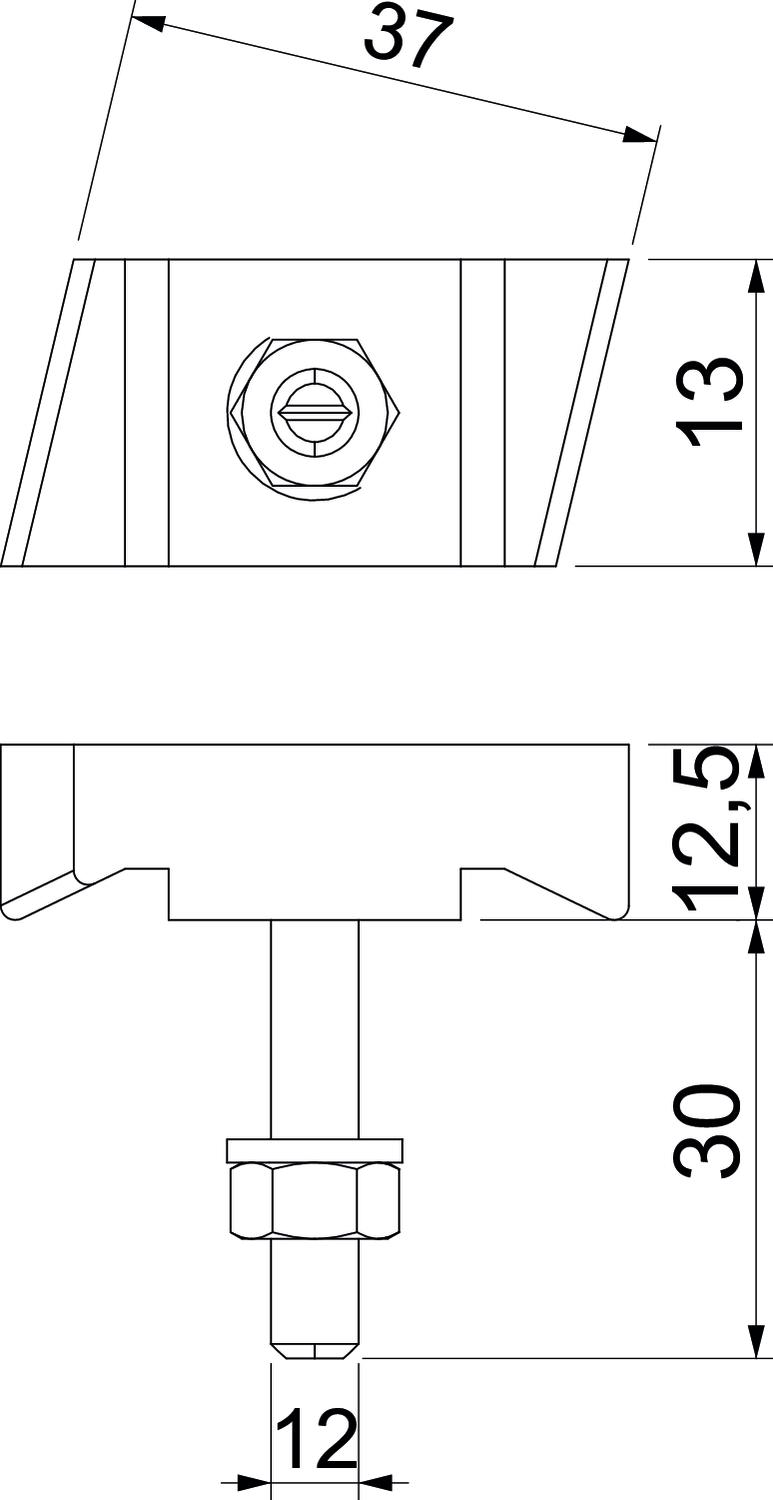

Dimensionerad ritning MS50HB M12x30 A4 / 1148276, 55.42 kB, jpg

MS50HB M12x30 A4 / 1148276
