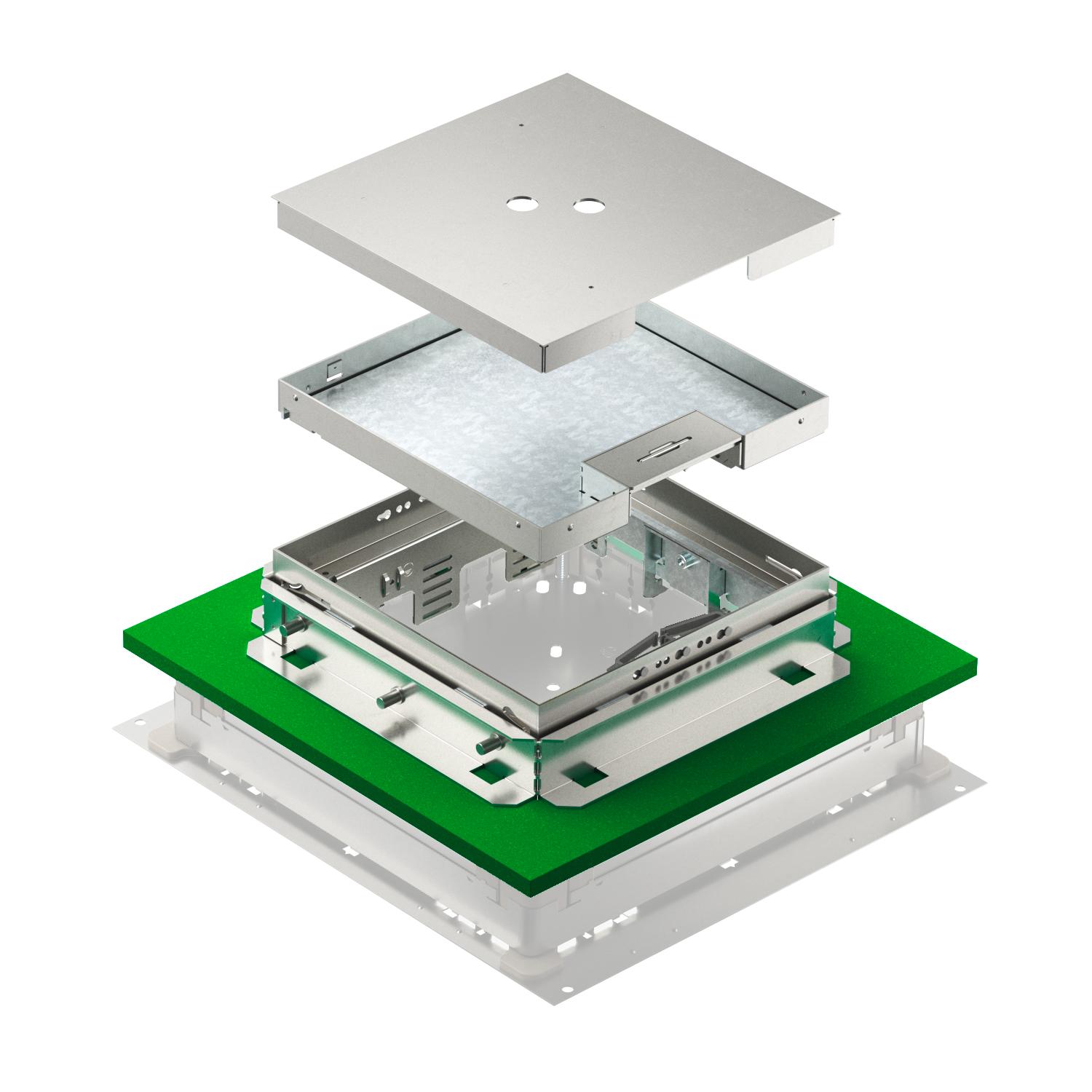

Höjdjusterbar kassett med kabelutgång, RKSNUZD3, rostfritt stål
Art.nr. 7409603 | EAN 4012197369187
- Produktbeskrivning
-
ProduktbeskrivningHöj- och sänkbar kassett, frikopplad från golvet, av nominell storlek 9, med sladduttag, för installation av tillbehör i kemtvättade golv för inomhusbruk, för montering i golvlådor UZD250-3 eller UZD350-3, antingen i kombination med ett blankningslock DUG.. /9 eller i UGD250-3/9 eller UGD350-3/9. Montering sker med hjälp av velleringsprofiler (beställ separat) i golvlådorna i aluminiumramprofilen. Monteringen sker med höjdjusteringsvinklar (beställs separat) i golvdosornas aluminiumramprofil.
Höjdjusterbar kassett med kabelutgång, 3-plans. 3 täckplattor APMT5 kan installeras. För installation av 3 universalhållare UT4 för 9 enkla inbyggnadskomponenter med bygelkonsol/handtag eller 12 Modul 45-enheter.
-
- Teknisk data
-
Teknisk data

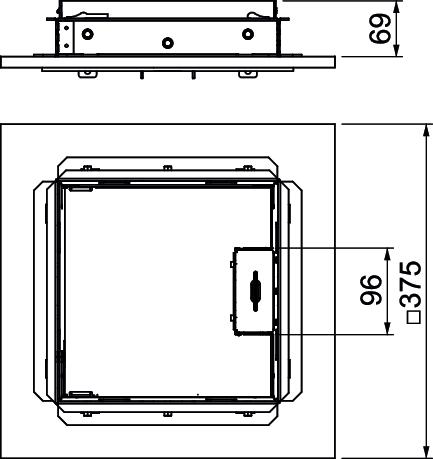

Antal inbyggningsbara enheter 12 Antal ledningsutgångar 1 Antal universalbalkar 3 x UT4 Apparathållare för insättning av apparatinsatser nej Avsedd för dubbelgolvsmontering nej Avsedd för hålgolvsmontering nej Bredd 243 mm Dimension 243x243x83 Frånkopplingsbar ja Godkännande VDE Golvhöjd max. 442 mm Golvhöjd min. 136 mm Golvunderhåll torr Höjd 81 mm Höjdjusteringsintervall max. 110 mm Höjdjusteringsintervall min. 69 mm Längd 243 mm Massagolvhöjd max. 110 mm Massagolvhöjd min. 69 mm Material Rostfritt stål Monteringsdjup 136 mm Nominell dimension för apparater 9 Norm EN 50085-2-2 Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK10 Tjocklek på golvbeläggning 25 mm Typ av monteringssystem UT4 Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N - Alla typer
