HW anslutningsdosa 61 för reglade väggar, lufttät 61 | 68 | 68 | 20/25 mm | 10

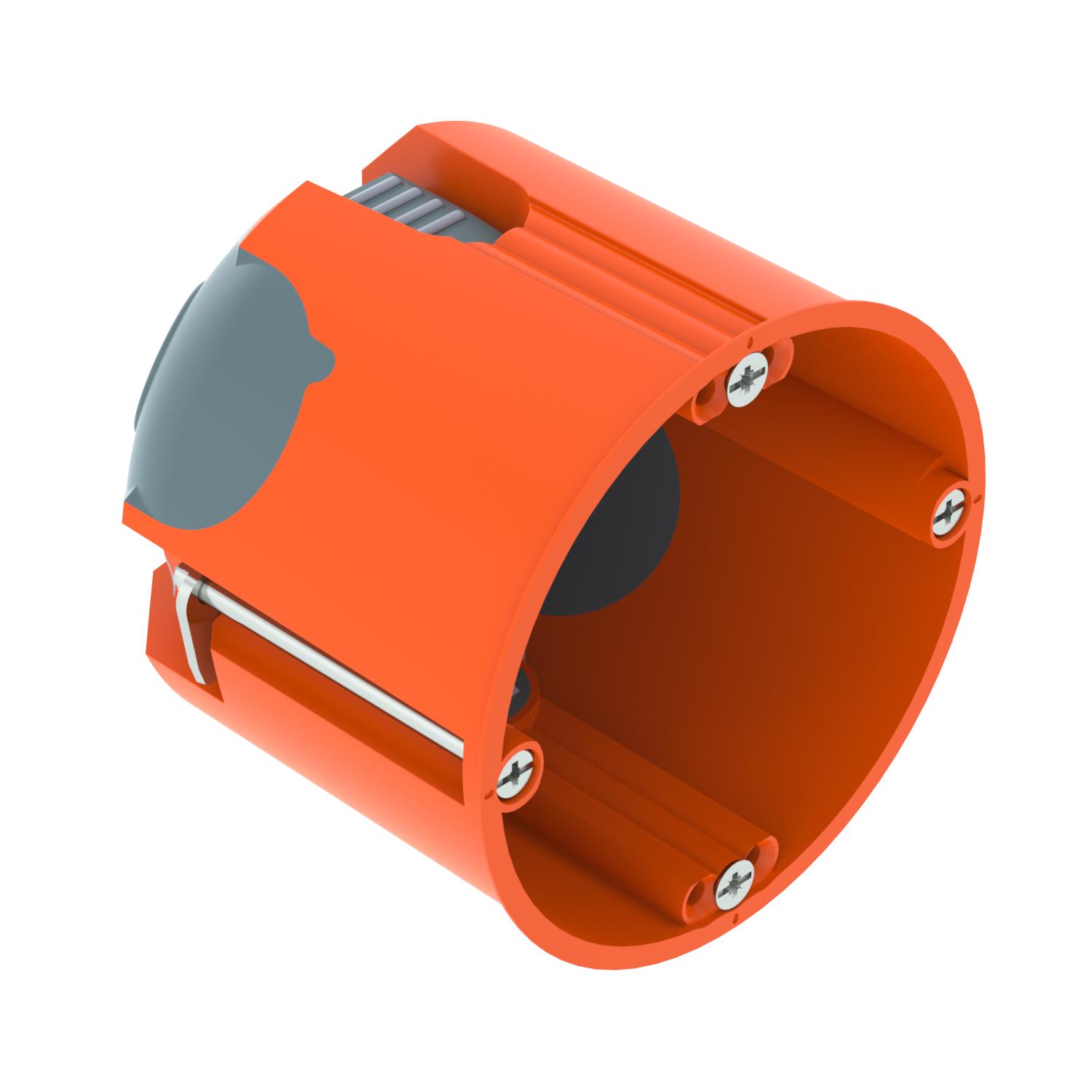

HW anslutningsdosa 61 för reglade väggar, lufttät

Art.nr. 2003808 | EAN 4012196715947 | E-Nr. 1420759

Art.nr. / Typ	2003808 / HG 61-L

Höjd	61 mm

Diameter	68 mm

Fräshålsdiameter	68 mm

för rördiameter	20/25 mm

Antal införningar	10

Produktbeskrivning

Produktbeskrivning

Elektronikdosa med lufttäta membraninföringar för reglade väggar med installationsdjup minst 61 mm och skivtjocklek 5–40 mm.
- 2 x 3 skruvkupoler
- Apparatskruvar, klämlaskar
- 2 kombirörinföringar Ø 20 och 25 mm
- 4 införingar för NYM-ledningar 3 x 1,5 mm
- 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
- 2 införingar för NYM-ledningar 5 x 2,5 mm² eller 7 x 1,5 mm²
- Lufttät anslutning till andra apparatdosor via anslutningsstos typ ZH 11-V
- Ljudisolering testad upp till 70 dB i enlighet med ISO 10140-2
Tillbehör som medföljer: 10 x anslutningsstos typ ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.

Teknisk data

Teknisk data

Antal användningar	1
Antal införningar	10
Brandsäkert	enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C
CO2-avtryck (GWP) från vagga till grind	0,0889 kg CO₂e / 1 Styck
Delar	Förbindningsstöd
Diameter	68 mm

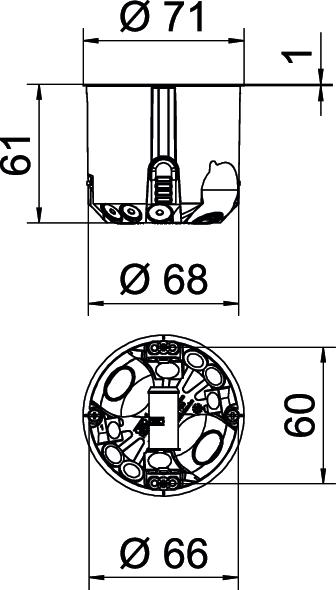

Dimension	Ø68mm, H61mm
Färg	orange/grå
fastsättning av enheterna	Skruvar
för rördiameter	20/25 mm
Form	rund
Fräshålsdiameter	68 mm
Halogenfri	ja
Höjd	61 mm
Kapslingsklasser	IP30
ledningsinföringar 3 x 1,5 mm²	4

ledningsinföringar 3 x 2,5 mm²/5 x 1,5 mm²	2
ledningsinföringar 5 x 2,5 mm²/7 x 1,5 mm²	2
Lock	utan
Lockfästen	Skruvar
Lufttät	ja
Material	Polypropen/termoplastisk elastomer
Mätspänning	400 V
Med skruvar	ja
Nominellt tvärsnitt max.	2,5 mm²
Nominellt tvärsnitt min.	1,5 mm²
Passar för plattjocklek max.	40 mm
Passar för plattjocklek min.	5 mm
Slagtålig	ja
Typ av dosgenomföring	Införingsmembran
Typ av införing	NYM-ledningar, dataledningar och flexirör
