HW apparatdosa 35 för reglade väggar

Art.nr. 2003800 | EAN 4012196687060 | E-Nr. 1420756

2003800 / HG 35
35 mm
68 mm
68 mm
6
Tillbaka till översikten
Produktbeskrivning
Produktbeskrivning

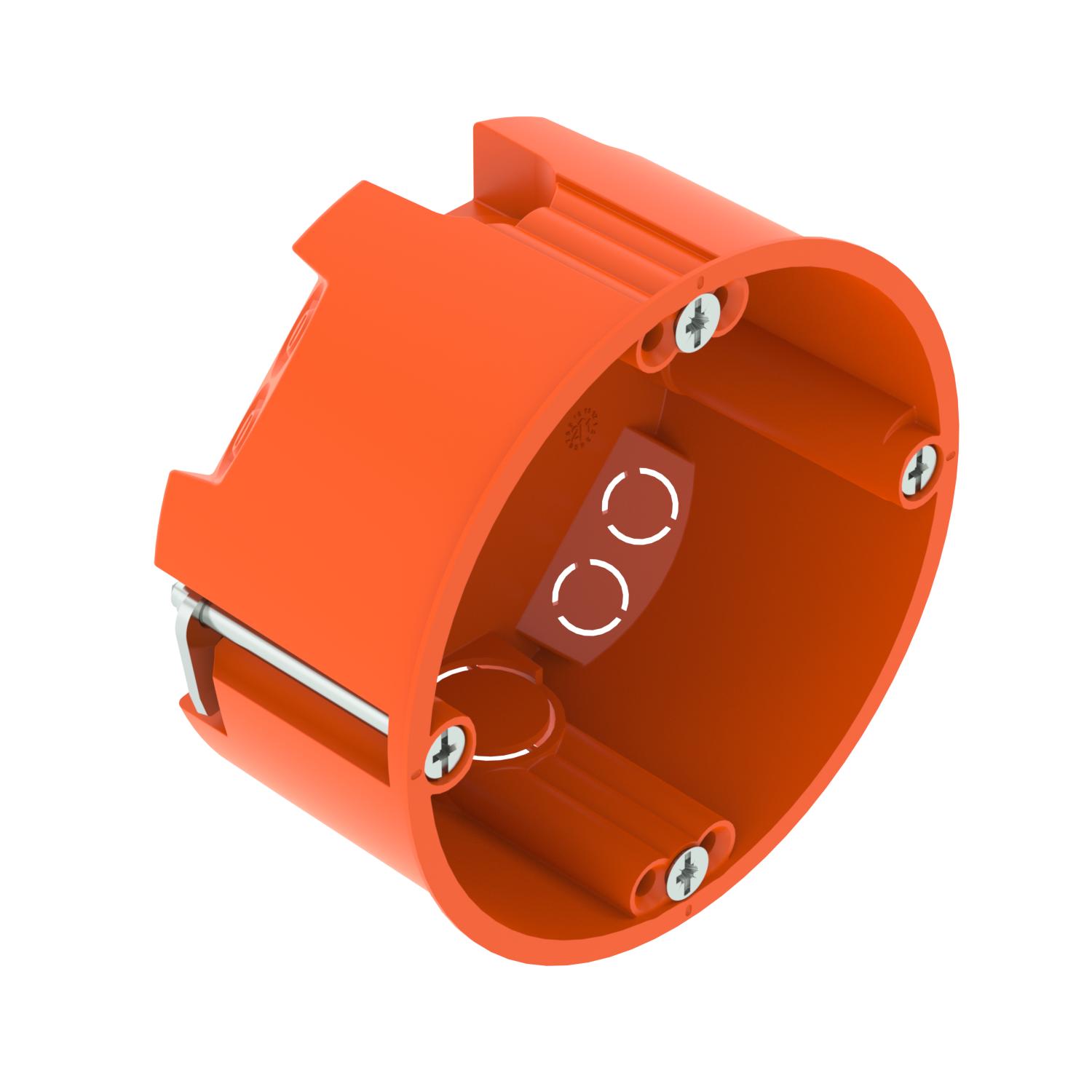

Elektronikdosa för reglade väggar med installationsdjup minst 35 mm och skivtjocklek 5–28 mm.
• 2x3 skruvkupoler
• Apparatskruvar, klämlaskar
• 4 införingar för NYM-ledningar 3 x 1,5 mm
• 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
• Kan anslutas till fler dosor typ HG 35 via anslutningsstos ZH 11-V
Leveranstillbehör: 10 x anslutningsstos typ ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • halogenfri; utan klor, fluor och brom
  • Flamhärdig 850 °C
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Kapslingsklass IP 30
  • Diameter 68 mm
  • Nominellt tvärsnitt 1,5-2,5 mm²
  • Nominell spänning 400 V
Teknisk data

Teknisk data

Antal användningar 1
Antal införningar 6
Brandsäkert enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C
CO2-avtryck (GWP) från vagga till grind 0,064 kg CO₂e / 1 Styck
Delar Förbindningsstöd
Diameter 68 mm

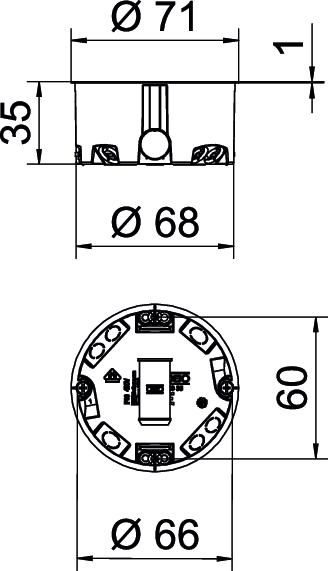

Dimension Ø68mm, H35mm
Färg orange
fastsättning av enheterna Skruvar
Form rund
Fräshålsdiameter 68 mm
Halogenfri ja
Höjd 35 mm
Kapslingsklasser IP30
ledningsinföringar 3 x 1,5 mm² 4
ledningsinföringar 3 x 2,5 mm²/5 x 1,5 mm² 2
Lock utan
Lockfästen Skruvar
Lufttät nej
Material Polypropen
Mätspänning 400 V
Med skruvar ja
Nominellt tvärsnitt max. 2,5 mm²
Nominellt tvärsnitt min. 1,5 mm²
Passar för plattjocklek max. 28 mm
Passar för plattjocklek min. 5 mm
Slagtålig ja
Typ av dosgenomföring Brytöppning
Typ av införing NYM-ledningar och dataledningar
Alla typer

Alla typer

Typ Höjd Diameter Fräshålsdiameter Antal införningar E-Nr. Art.nr. Mängd Minsta förpackning
HG 35 35 mm 68 mm 68 mm 6 1420756 2003800
25 Styck
