HW apparatdosa 47 för reglade väggar, dubbel
Art.nr. 2003822 | EAN 4012196863945 | E-Nr. 1420760
- Produktbeskrivning
-

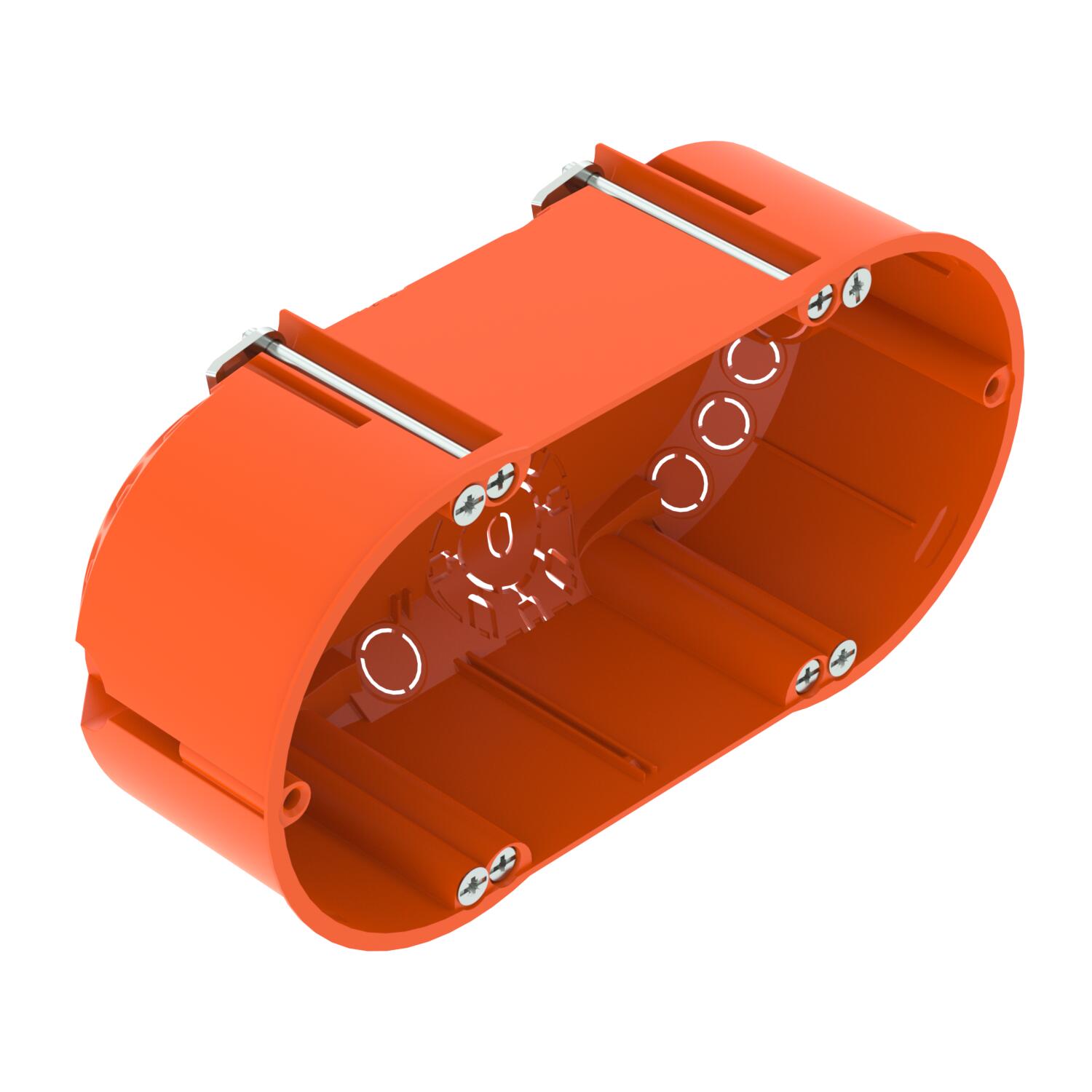

ProduktbeskrivningDubbel infälld dosa för reglade väggar med installationsdjup minst 47 mm och skivtjocklek 5–40 mm.
• 6 skruvkupoler
• Apparatskruvar, klämlaskar
• 4 kombirörinföringar Ø 20 och 25 mm
• 4 införingar för NYM-ledningar 3 x 1,5 mm
• 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 införingar för NYM-ledningar 5 x 2,5 mm² eller 7 x 1,5 mm²
• Kan anslutas med fler dosor via anslutningsstos ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
-
- Teknisk data
-
Teknisk data

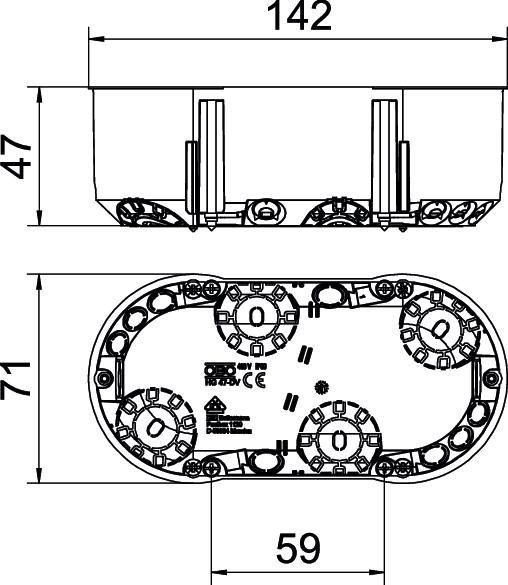

Antal användningar 2 Antal införningar 12 Brandsäkert enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C Bredd 71 mm CO2-avtryck (GWP) från vagga till grind 0,1446 kg CO₂e / 1 Styck Delar Förbindningsstöd Dimension 142x71 Färg orange fastsättning av enheterna Skruvar för rördiameter 20/25 mm Form oval Fräshålsdiameter 68 mm Halogenfri ja Höjd 47 mm Kapslingsklasser IP30 Längd 142 mm Lock utan Lockfästen Skruvar Lufttät nej Material Polypropen Mätspänning 400 V Med skruvar ja Nominellt tvärsnitt max. 2,5 mm² Nominellt tvärsnitt min. 1,5 mm² Passar för plattjocklek max. 40 mm Passar för plattjocklek min. 5 mm Slagtålig ja Typ av dosgenomföring Brytöppning Typ av införing NYM-ledningar, dataledningar och rör - Alla typer
