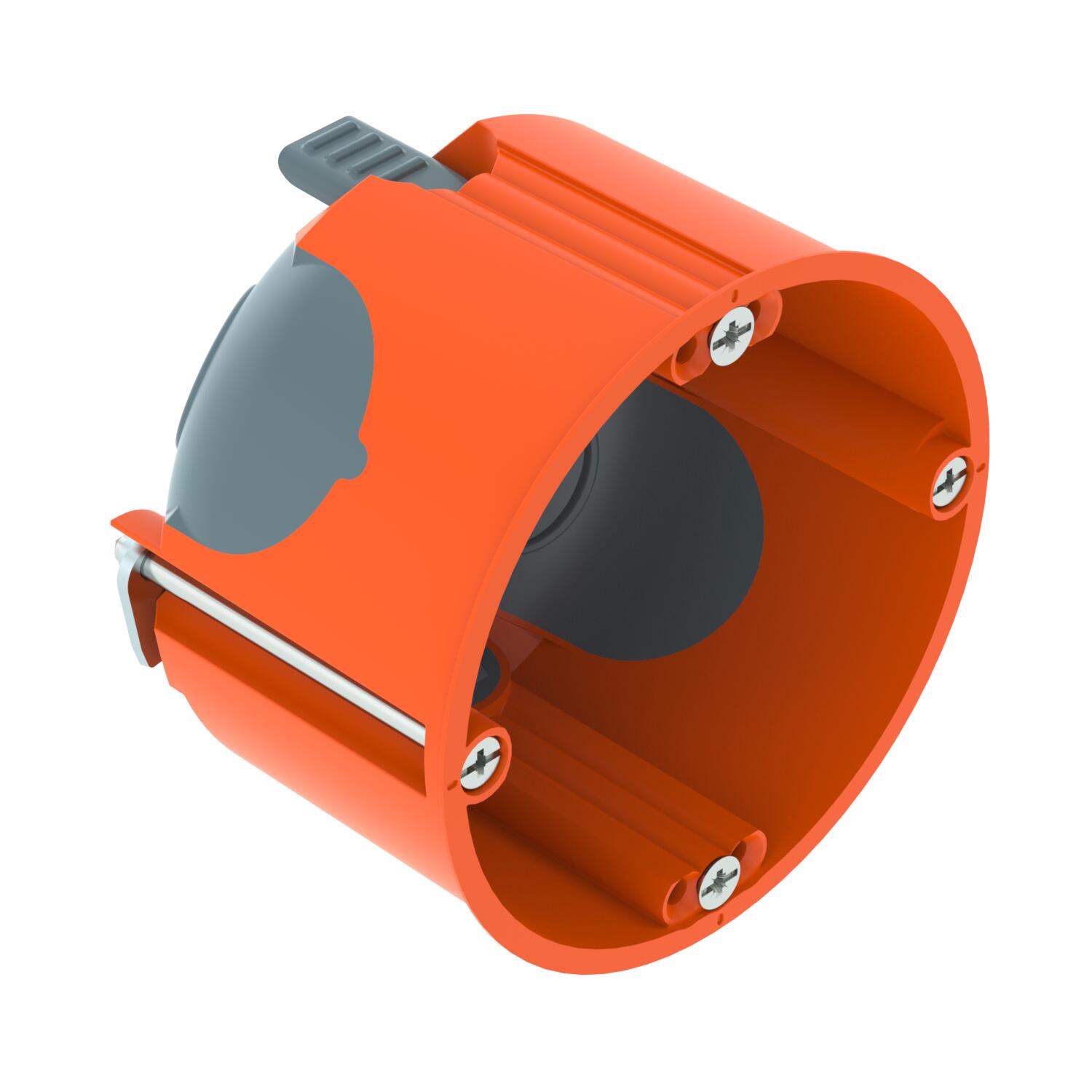

HW apparatdosa 47 för reglade väggar, lufttät
Art.nr. 2003806 | EAN 4012196715930 | E-Nr. 1420758
- Produktbeskrivning
-
ProduktbeskrivningElektronikdosa med lufttäta membraninföringar för reglade väggar med installationsdjup minst 47 mm och skivtjocklek 5–40 mm.
- 2 x 3 skruvkupoler
- Apparatskruvar, klämlaskar
- 2 kombirörinföringar Ø 20 och 25 mm
- 2 införingar för NYM-ledningar 3 x 1,5 mm
- 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
- Lufttät anslutning till andra apparatdosor via anslutningsstycke typ ZH 11-V
- Ljudisolering testad till 70 dB i enlighet med ISO 10140-2
Tillbehör som medföljer: 10 x anslutningsstos typ ZH 11-V
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
-
- Teknisk data
-
Teknisk data

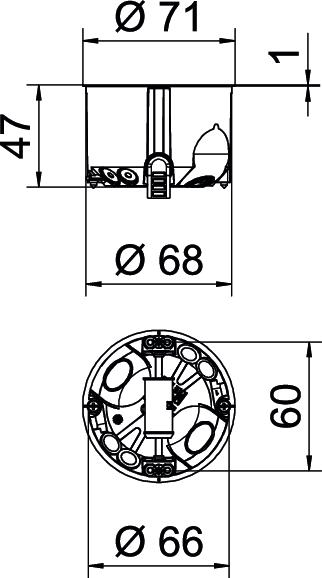

Antal användningar 1 Antal införningar 6 Brandsäkert enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C CO2-avtryck (GWP) från vagga till grind 0,0772 kg CO₂e / 1 Styck Delar Förbindningsstöd Diameter 68 mm Dimension Ø68mm, H47mm Färg orange/grå fastsättning av enheterna Skruvar för rördiameter 20/25 mm Form rund Fräshålsdiameter 68 mm Halogenfri ja Höjd 47 mm Kapslingsklasser IP30 Kombiinföringar Ø 20/25 mm 2 ledningsinföringar 3 x 1,5 mm² 2 ledningsinföringar 3 x 2,5 mm²/5 x 1,5 mm² 2 Lock utan Lockfästen Skruvar Lufttät ja Material Polypropen/termoplastisk elastomer Mätspänning 400 V Med skruvar ja Nominellt tvärsnitt max. 2,5 mm² Nominellt tvärsnitt min. 1,5 mm² Passar för plattjocklek max. 40 mm Passar för plattjocklek min. 5 mm Slagtålig ja Typ av dosgenomföring Införingsmembran Typ av införing NYM-ledningar, dataledningar och flexirör - Alla typer
