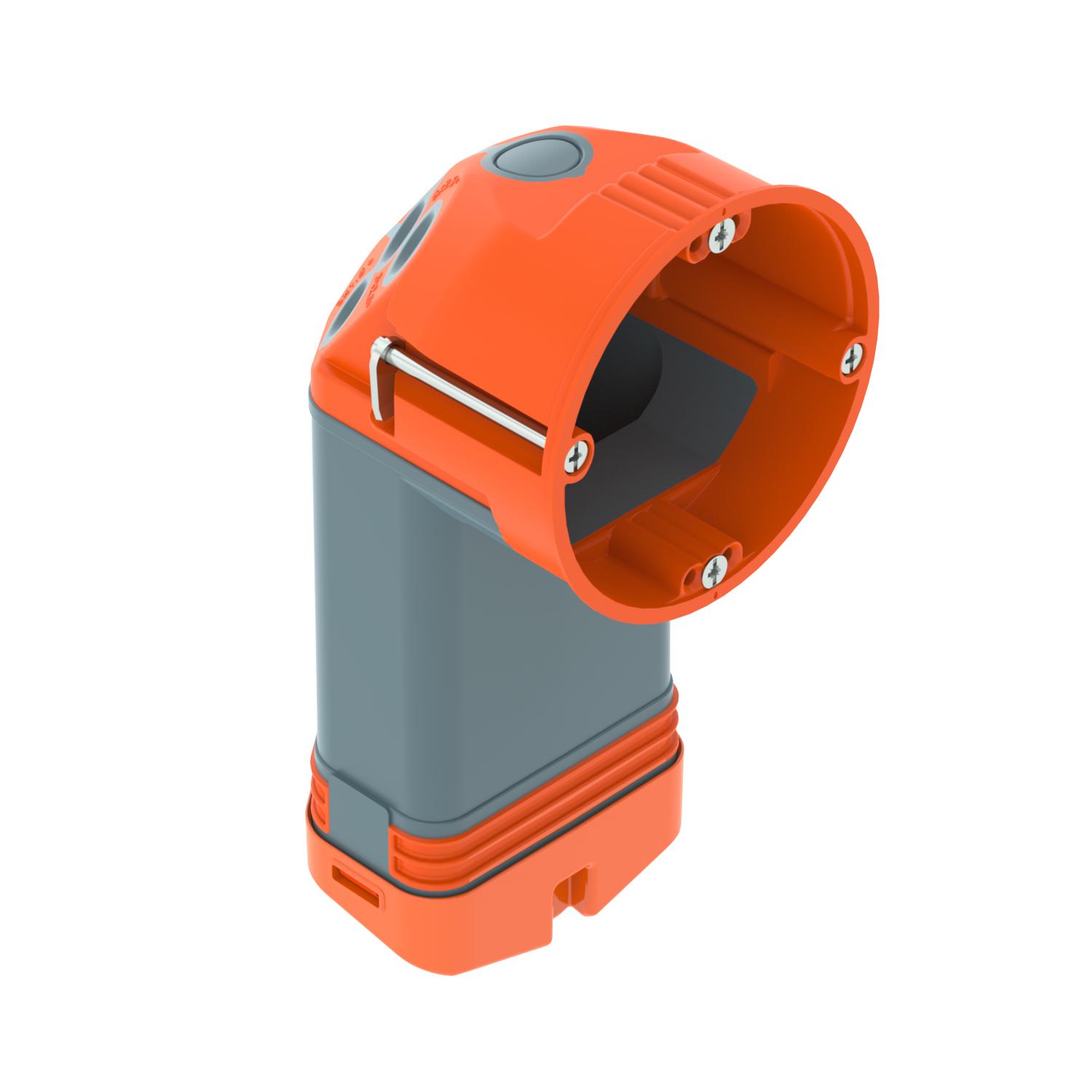

HW elektronikdosa 74 för reglade väggar, lufttät, med elastomerpåse
Art.nr. 2003828 | EAN 4012197276676 | E-Nr. 1420761
- Produktbeskrivning
-
ProduktbeskrivningInfälld elektronikdosa med membraninföringar och extra kabeldragningsutrymme, för användning i reglade väggar med installationsdjup minst 75 mm och skivtjocklek 5–35 mm.
• 2 x 3 skruvkupoler
• Apparatskruvar, klämlaskar
• 2 införingar för NYM-ledningar 3 x 1,5 mm²
• 2 införingar för NYM-ledningar 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 införingar för NYM-ledningar 5 x 2,5 mm² eller 7 x 1,5 mm²
• 2 kombirörinföringar Ø 20 och 25 mm i botten av kabeldragningsutrymmet
Godkänd enligt DIN EN 60670-1, DIN EN 60670-22 och DIN 49073-1.
-
- Teknisk data
-
Teknisk data

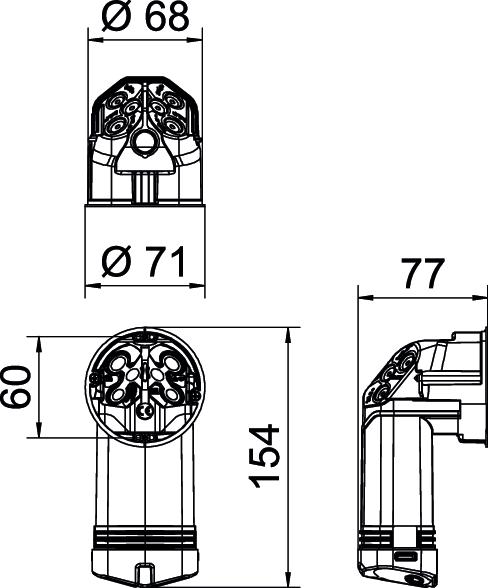

Antal användningar 1 Antal införningar 8 Brandsäkert enligt VDE 0471/IEC 60695-2-11, kontrolltemperatur 850°C Bredd 71 mm CO2-avtryck (GWP) från vagga till grind 0,2212 kg CO₂e / 1 Styck Delar Förbindningsstöd Diameter 68 mm Färg orange/grå fastsättning av enheterna Skruvar för rördiameter 20/25 mm Form övriga Fräshålsdiameter 68 mm Halogenfri ja Höjd 77 mm Kapslingsklasser IP30 Kombiinföringar Ø 20/25 mm 2 Längd 154 mm ledningsinföringar 3 x 1,5 mm² 2 ledningsinföringar 3 x 2,5 mm²/5 x 1,5 mm² 2 ledningsinföringar 5 x 2,5 mm²/7 x 1,5 mm² 2 Lockfästen Skruvar Lockskruvavstånd 61 mm Lufttät ja Material Polypropen/termoplastisk elastomer Mätspänning 400 V Med skruvar ja Nominellt tvärsnitt max. 2,5 mm² Nominellt tvärsnitt min. 1,5 mm² Passar för plattjocklek max. 35 mm Passar för plattjocklek min. 5 mm Slagtålig ja Typ av dosgenomföring Införingsmembran - Alla typer
