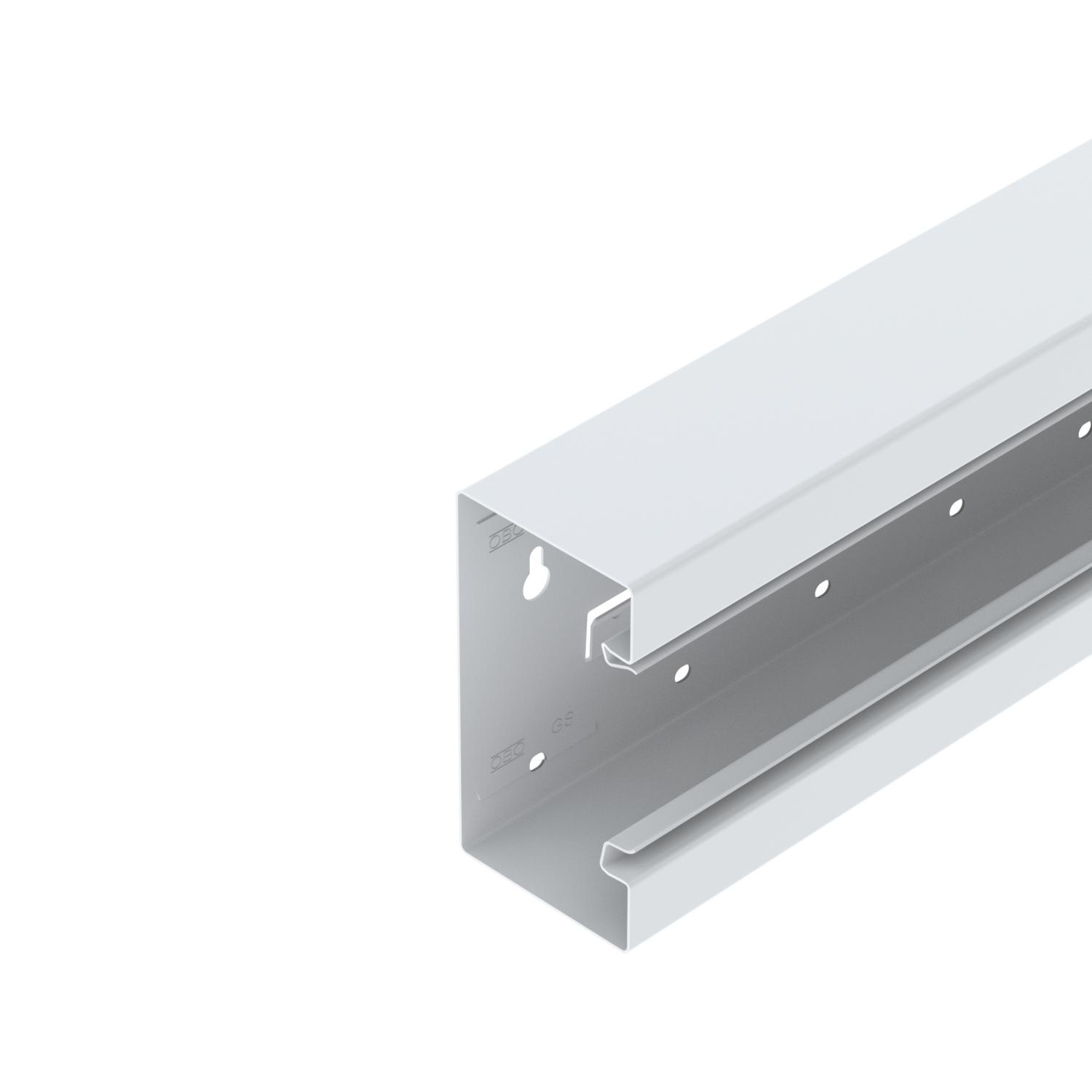

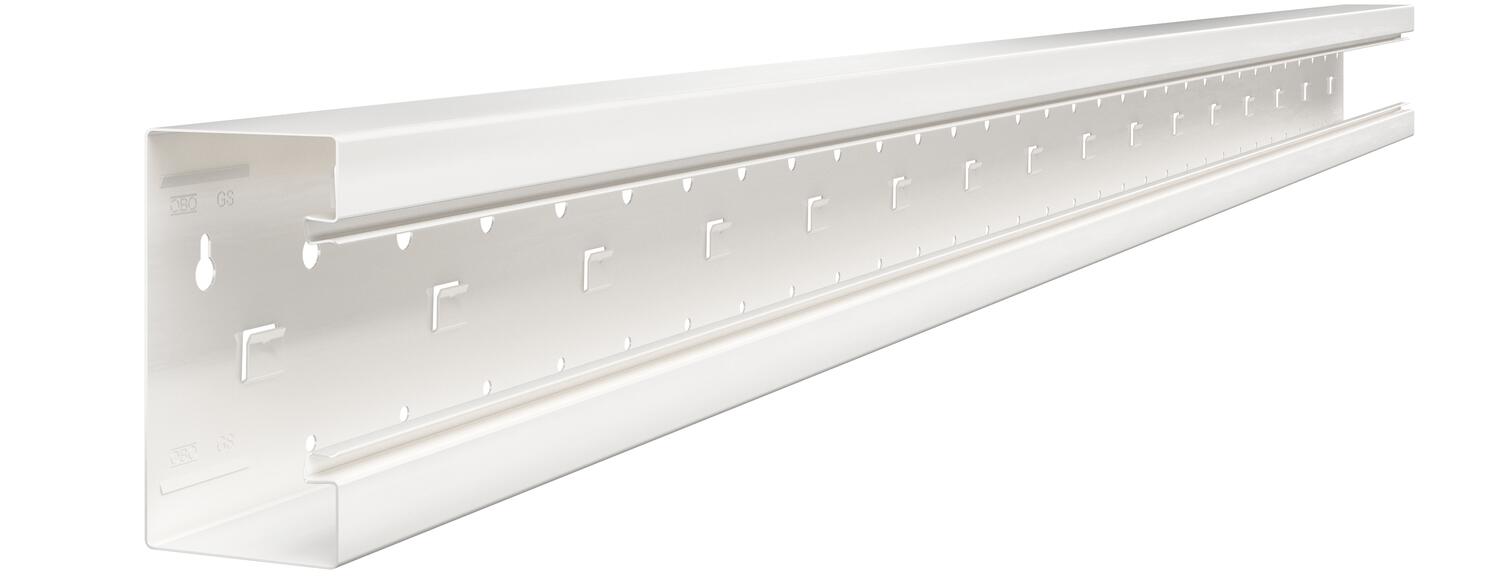

Installationskanal Rapid 80, kanalbredd 130, kanalhöjd 70, symmetrisk 2000

Installationskanal Rapid 80, kanalbredd 130, kanalhöjd 70, symmetrisk

Art.nr. 6277200 | EAN 4012195660002 | E-Nr. 1175669

Art.nr. / Typ	6277200 / GS-S70130RW

Längd	2000 mm

Produktbeskrivning

Produktbeskrivning

GS-installationskanal för montering på vägg eller fästkonsoler. GS installationskanal har självkontakterande låsstycken för att sätta fast en skiljevägg av stålplåt. Potentialutjämningen mellan kanalunderdelarna sker via kopplingen. Mellan överdel och underdel garanteras potentialutjämningen genom det patenterade självkontakterande kanalskyddet. Den faktiska systemöppningen är 76,5 mm. Överdelen måste beställas separat.

Kanalöverdelar och -underdelar i längder upp till 3000 mm samt andra RAL-färger kan specialbeställas. De synliga ytorna på den lackerade installationskanalen är täckta med folie.

Teknisk data

Teknisk data

Antal instickbara skiljeväggar	1
Antal överdelar	1
Antibakteriell behandling	nej
Bottenperforering	med golvhål
Bredd	130 mm
Byggform rektangulär	ja
CO2-avtryck (GWP) från vagga till grind	6,7073 kg CO2e / 1 Meter

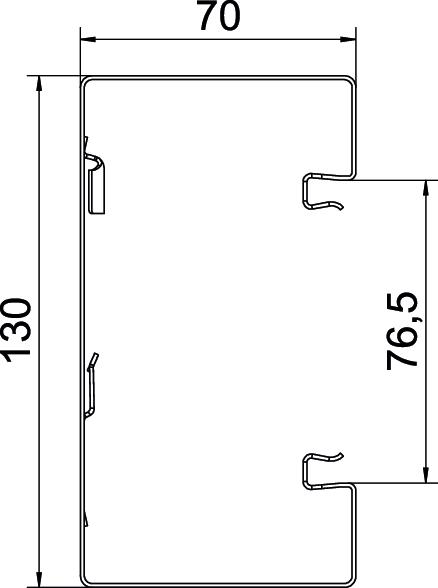

Dimension	70x130x2000
Färg	helvit; RAL 9010
Halogenfri	ja
Höjd	70 mm
Kabelklammer	nej
Kanalförbindning	nej
Kapslingsklasser	IP30

Längd	2000 mm
Material	Stål
Monteringshål i botten	ja
Monteringstyp för överdelarna	invändig
Överdel medföljer	nej
överdelsbredd	76,5 mm
skyddsfolie	ja
Skyddsklass IK-kod	IK10
symmetrisk	ja
Temperaturanvändningsområde max.	60 °C
Temperaturanvändningsområde min.	-25 °C
Tvärsnitt	7480 mm²
Utförande bakstycke (insida)	med jack

Alla typer

Alla typer

Typ	Längd	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GS-S70130RW	2000 mm	1175669	6277200	m	2 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

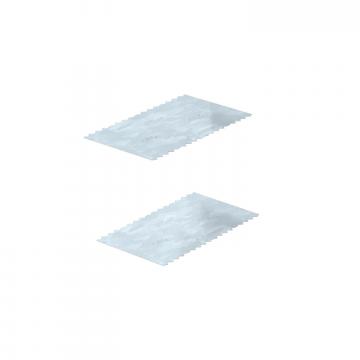

Koppling GS-KUP70	GS-KUP70	1175671	6277290	VPE	1 VPE
Apparatdosa 71GD6, 1-vägs	71GD6	1175673	6288610	Styck	5 Styck
Apparatdosa 71GD7-2, 2-vägs	71GD7-2	-----	6288608	Styck	2 Styck
Dragavlastning 7ZE	7ZE	1175681	6288790	Styck	50 Styck
Kanalöverdel, stålplåt	GS-OTRW	1175682	6279850	m	2 m
Låsklammer RKV3V	RKV3V	1175683	6288700	Styck	20 Styck

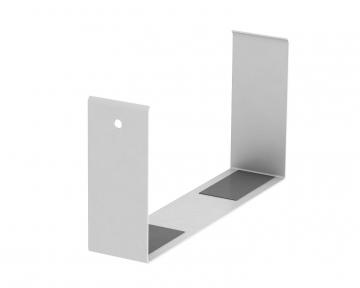

Skarvbeslag, kanalhöjd 70 mm	G-SVS70130RW	1175692	6279764	Styck	1 Styck

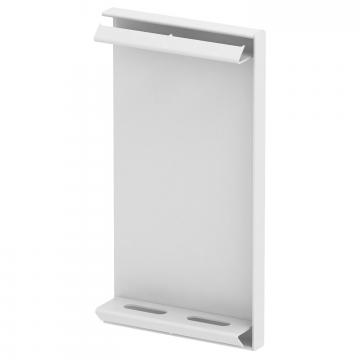

Ändstycke, för installationskanal Rapid 80 typ GS-70130	GS-E70130RW	1175713	6277270	Styck	1 Styck

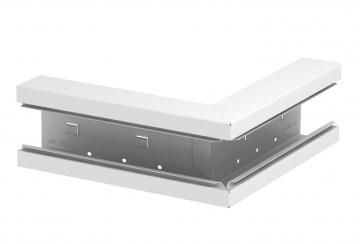

Ytterhörn, symmetriskt, för installationskanal Rapid 80, typ GS-S70130	GS-SA70130RW	1175698	6277210	Styck	1 Styck
Ytterhörn, överdel, stålplåt	GS-OTARW	1175699	6279870	Styck	1 Styck

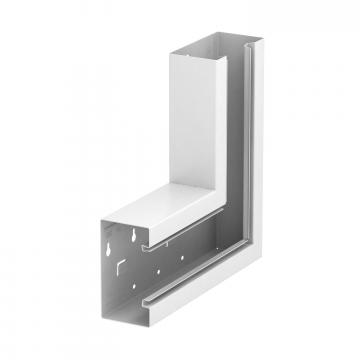

Flat vinkel, symmetrisk, neråtgående, dubbel, för installationskanal Rapid 80, typ GS-S70130	GS-SFS70130RW	1175703	6277220	Styck	1 Styck
Flatvinkel, överdel, stålplåt	GS-OTFRW	1175708	6279860	Styck	1 Styck

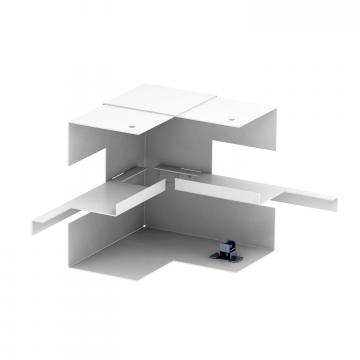

Innerhörn, symmetriskt, för installationskanal Rapid 80 typ GS-S70130	GS-SI70130RW	1175711	6277240	Styck	1 Styck

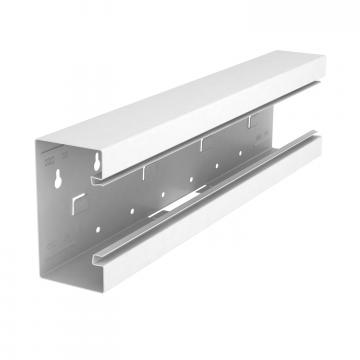

T-stycke, symmetriskt, för installationskanal Rapid 80 typ GS-S70130	GS-ST70130RW	1175712	6277260	Styck	1 Styck
Kanalklämma KL80A	KL80A	1175749	6288640	Styck	20 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck
Uttagsenhet AR45, 2-vägs	SDE-RW D0RW2	-----	6119407	Styck	1 Styck
