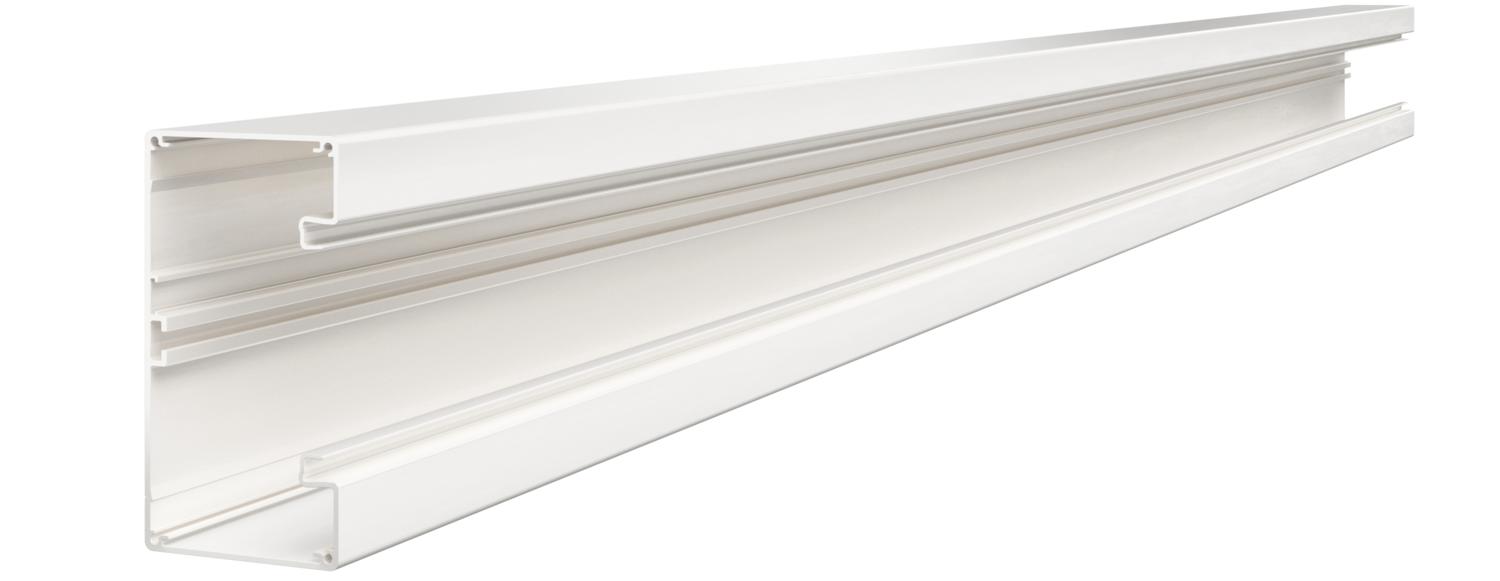

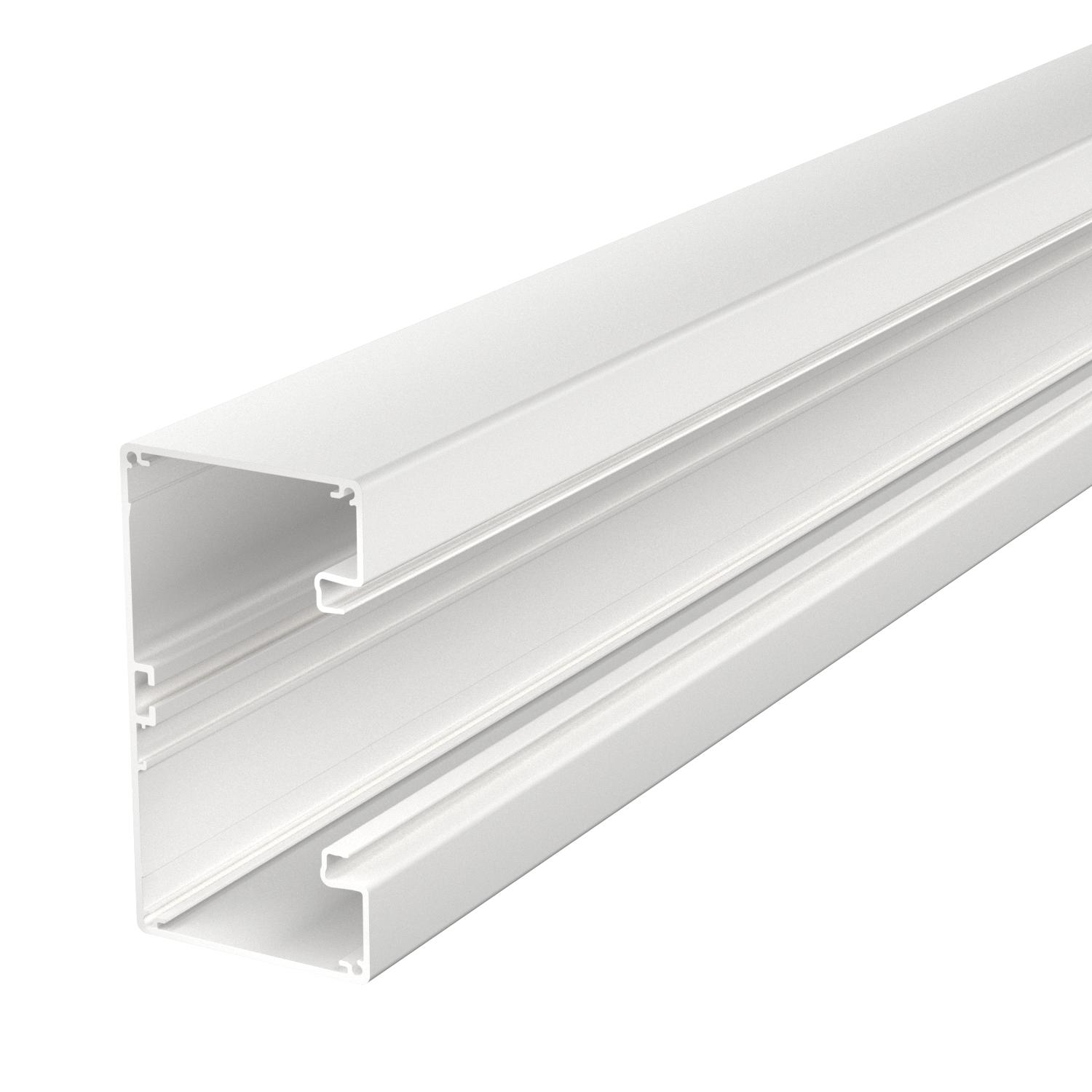

Installationskanal Rapid 80, kanalbredd 130, kanalhöjd 70, symmetrisk 2000

Installationskanal Rapid 80, kanalbredd 130, kanalhöjd 70, symmetrisk

Art.nr. 6279300 | EAN 4012195768364 | E-Nr. 1175761

Art.nr. / Typ

Längd	2000 mm

Produktbeskrivning

Produktbeskrivning

Installationskanal utan bottenhål avsedd för installation direkt på vägg eller konsol. Kanalöverdelar och -underdelar i längder upp till 6000 mm samt andra RAL-färger kan beställas speciellt. Installationskanalerna är foliebelagda.
OBS!:
Med installationskanaler av aluminium går det inte att undvika små färgvariationer, som beror på material- och metodvariationer (enligt DIN 17611). Alternativt rekommenderar vi pulverbeläggning med färgen RAL 9006 (vitaluminium).

Överdelen måste beställas separat. Vi rekommenderar användning av kanalklammer.

Teknisk data

Teknisk data

Antal instickbara skiljeväggar	1
Antal överdelar	1
Antibakteriell behandling	nej
Bottenperforering	utan bottenhål
Bredd	130 mm
Byggform rektangulär	ja
CO2-avtryck (GWP) från vagga till grind	28,2818 kg CO2e / 1 Meter
Dimension	70x130x2000
Färg	helvit; RAL 9010
Halogenfri	ja
Höjd	70 mm
Kabelklammer	nej
Kanalförbindning	nej
Kapslingsklasser	IP30

Längd	2000 mm
Material	Aluminium
Monteringshål i botten	nej
Monteringstyp för överdelarna	invändig
Överdel medföljer	nej
överdelsbredd	76,5 mm
skyddsfolie	ja
Skyddsklass IK-kod	IK10
symmetrisk	ja
Temperaturanvändningsområde max.	60 °C
Temperaturanvändningsområde min.	-25 °C
Tvärsnitt	6480 mm²
Utförande bakstycke (insida)	genomgående C-profil

Alla typer

Alla typer

Typ	Längd	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GA-S70130RW	2000 mm	1175761	6279300	m	2 m
GA-S70130EL	2000 mm	1175759	6279303	m	2 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Koppling GA-KUP70	GA-KUP70	1175769	6279701	VPE	1 VPE
Apparatdosa 71GD6, 1-vägs	71GD6	1175673	6288610	Styck	5 Styck
Apparatdosa 71GD7-2, 2-vägs	71GD7-2	-----	6288608	Styck	2 Styck
Dragavlastning 7ZE	7ZE	1175681	6288790	Styck	50 Styck
Kanalöverdel aluminium	GA-OTRW	1175771	6279720	m	2 m
Låsklammer RKV3V	RKV3V	1175683	6288700	Styck	20 Styck

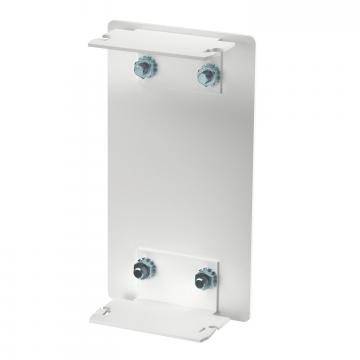

Ändstycke, för installationskanal Rapid 80, typ GA-70130	GA-E70130RW	1175845	6279370	Styck	1 Styck
Skiljevägg GA-TW70	GA-TW70	1175847	6279711	m	2 m

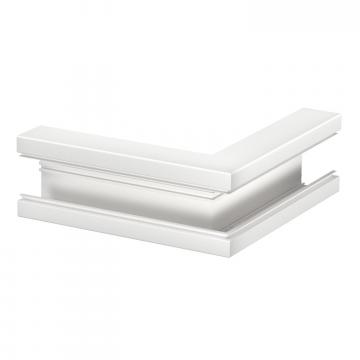

Utvändigt hörn, symmetriskt, för installationskanal Rapid 80, typ GA-S70130	GA-SA70130RW	1175808	6279310	Styck	1 Styck

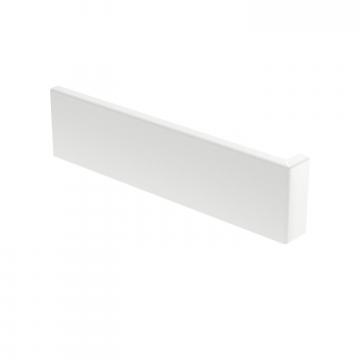

Ytterhörn, överdel, aluminium	GA-OTARW	1175809	6279725	Styck	1 Styck

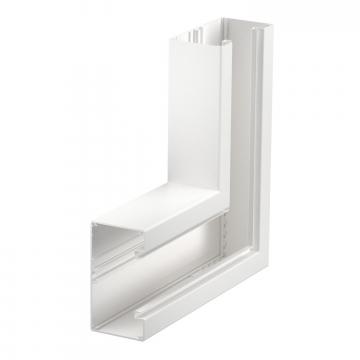

Flat vinkel, symmetrisk, neråtgående, dubbel, för installationskanal Rapid 80, typ GA-S70130	GA-SF70130RW	1175817	6279320	Styck	1 Styck

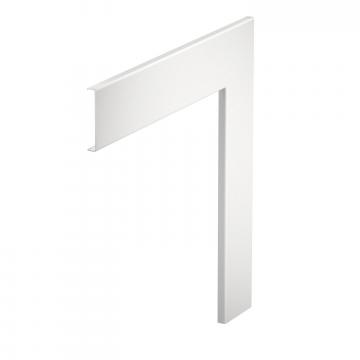

Flatvinkelöverdel, aluminium	GA-OTFRW	1175819	6279734	Styck	1 Styck

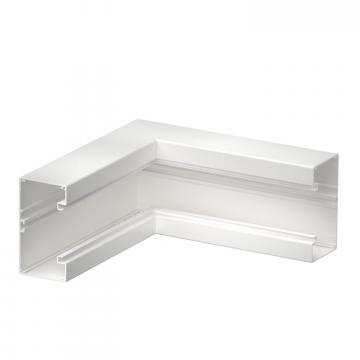

Invändigt hörn, symmetriskt, för installationskanal Rapid 80 typ GA-S70130	GA-SI70130RW	1175829	6279340	Styck	1 Styck
T-stycke, symmetriskt, för installationskanal Rapid 80 typ GA-S70130	GA-ST70130RW	1175835	6279360	Styck	1 Styck
Kanalklämma KL80A	KL80A	1175749	6288640	Styck	20 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck
Uttagsenhet AR45, 2-vägs	SDE-RW D0RW2	-----	6119407	Styck	1 Styck
