Jordningsklämma för solpanelsmonteringssystem
Art.nr. 5051520 | EAN 4012197368715
- Produktbeskrivning
-

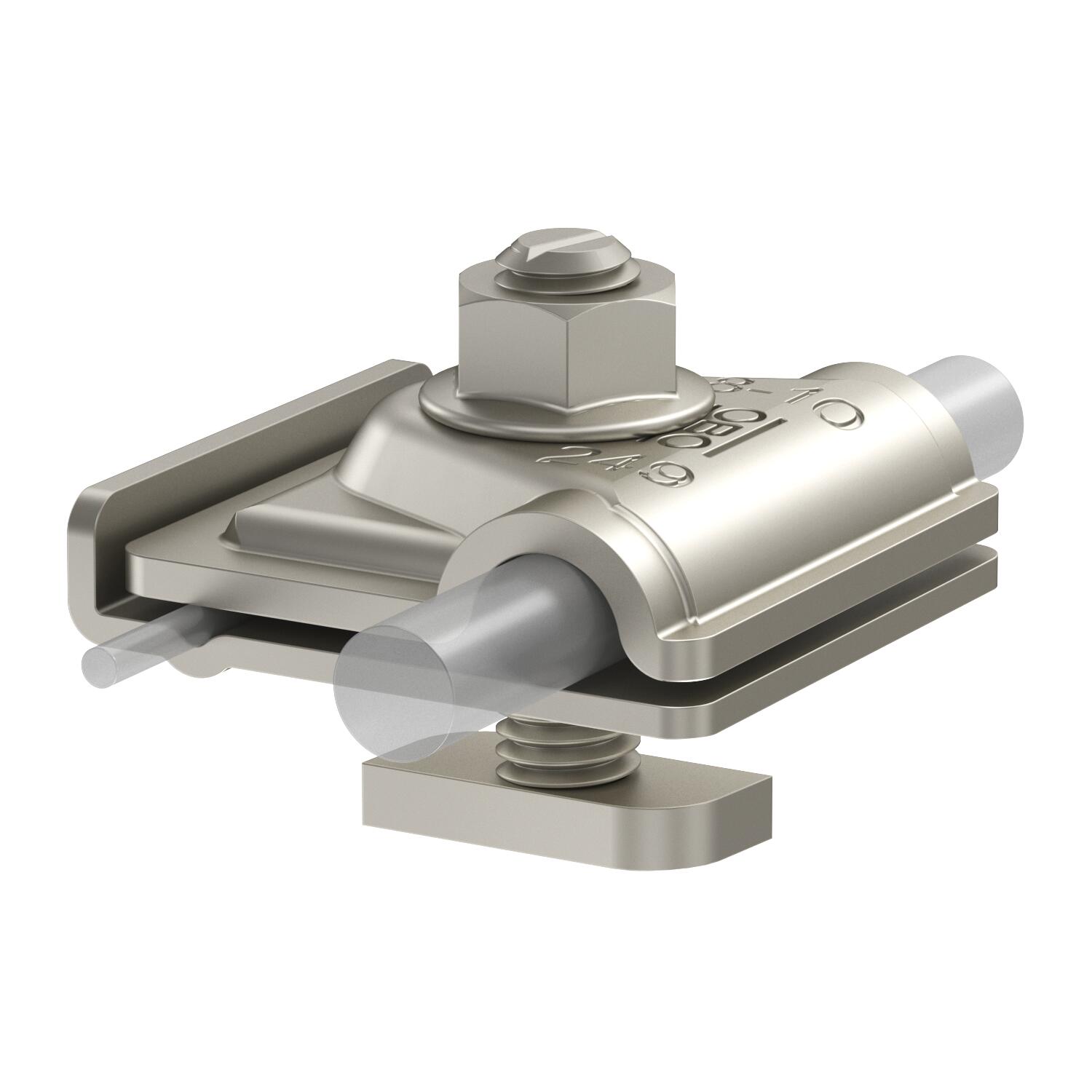

ProduktbeskrivningFörmonterad jordningsklämma för anslutning av solpanelsystem till potentialutjämning. Passar för anslutning av solpanelsystem i yttre åskskyddssystem.
• klarar blixtströmmar upp till 100 kA (10/350)
• snabb montering tack vare integrerad fjädermekanism
• för fastsättning av rund ledare RD 8-10
• för fastsättning av en-/flertrådiga kablar 6-50 mm²
• för profiler med 10-mm-spår
• uppfyller kraven enligt DIN EN 62561-1
-
- Teknisk data
-
Teknisk data

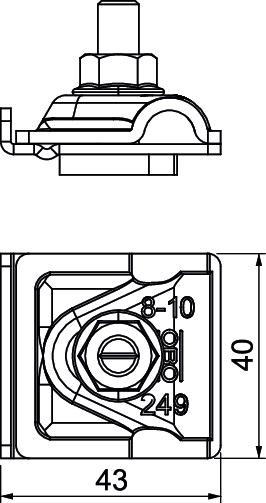

Avsedd för förbindning övriga Blixtströmstålighet H/100 kA Bredd 43 mm CO2-avtryck (GWP) från vagga till grind 0,5919 kg CO2e / 1 Styck Dimension 8-10mm Höjd 34 mm inpassning RD8-10 + 6-50mm² mm Lämpad för Rundledare Längd 40 mm Material Rostfritt stål 1.4301 Rundledardiameter ledare 1 max. 10 mm Rundledardiameter ledare 1 min. 8 mm Typ av fästskruv Skruv med hissklämma Typ av förbindning Multianslutningsklämma - Alla typer
