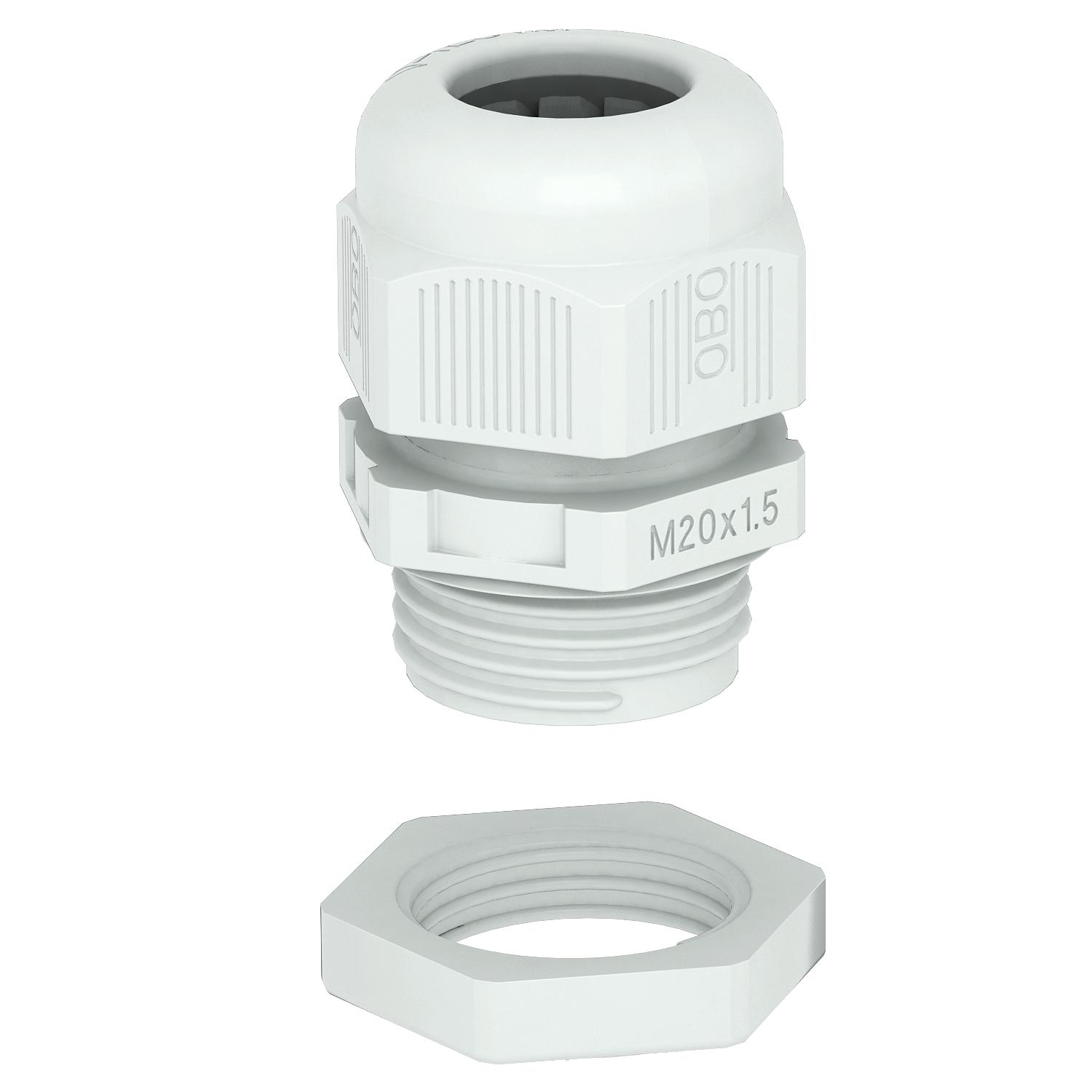

Kabelförskruvning, metrisk gänga, sats med låsmutter, ljusgrå
Art.nr. 2022766 | EAN 4012195860945
- Produktbeskrivning
-
ProduktbeskrivningKabelförskruvning med metrisk anslutningsgänga i täckmutterutförande, för kabelförgreningsdosor, kapslingar, fördelningsskåp inom privat- och industrisektorn. Med dragavlastning och integrerad tätningsläpp, testad enligt DIN EN 62444. Skyddsklass IP68. Kan användas från -20 °C till +65 °C. Inklusive låsmutter.
-
- Teknisk data
-
Teknisk data
Böjskydd nej Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C CO2-avtryck (GWP) från vagga till grind 0,0503 kg CO₂e / 1 Styck Delbar förskruvning nej Dimension M20 dragavlastningsmöjlighet ja explosionsskyddad nej Färg ljusgrå; RAL 7035 Flatkabelförskruvning nej Flerhålstätning nej För Ex-zon utan För Ex-zon damm utan För Ex-zon gas utan Gänga M20 x 1,5 Gängans nominella dimension 20 Gänglängd 9 mm Gängstigning 1,5 mm Gängtyp metrisk Glasfiberarmerad nej Halogenfri ja Instabilt vridmoment 3,8 Nm Kapslingsklasser IP68 Material Polyamid Mått E1 (mm) 27 mm Mått E2 27 mm Mått L max. 30,5 mm Mått L min. 23,5 mm Mått L1 9 mm Mått L2 5 mm Mått L3 6 mm Med kontramutter nej Nyckelvidd 1 24 mm Nyckelvidd 2 24 mm Slagtålig nej Tätningsområde D max. 13 mm Tätningsområde D min. 6 mm Temperaturanvändningsområde max. 65 °C Temperaturanvändningsområde min. -20 °C Typ av tätning Tätningsring Utförande rak - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse V-TEC VM20+ LGR / 2022766 , 0.12MB , pdfUK Förklaring av överensstämmelse V-TEC VM20+ LGR / 2022766 , 0.09MB , pdfREACH försäkran om överensstämmelse V-TEC VM20+ LGR / 2022766 , 0.09MB , pdfRoHS försäkran om överensstämmelse V-TEC VM20+ LGR / 2022766 , 0.13MB , pdfGodkännande UL-certifikat V-TEC VM , 0.04MB , pdfMontage anvisningar Mounting instructions, V-TEC VM.. ..x.. , 2.00MB , pdf
