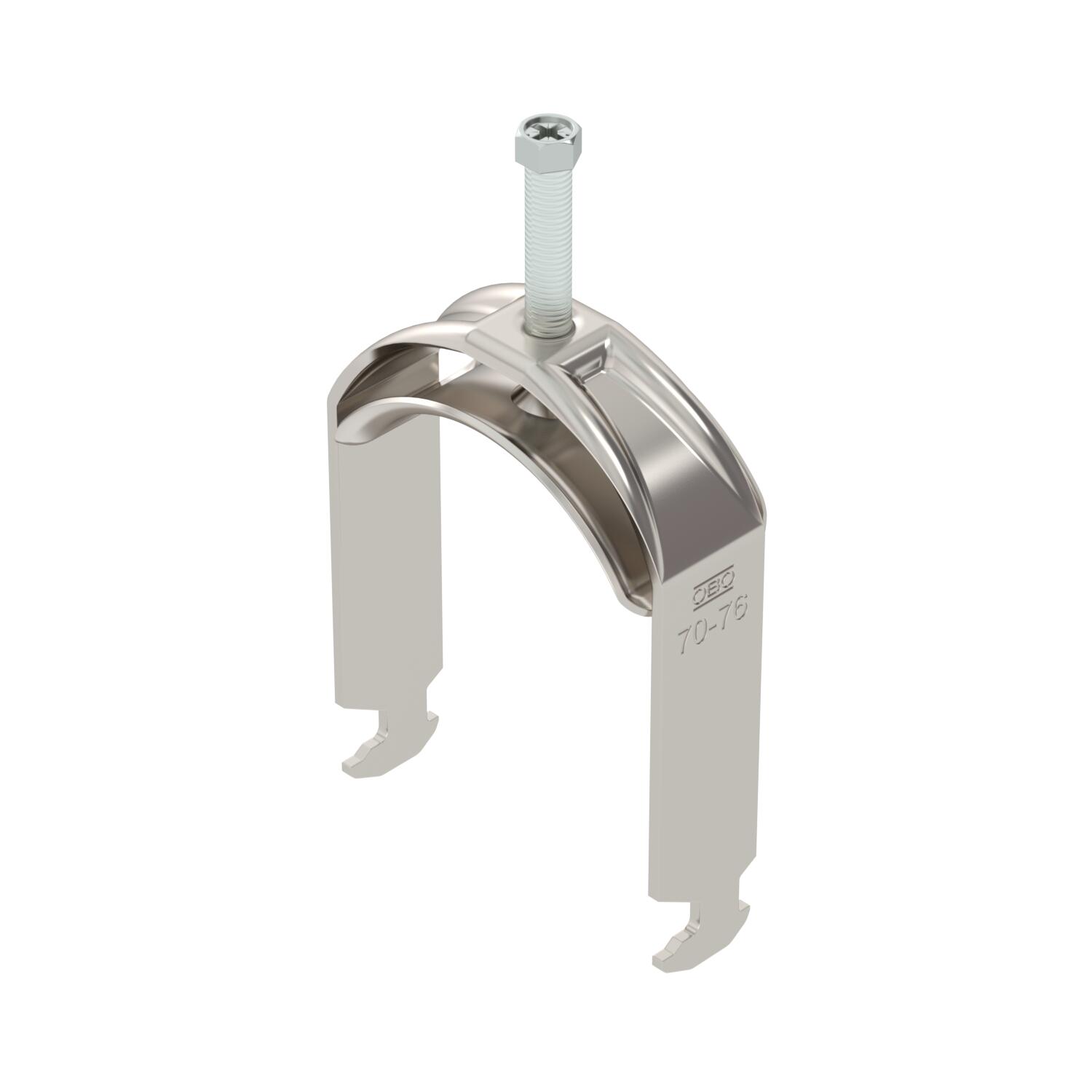

Kabelhållare 2056 H-fot 1-vägs, metallmellanlägg, A4
Art.nr. 1188554 | EAN 4012197416171
- Produktbeskrivning
-
ProduktbeskrivningKabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

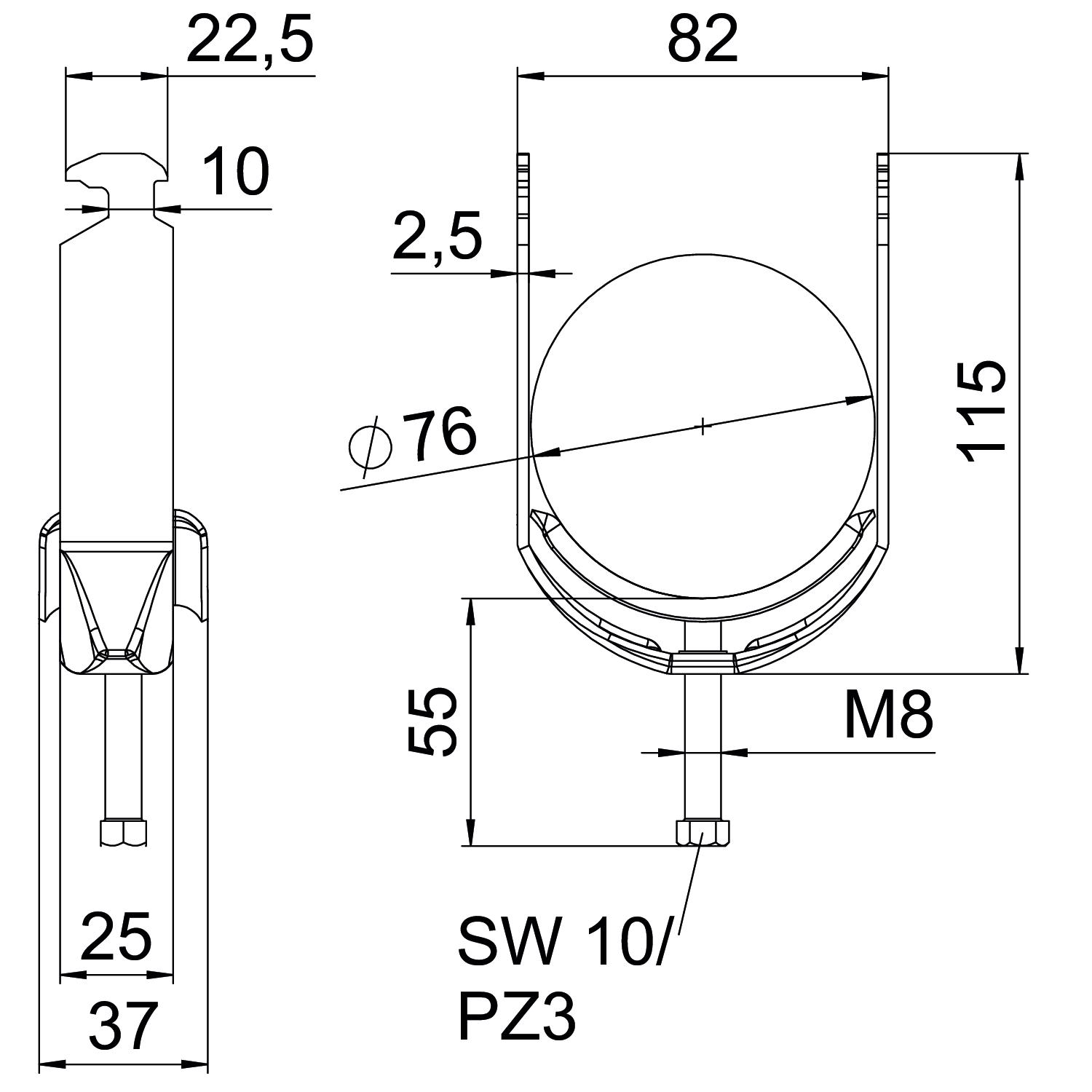

Antal kablar/rör 1 Brandsäker installation / funktionsgaranti ja Bredd 82 mm Dimension 70-76mm för rördiameter max. 76 mm för rördiameter min. 70 mm för skena med skårbredd (med intervall) max. 17 mm för skena med skårbredd (med intervall) min. 16 mm Gänga M8 Halogenfri ja Höjd 115 mm Längd 25 mm Längd yttermått 37 mm Material Rostfritt stål 1.4571 Mått A 25 mm Mått B 82 mm Mått C 37 mm Mått G (mm) M8 Mått H 115 mm Mått L 55 mm Mått t 2,5 mm max. Åtdragningsmoment 5 Nm Med metalldosa ja Monteringstyp Profilskena Plåttjocklek 2,5 mm Skårbredd 10 mm Spännvidd D max. 76 mm Spännvidd D min. 70 mm Tillsats material rostfritt stål Tillsats yta obehandlad Yta polerad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-H1-M-76 A4 / 1188554 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-H1-M-76 A4 / 1188554 , 0.09MB , pdfMontage anvisningar Clamp clip H foot, metal , 3.04MB , pdf
