Kabelhållare 2056 U-fot 1-vägs, metallmellanlägg, A2
Art.nr. 1188401 | EAN 4012197417284
- Produktbeskrivning
-

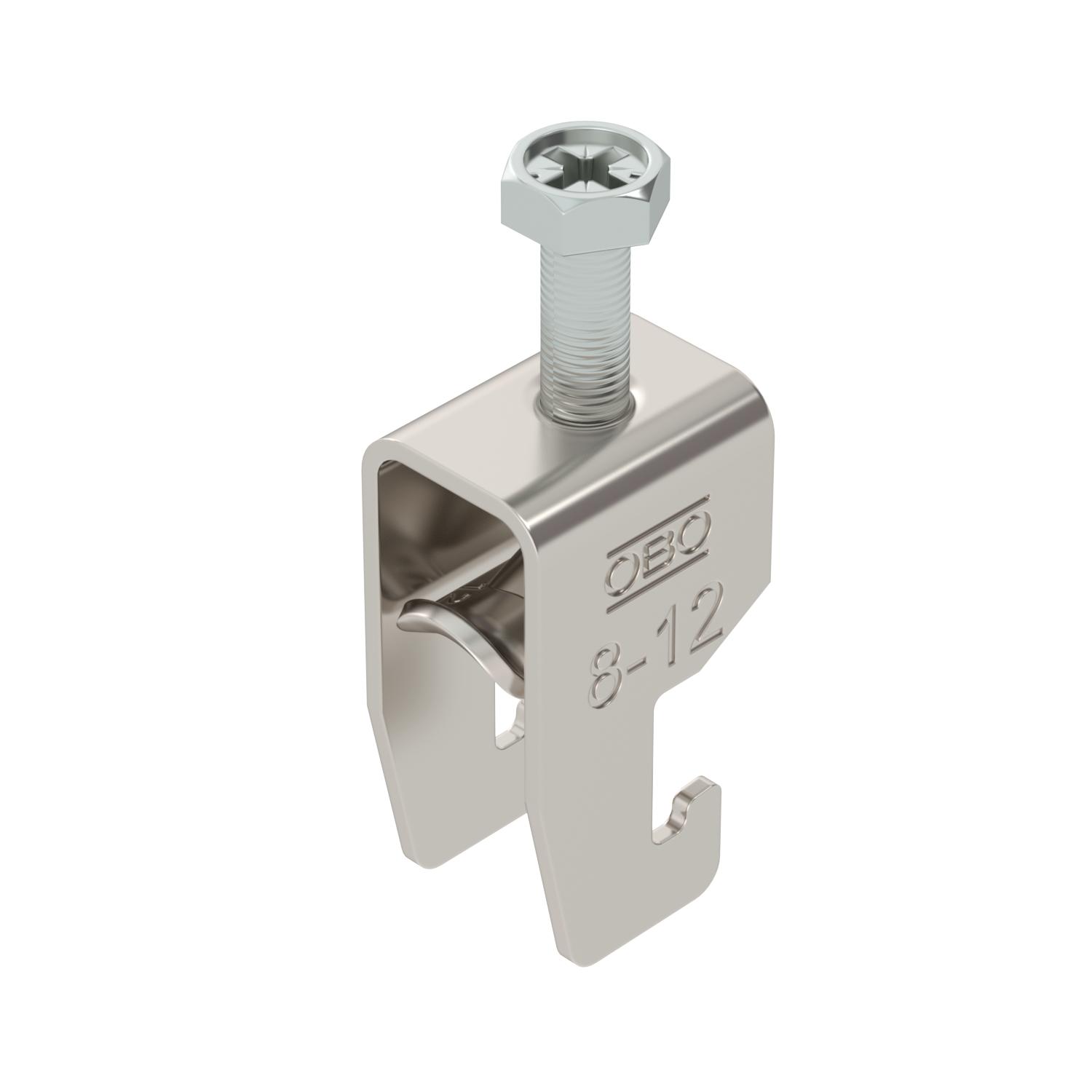

ProduktbeskrivningKabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 18–22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

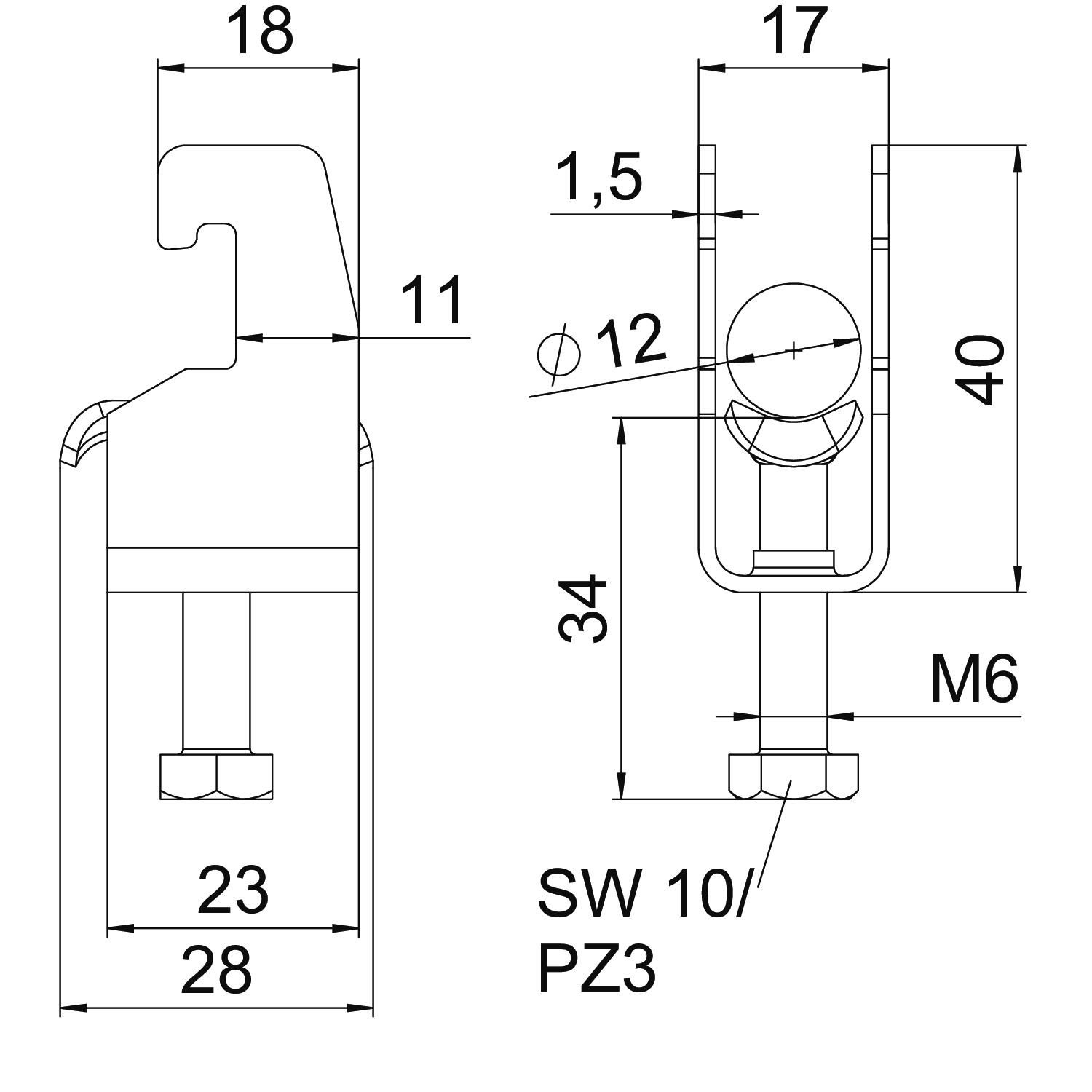

Antal kablar/rör 1 Bredd 17 mm CO2-avtryck (GWP) från vagga till grind 0,2153 kg CO₂e / 1 Styck Dimension 8-12mm för rördiameter max. 12 mm för rördiameter min. 8 mm för skena med skårbredd (med intervall) max. 22 mm för skena med skårbredd (med intervall) min. 18 mm Gänga M6 Halogenfri ja Höjd 40 mm Längd 22,5 mm Längd yttermått 28 mm Material Rostfritt stål 1.4301 Mått A 22,5 mm Mått B 17 mm Mått C 28 mm Mått G (mm) M6 Mått H 40 mm Mått L 34 mm Mått t 1,5 mm max. Åtdragningsmoment 3 Nm Med metalldosa ja Monteringstyp Profilskena Plåttjocklek 1,5 mm Skårbredd 10 mm Spännvidd D max. 12 mm Spännvidd D min. 8 mm Tillsats material rostfritt stål Tillsats yta obehandlad Yta polerad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-U1-M-12 A2 / 1188401 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-U1-M-12 A2 / 1188401 , 0.09MB , pdfMontage anvisningar Clamp clip U foot, metal , 2.86MB , pdf
